GB/T589-1993船用法兰青铜止回阀
Marine Bronze Flanged Check Valves

性能规范 Technical Data

A、AS船用法兰式直通型青铜止回阀性能规范
公称压力 Nominal Pressure(MPa)	公称通径 Nominal Diameter(mm)	适用介质 Applicable Medium
0.6	15-125	淡水、海水、滑油、燃油和t≤250℃蒸汽 sea water,Fresh water,Lubricanting oil,Fuel oil,t≤250℃steam
1.0	65-125
1.6	65-125
2.5	15-100

主要零部件材质Materials of Main Parts

A、AS船用法兰式直通型青铜止回阀主要零部件材质
零件名称Parts Name	材料 Material
零件名称Parts Name	名称Name	牌号Marks
阀体、阀盖、阀盘Body、Cover、Disc	铸锡青铜 Cast Tin Bronze	ZCuSn10Zn2,ZCuSn5Pb5Zn5

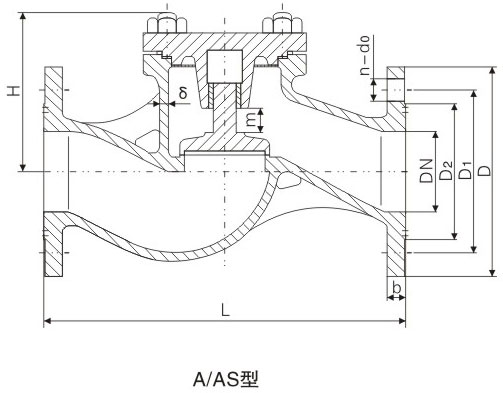

基本尺寸Dimensions

PN1.0、1.6、2.5MPa的A型法兰式直通型青铜止回阀基本尺寸
公称压力 PN(Mpa)	公称通径 DN(mm)	结构尺寸 Structure Dimension		壁厚 Thickness δ	法兰 Flange					螺栓 Bolt		升程 Lift Range m	参考重量 Weight(kg)
		L	H≈		法兰 Flange					螺栓 Bolt			参考重量 Weight(kg)
		A型	A型		D	D1	D2	do	b	n个	Th.		A型
1.0	65	290	123	6	155	123	104	15	14	6	M14	19	12.2
	80	310	139	6	170	138	118	15	14	8	M14	23	16.4
	100	350	160	6	190	158	138	15	14	8	M14	28	24.6
	125	400	185	7	215	183	164	15	14	10	M14	35	37.0
1.6	125	400	197	7	225	187	168	17	17	10	M16	35	45.8
2.5	20	150	79	5	95	68	48	13	12	4	M12	6	3.6
	25	160	80	5	105	73	56	13	13	4	M12	7	4.3
	32	180	85	5	115	83	64	15	13	6	M14	9	5.0
	40	200	88	5	125	93	74	15	14	6	M14	12	6.3
	50	230	109	6	135	103	84	15	14	6	M14	15	8.6
	65	290	123	7	170	132	110	17	17	8	M16	19	13.5
	80	310	150	8	185	147	126	17	19	8	M16	23	19.8
	100	350	155	8	205	167	146	17	19	10	M16	28	30.5

PN0.6、1.6、2.5MPa的AS型法兰式直通型青铜止回阀基本尺寸
公称压力 PN(Mpa)	公称通径 DN(mm)	结构尺寸 Structure Dimension		壁厚 Thickness δ	法兰 Flange					螺栓 Bolt		升程 Lift Range m	参考重量 Weight(kg)
		L	H≈		法兰 Flange					螺栓 Bolt			参考重量 Weight(kg)
		AS型	AS型		D	D1	D2	do	b	n个	Th.		AS型
0.6	15	130	84	4	80	55	40	11	12	4	M10	7	3.0
	20	150	84	4	95	65	50	11	12	4	M10	7	3.4
	25	160	84	4	100	75	60	11	14	4	M10	7	3.8
	32	180	90	5	120	90	70	14	15	4	M12	9	5.6
	40	200	101	5	130	100	80	14	16	4	M12	12	7.1
	50	230	110	5	140	110	90	14	17	4	M12	15	8.3
	65	290	122	6	160	130	110	14	17	4	M12	19	16.4
	80	310	153	6	190	150	128	18	19	4	M16	23	18.3
	100	350	162	6	210	170	148	18	20	4	M16	28	28.0
	125	400	182	7	240	200	178	18	20	8	M16	35	34.0
1.6	65	290	136	6	185	145	122	18	17	4	M16	19	15.6
	80	310	158	6	200	160	133	18	19	4	M16	23	22.0
	100	350	170	6	220	180	158	18	20	8	M16	28	36.5
	125	400	185	7	250	210	184	18	22	8	M16	35	43.0
2.5	15	130	84	5	95	65	47	14	12	4	M12	7	4.4
	20	150	84	5	105	75	58	14	12	4	M12	7	4.8
	25	160	84	5	115	85	68	18	14	4	M12	7	5.2
	32	180	90	5	140	100	78	18	15	4	M16	9	7.3
	40	200	101	5	150	110	88	18	16	4	M16	12	9.1
	50	230	110	6	165	125	102	18	17	4	M16	15	10.9
	65	290	136	7	185	145	122	18	17	8	M16	19	15.9
	80	310	158	7	200	160	133	18	19	8	M16	23	22.2
	100	350	170	8	235	190	158	22	20	8	M20	28	37.0
