电动智能无线通信型闸阀-Z941H DN100-智能APP远程操控电动阀门

更新日期：2021-04-16

24小时免费咨询电话021-80392609

产品详情

加工定制 :	是	*** :	GH/工恒
型号 :	WXZ941H	阀体材料 :	碳钢
工作温度 :	常温	公称通径 :	40-1000
密封材料 :	硬密封	阀门性能特点 :	快速启闭
工作介质 :	水、弱酸碱介质	公称压力 :	常压
连接方式 :	法兰	执行器性能特点 :	无线控制

产品详情
Product details

精小型电动执行器，LQ系列电动执行器，DKZ直行程电动执行器，DKJ角行程电动执行器，DQW部分回转电动执行器，DZW多回转电动执行器，3810系列电子式电动执行器，电动阀门控制器，电动闸阀，电动截止阀，电动蝶阀，电动球阀，电动调节阀，止回阀，电磁阀，广泛应用于电力、钢厂、石油、冶金、化工、楼宇和给排水等自动化行业工程。

一、电动阀门无线控制法兰连接铸钢电动开关闸阀 WXZ941H-16C DN80法兰闸阀产品特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能***良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

二电动阀门无线控制法兰连接铸钢电动开关闸阀WX Z941H-16C DN80法兰闸阀

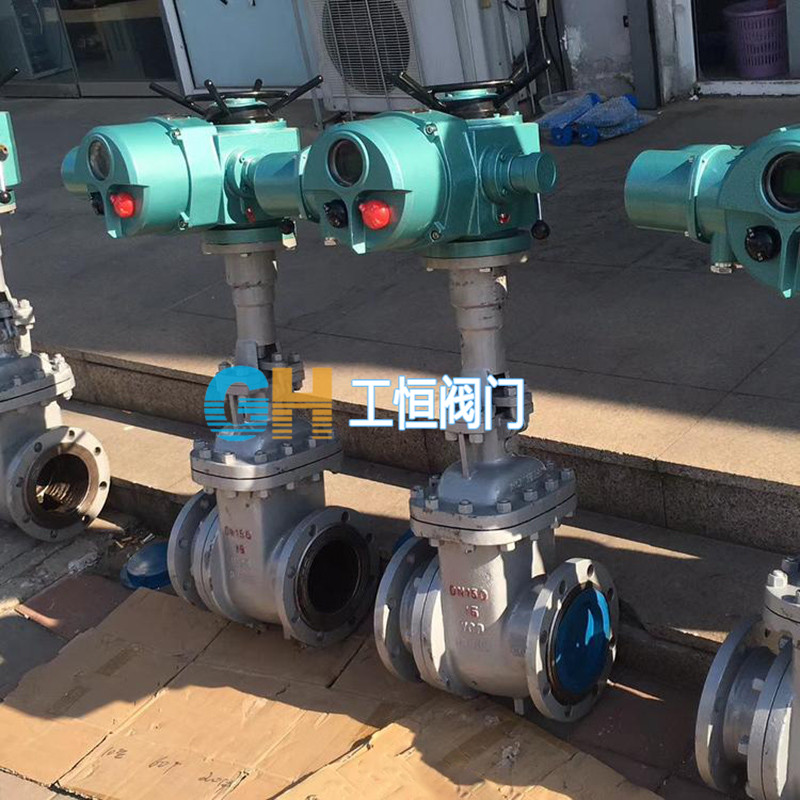

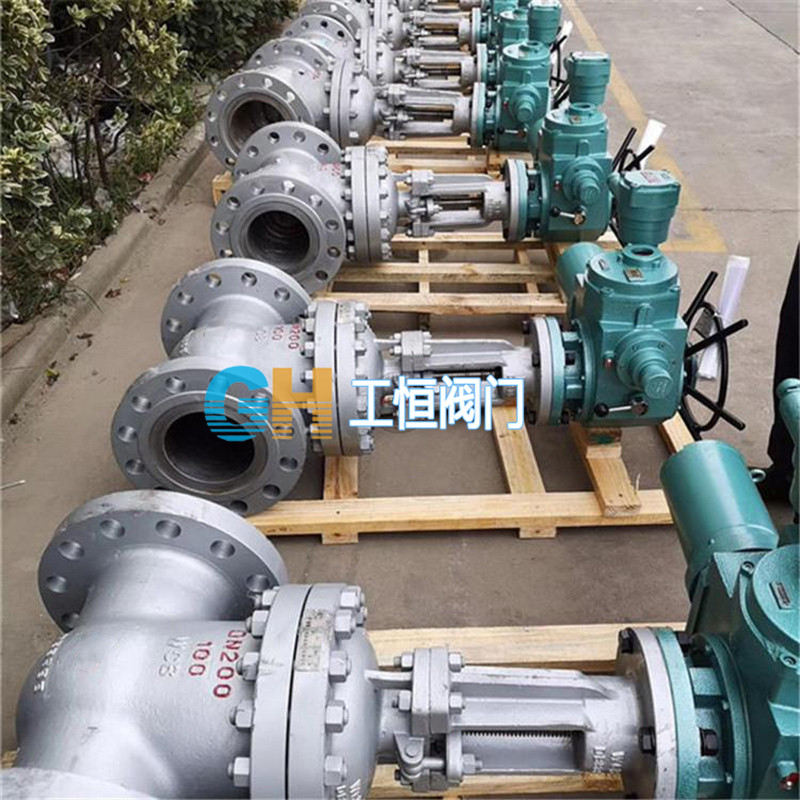

法兰式铸钢材质普通开关型电动闸阀就是用电动执行器控制阀门，从而实现阀门的开和关。电动法兰闸阀响应灵敏，安全可靠，很多对控制要求高的厂专为气动仪表控制元件设置压缩空气，并能控制其流量的装置。电动闸阀主要用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素等。
设计与制造：API600 API6D GB12234
法兰尺寸：ANSIB16.5 JB/T79 GB89113
压力温度：ANSSIB16.34
结构长度：ANSIB16.10 GB12221
对焊连接尺寸：ANSIB16.25
检验与试验：API598 JB/T9092

三、电动阀门无线控制法兰连接铸钢电动开关闸阀 WXZ941H-16C DN80法兰闸阀主要零部件材料：

阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

四、电动阀门无线控制法兰连接铸钢电动开关闸阀 Z941H-16C DN80法兰闸阀主要外形尺寸：

1.6MPa	DN	L	D	D1	D2		n-Φd	电装型号	L1	H	DO
Z941F Z941H Z941Y Z941W	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-Φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1100	56	28-Φ18	DZW500	1170	3410	570
