沪工恒牌 CTF微型电动球阀电动二通阀内螺纹电动球阀电动微型球阀

电动阀门

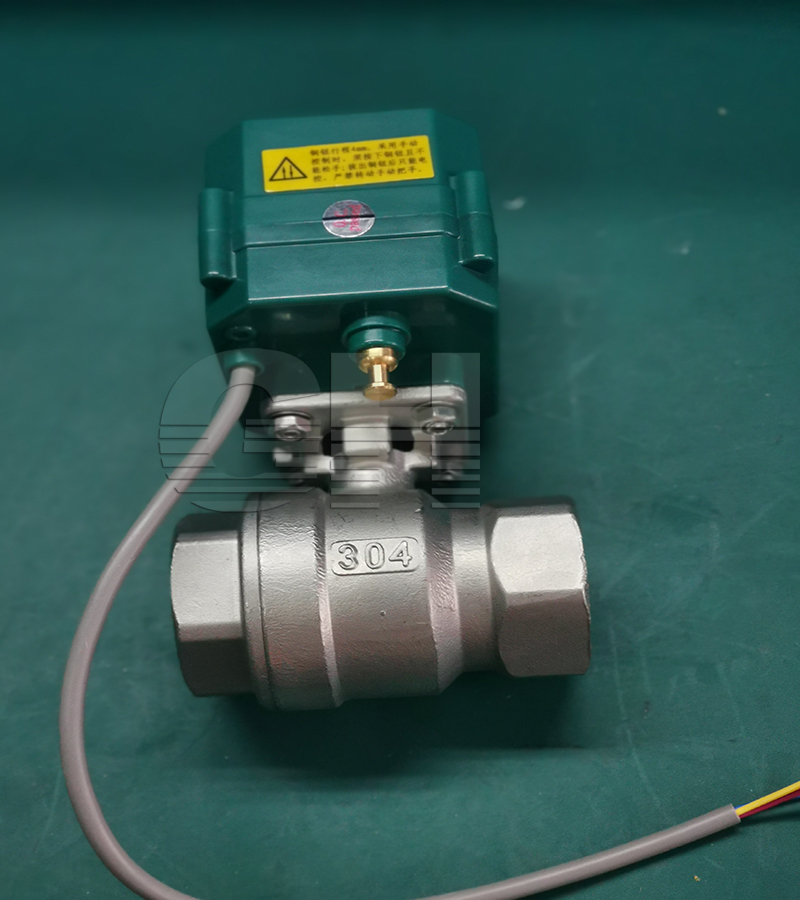

CTF微型电动球阀电动二通阀内螺纹电动球阀电动微型球阀

更新日期：2021-11-09

24小时免费咨询电话021-80392609

产品详情

*** :	沪工恒	型号 :	CTF
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	DN15-DN25
适用介质 :	水、蒸汽、油品	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式

产品详情
Product details

一、微型电动球阀相关概述
　　微型电动球阀是水控方面推荐产品，可替换电磁阀或在电磁阀不能正常工作的环境时选用。产品适用自动控制系统、工业自控小型设备、高校节水、饮用水设备、太阳能热水工程、定时浇花、定时加湿、空气压缩机定时排水等。

二、微型电动球阀的特点
　　1、POM与金属齿轮相配合结构，将POM齿轮用在高速级减小齿轮传动噪音，同时低速采用金属齿轮，保证齿轮的可靠性。
　　2、开关到位后内部自动断电，无动作，使用寿命长，开关次数可达8万次以上。
　　3、电气限位和机械限位一体化设计，定位准确，一致性较高，杜执行器连转的可能。
　　4、执行器和阀门可采用多角度装配，方便对于空间的分配需求和使用更加方便。
　　5、球阀采用浮动密封结构，无滴漏，流量大，阀体为双向球阀，不分进和出水口，适用于重污垢及长期无动作的场合。

三、微型电动球阀技术参数

型号	防护等级	工作压力	输出力矩	适配口径	开、关时间
CWX-15Q	IP65	Max1.0MPa	Max1.5Nm	DN8-DN20	＜3s
CWX-15N	IP65	Max1.0MPa	Max2.0Mpa	DN8-DN32	＜5s

　　执行器参数：

额定电压	DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V
工作电流	Max100mA
介质温度	0-90℃
控制模式	CR01、CR02、CR03、CR04、CR05（除CR05可加带信号反馈功能）

四、微型电动球阀尺寸表

材质	接口方式	口径	d	L	H
黄铜	全通径双内螺纹	DN8	8	46	31
		DN15	15	57	38
		DN20	20	71	45
		DN25	23.5	72	49
	缩径双内螺纹	DN10	8	46	31
		DN20	15	66	38
		DN25	20	72	47
		DN32	25	86	60
	立式三通	DN15	12	63	49
	立式三通	DN20	15	66	53
	内外螺纹	DN15	15	63	38
		DN20缩	15	76	50
		DN32缩	20	76	50
	双外螺纹	DN15	15	68	38
不锈钢	双内螺纹	DN8	8	46	31
		DN10缩	8	46	30.5
		DN15	15	55	38
		DN20缩	15	63	39
		DN20全	20	71	45
		DN25缩	20	75	47
		DN25全	25	72	49

五、微型电动球阀零件材质表

序号	名称	材质	序号	名称	材质
1	阀体	黄铜/304	2	阀球	304
3	阀盖	黄铜/304	4	阀杆	黄铜/304
5	球垫	PTFE	6	球垫	橡胶
7	阀盖密封圈	橡胶	8	阀杆密封圈
