蝶阀

D671X-16软密封气动对夹蝶阀

加工定制 : 是 品牌 : GH/工恒 型号 : D671X-16 材质 : 碳钢 连接形式 : 对夹 结构形式 : 垂直板式 适用介质 : 水、空气、油品及弱腐蚀性流体 压力环境 : 常压 工作温度 : 常温 标准 : 国标 流动方向 : 单向 驱动方式 : 气动 零部件及配件 : 执行器 用途 :...

产品型号:D671X-16

产品口径(DN):DN40~DN1600(mm)

产品压力(PN):0.6~1.6Mpa(Mpa)

更新日期:2021-06-08

免费询价

24小时免费咨询电话021-80392609

  • 产品详情
加工定制 : 品牌 : GH/工恒
型号 : D671X-16 材质 : 碳钢
连接形式 : 对夹 结构形式 : 垂直板式
适用介质 : 水、空气、油品及弱腐蚀性流体 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 截止
类型(通道位置) : 直通式 口径 : 50~1600
公称通径 : 50~1600
产品详情
Product details

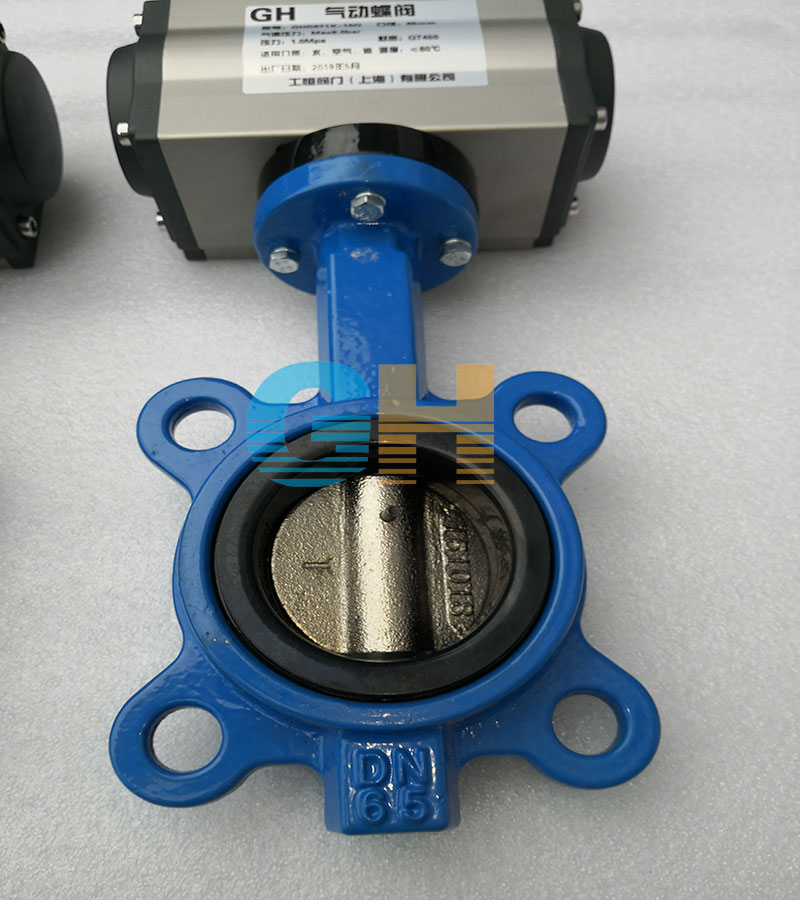

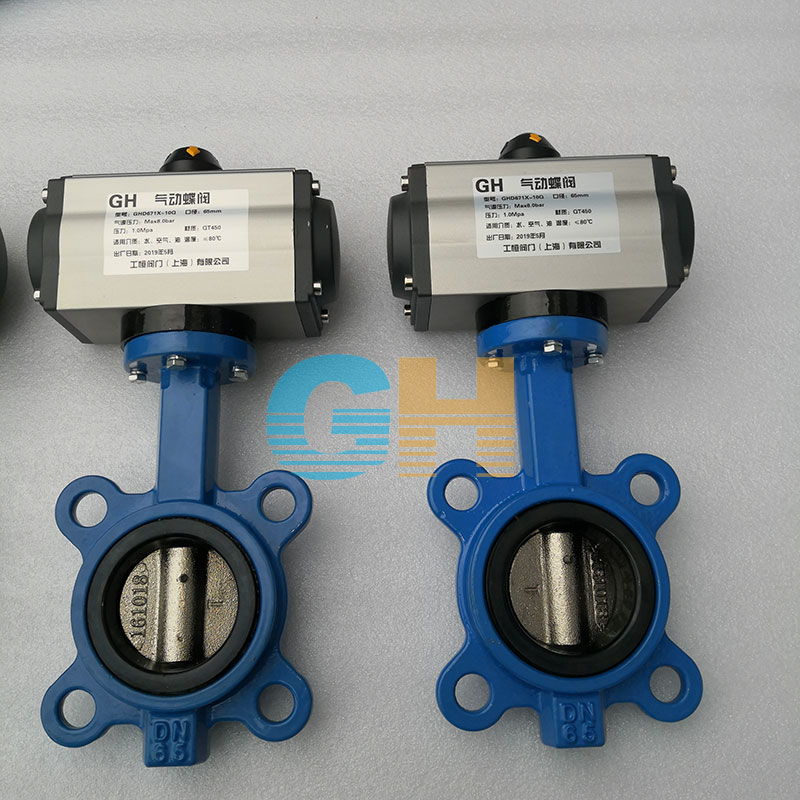

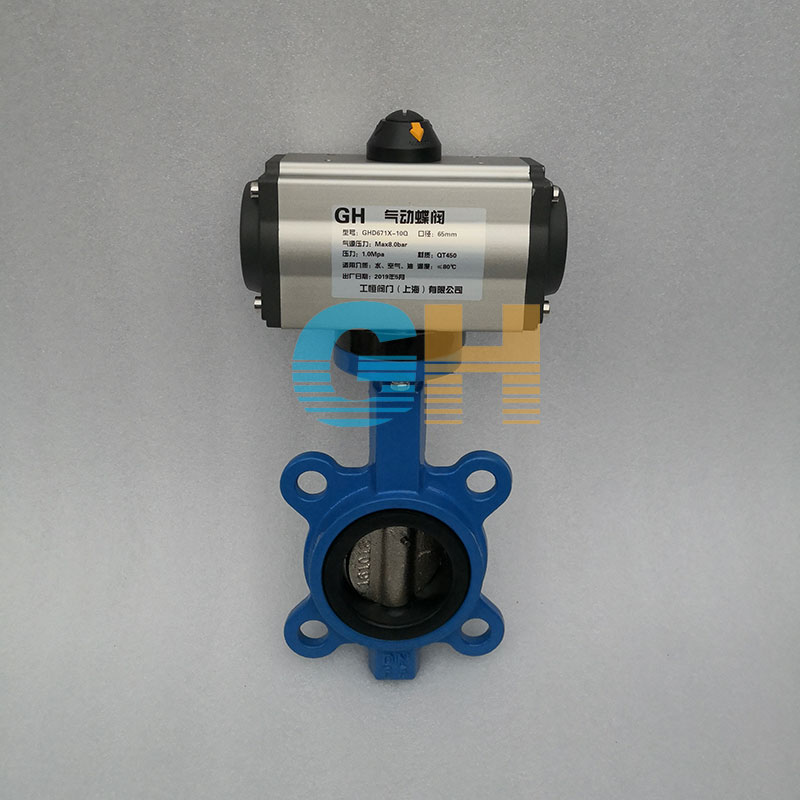

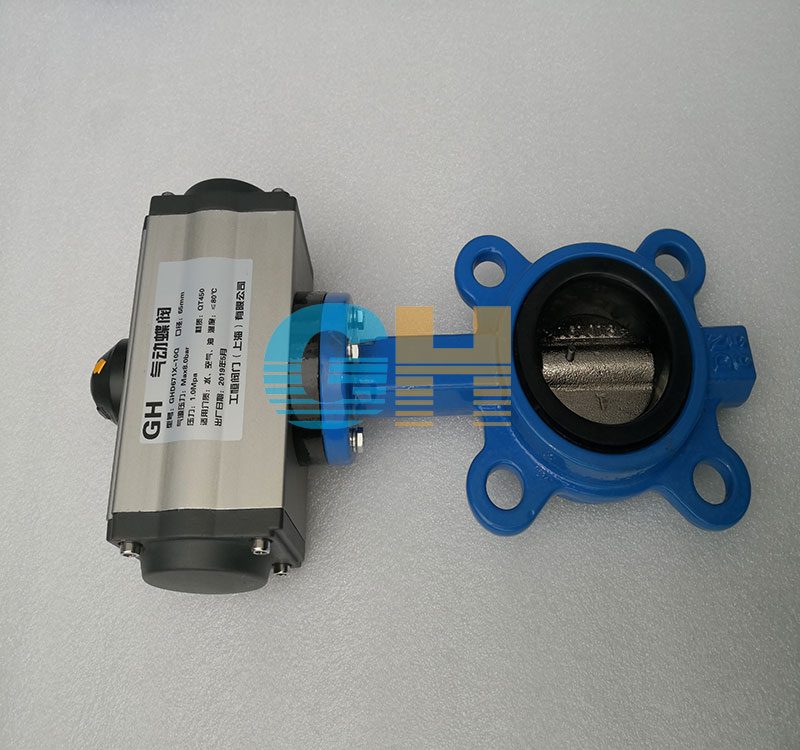

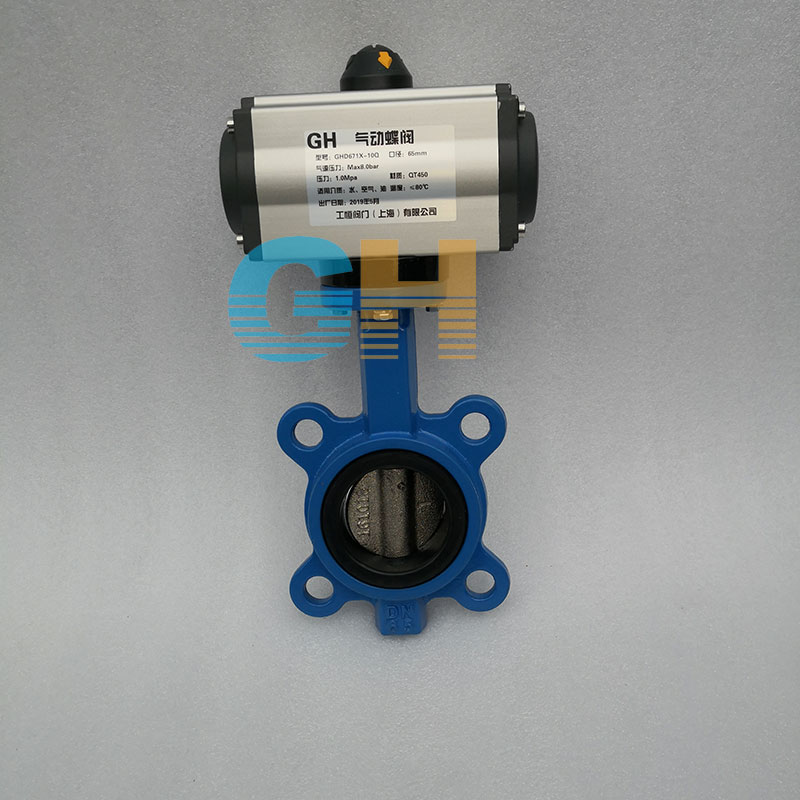

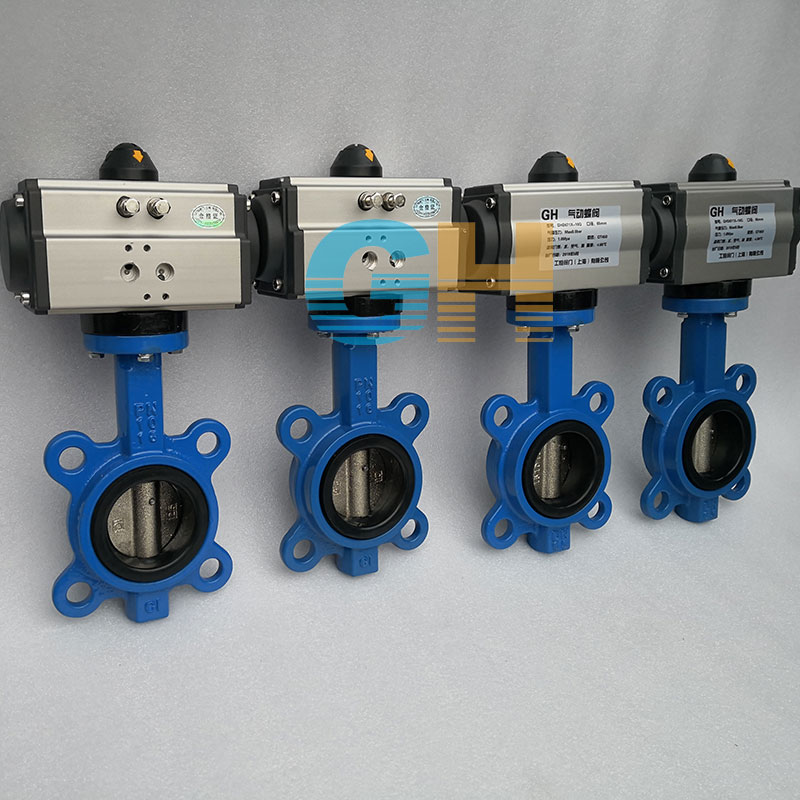

D671X气动软密封蝶阀
一、气动软密封蝶阀特点:
(1)设计新颖、合理、结构独特,重量轻,启闭迅速。
(2)操力矩小,操作方便,省力灵巧。
(3)可以任何位置安装,维修方便。
(4)密封件可以更换,密封性能可靠达到双向密封零泄漏。
(5)密封材料耐老化、耐腐蚀,使用寿命长等特点。

二、气动软密封蝶阀结构特点:
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

三、D671X气动软密封蝶阀零部件:

阀体 球墨铸铁 灰铸铁 铸钢 不锈钢 50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm 阀杆 不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
阀板 不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙 50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm 阀座 橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm

四、气动软密封蝶阀执行标准:

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92
