截止阀

J21H-160/P/R型手动外螺纹截止阀

产品说明: J21H-160、J21H-160P、J21H-160R型手动外螺纹 截止阀 驱动方式为手动,连接方式为外螺纹连接形式,阀结构为直通式结构,阀座密封面材料为不锈钢、工作压力 16.0 MPa、公称尺寸 DN6~DN15、阀体材料为碳素钢(J21H)、不锈钢(J21W),适用于水、蒸...

产品型号:J21H-160、J21H-160P、J21H-160R

产品口径(DN):6~15(mm)

产品压力(PN):16.0(Mpa)

更新日期:2015-07-14

免费询价

24小时免费咨询电话021-80392609

  • 产品详情

产品说明:

J21H-160、J21H-160P、J21H-160R型手动外螺纹截止阀驱动方式为手动,连接方式为外螺纹连接形式,阀结构为直通式结构,阀座密封面材料为不锈钢、工作压力 16.0 MPa、公称尺寸 DN6~DN15、阀体材料为碳素钢(J21H)、不锈钢(J21W),适用于水、蒸汽、油品(J21H),弱腐蚀性或腐蚀性(J21W)介质管路中。
J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀,管路跟阀体连接采用外螺纹活接式,也叫外螺纹针型阀、外螺纹针形阀,是电力、电气、机电设备工程、电控设备工程中应用多的阀门之一。由于其安装方便、制造合理、经济简单,所以大量使用在电力工程等管道中。

产品性能参数:

J21H-160、J21W-160P、J21W-160R 型手动外螺纹截止阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
J21H-160 160 16 小于 425 水、蒸汽、油品等无腐蚀性介质
J21W-160P 小于 150 铬镍钛不锈钢
J21W-160R 腐蚀性介质

产品零部件材料:

J21H-160、J21W-160P、J21W-160R 型手动外螺纹截止阀零部件材料
型号 材料
阀体、阀盖 阀杆、阀瓣、阀座 阀杆螺母 填料 手轮
J21H-160 碳素钢锻件 铬不锈钢 铸铝青铜 石棉石墨 球磨铸铁
J21W-160P 铬镍钛不锈钢 铬镍钛不锈钢 聚四氟乙烯
J21W-160R 铬镍钼钛不锈钢 铬镍钼钛不锈钢

产品外形结构尺寸:

J21H-160、J21W-160P、J21W-160R 型手动外螺纹截止阀外形结构尺寸 (mm)
DN L L1 h H H1 D0
6 60 15 15 85 91 65
10 60 15 15 89 99 65
15 60 15 15 100 115 65

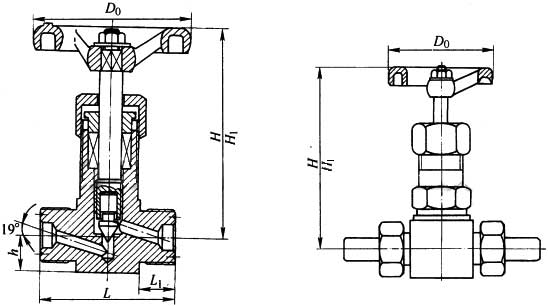

产品外形结构尺寸图:

J21H-160/P/R型手动外螺纹截止阀外形结构尺寸图

截止阀的结构形式:

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构,但其流体的阻力。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。

截止阀的安装与维护注意事项:

1、手轮、手柄操作的截止阀可安装在管道的任何位置上;2、手轮、手柄及传动机构,不允许作起吊用;3、介质的流向应与阀体所示箭头方向一致;
