VQ647Y-16P不锈钢气动V型切断阀-气动V型调节球阀

更新日期：2021-03-11

24小时免费咨询电话021-80392609

产品详情

*** :	GH/工恒	型号 :	VQ647Y-16P
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	６５
适用介质 :	烟气	压力环境 :	常压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

产品概述

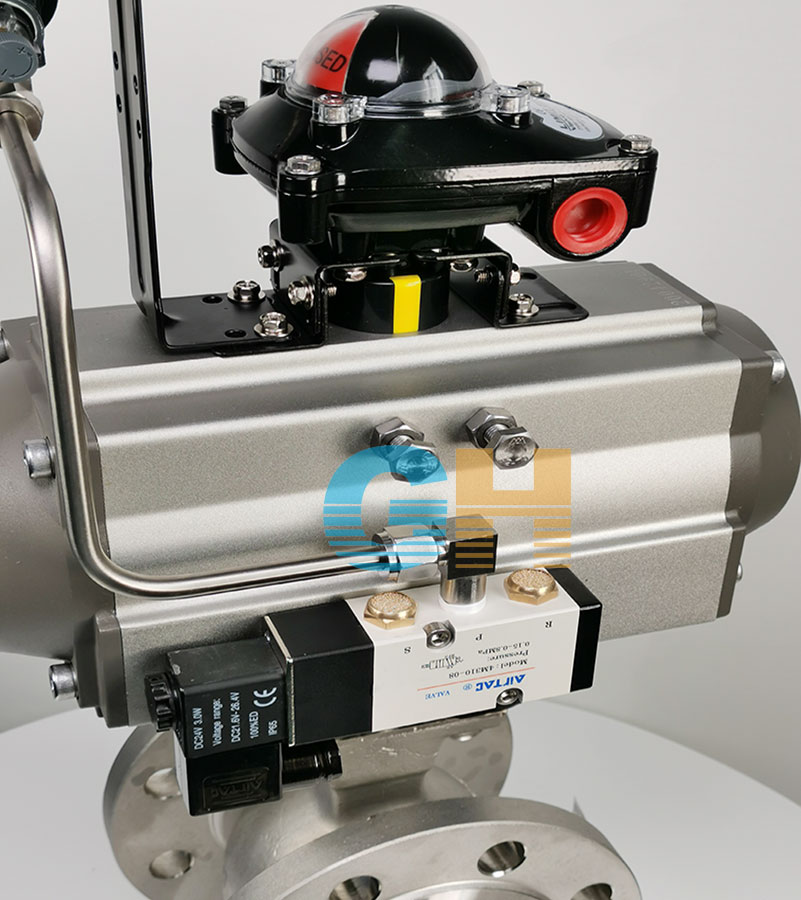

气动V型调节球阀VQ647Y-16P由法兰式V型球阀+气动执行器+电气定位器三大部分组合而成，主要用于控制管路介质流量、压力、温度等工艺参数使用的，调节工作特性可以达到等百分百%，启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。独有的偏心结构可以使阀芯阀座开关无摩擦使用寿命长既可以调节又可以切断，密封等级可以达到Ⅵ级零泄漏。法兰连接，阀芯及阀座采用喷涂工艺耐磨耐冲刷效果好，公称压力PN10-40，公称通径DN15-DN600，适用介质含纤维、微小固体颗粒、料浆等介。阀门安装按标志箭头安装不可装反，位置可以任意安装。广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。

产品用途

气动V型调节球阀是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节； V型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能零敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。

产品特点

（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（1）具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（3）防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（4）当法兰V型球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

工作原理

气动V型调节球阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。

主要零件材质

VQ647Y气动V型球阀PN16～PN25主要零件材质

材料\材料代号		C	P		R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	硬质合金
	填料	聚四氟乙烯、柔石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类		醋酸类
	适用温度	-28℃～500℃
执行器	型号	GT或AW系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	试验检验
		GBT/12237	GB12221	GB9113	GB9131	GB13927

产品性能规范

VQ647Y气动V型球阀PN16～PN25性能规范

公称压力	试验压力(MPa)		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度，含纤维、固体颗粒等介质	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59 GB9113 HG20592-97 ANSI B16.5
	检验试验	JB/T9092-99 API 598

产品外形结构尺寸

气动V型调节球阀外形结构尺寸

公称压力或压力级	公称通径(DN)		尺寸(mm)
公称压力或压力级	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS 150	25	1	50	-	25	-	65	38	57	200
	40	1 1/2	60	-	25	-	84	49	63	205
	50	2	75	124	32	62	102	60	92	225
	65	2 1/2	85	145	38	72.5	121	75	100	235
	80	3	100	165	45	82.5	134	89	108	260
	100	4	115	194	50	97	172	113	117	270
	125	5	135	210	55	105	196	140	140	320
	150	6	160	229	65	114.5	221	164	177	340
	200	8	200	243	80	121.5	278	205	200	390
	250	10	240	297	92	148.5	333	259	252	420
	300	12	-	338	-	169	-	300	270	510
