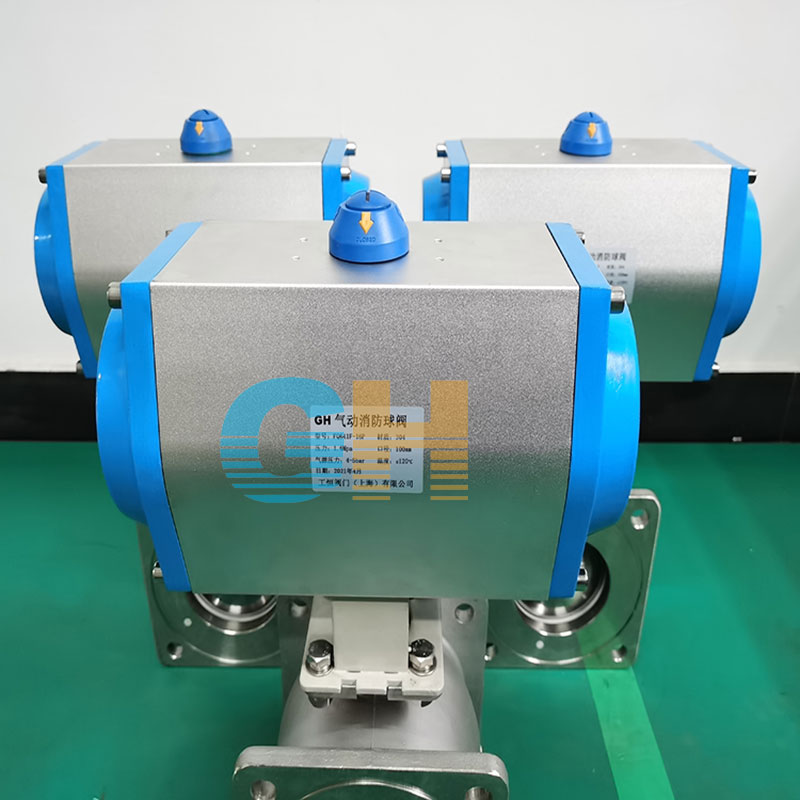

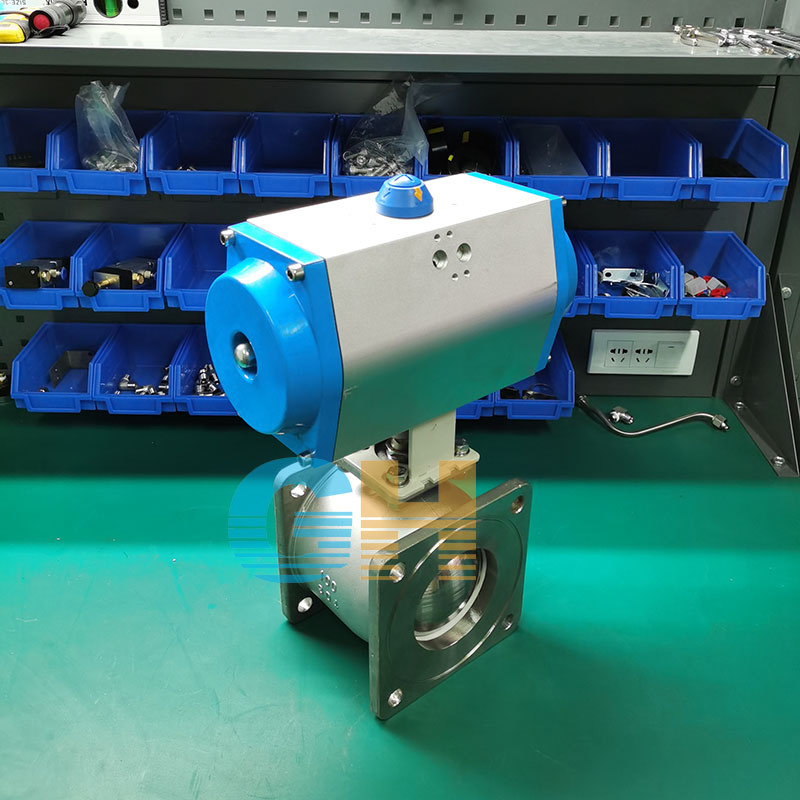

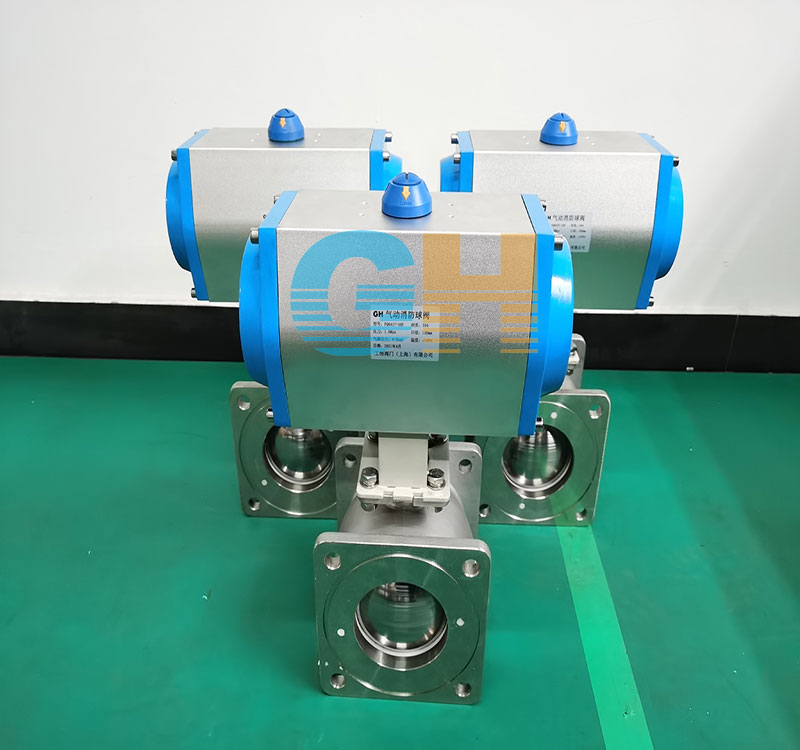

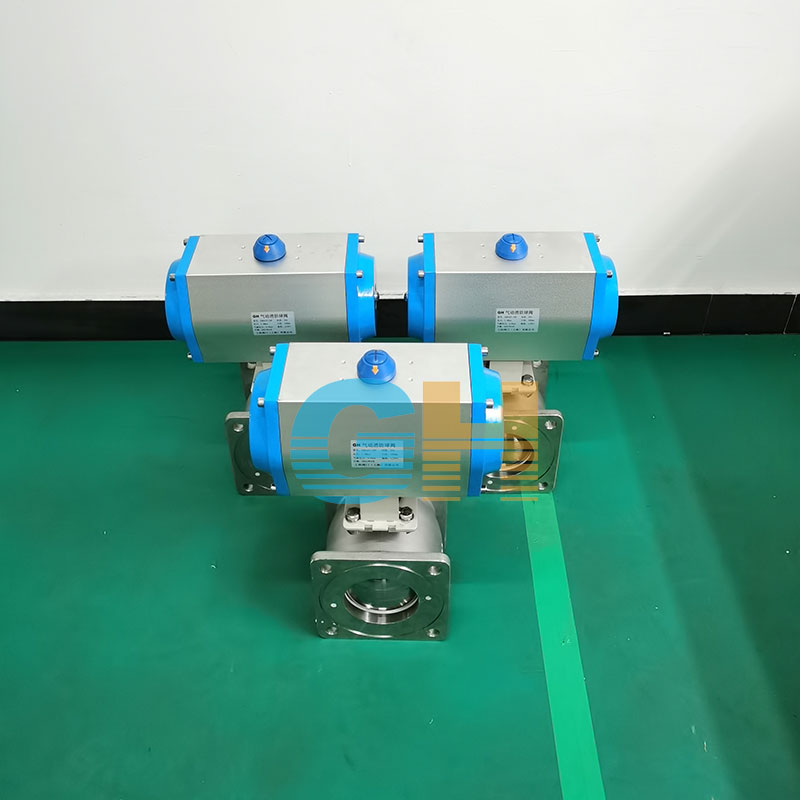

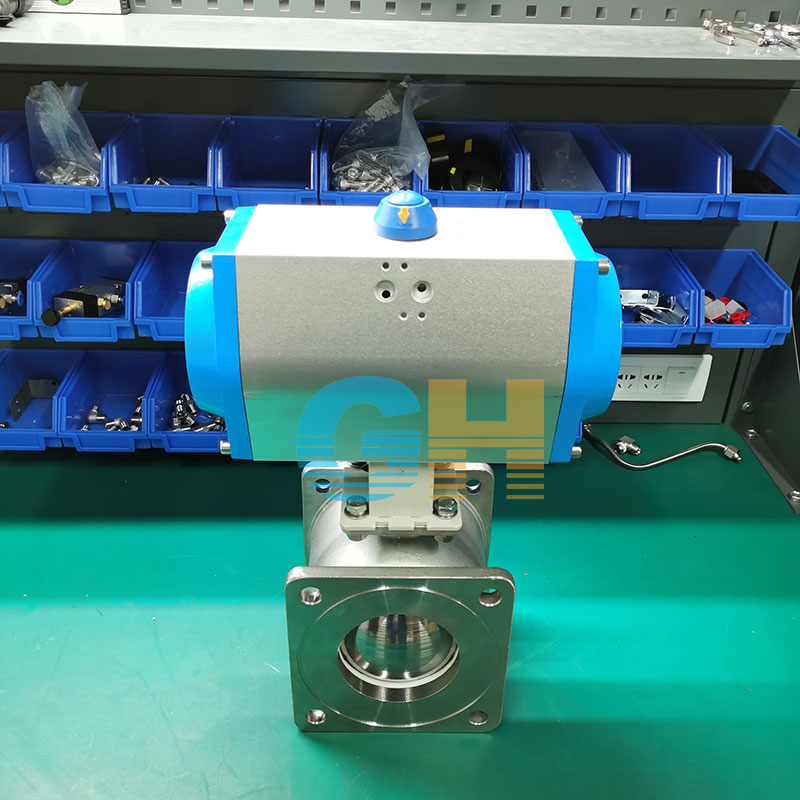

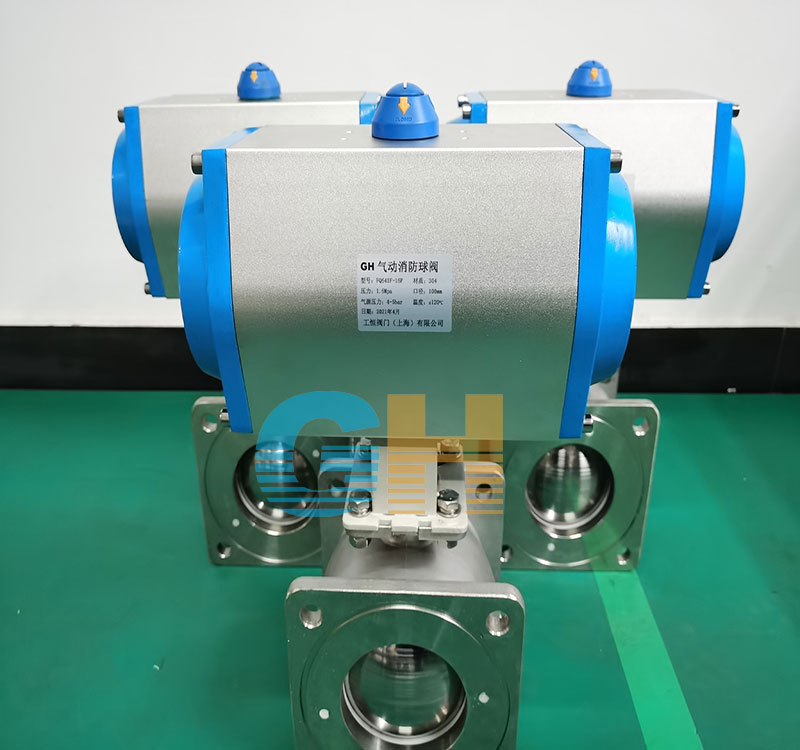

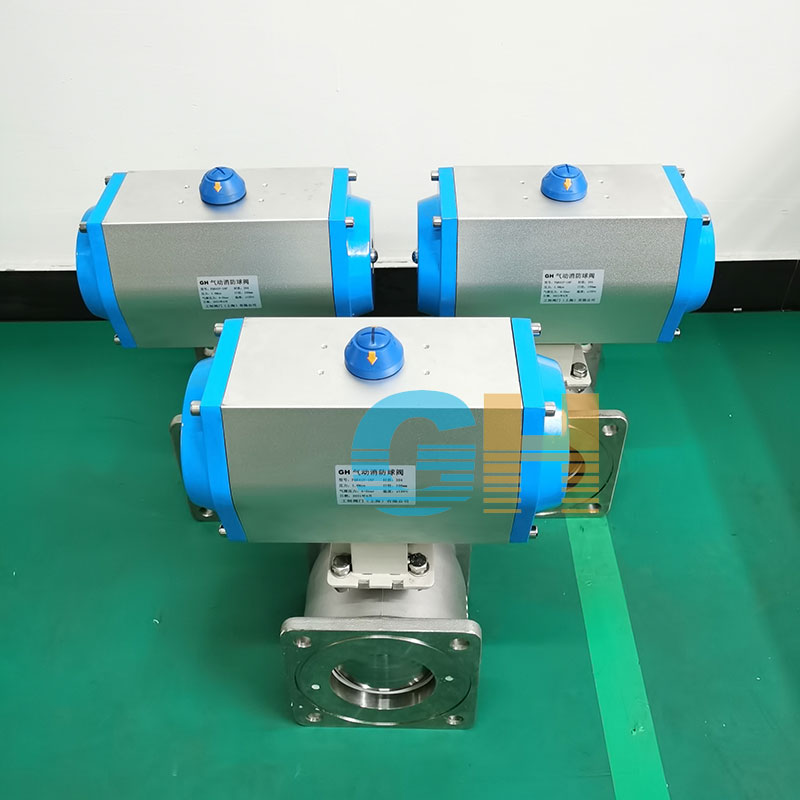

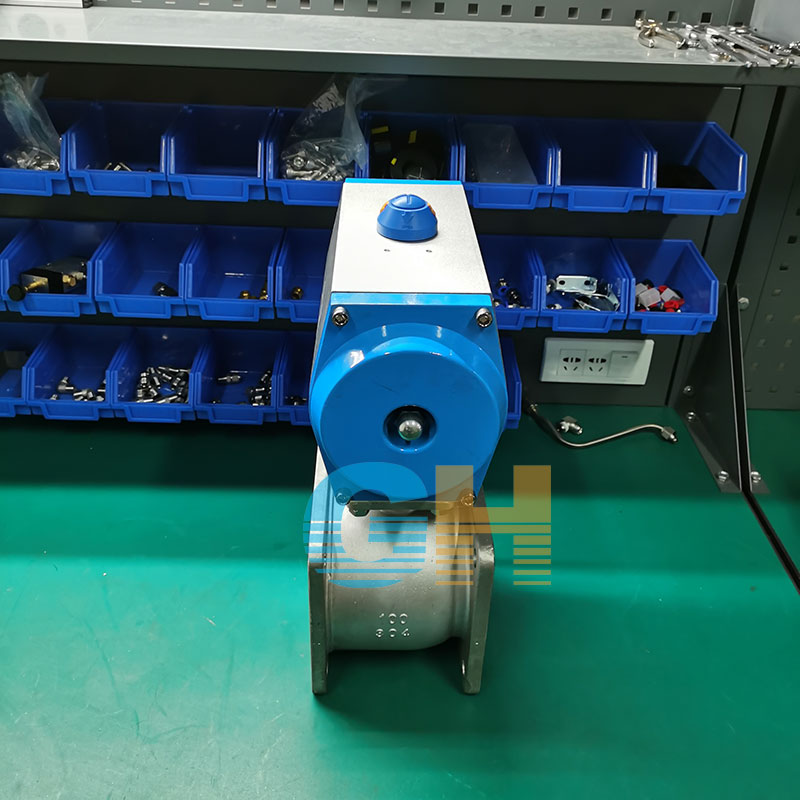

FQ641F气动方球阀-消防车气动球阀-洒水车气动球阀

更新日期:2021-04-19

免费询价

24小时免费咨询电话021-80392609


  • 产品详情
*** : 沪工恒 型号 : FQ641F
材质 : 不锈钢 连接形式 : 对夹
结构形式 : 浮动球球阀 公称通径 : 40-100
适用介质 : 输送水、泡沫混合液及其他液 压力环境 : 高压
工作温度 : 常温 标准 : 国标
流动方向 : 双向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 截止
类型(通道位置) : 直通式
产品详情
Product details




产品概述

FQ641F气动方球阀-消防车气动球阀-洒水车气动球阀主要用于输送水、泡沫混合液及其他液体灭火剂,介质温度为-40℃~+70℃范围内。主要安装在消防灭火的各种管路上(如:消防车、消防管路供水系统等)。
产品执行标准:ga 79-94

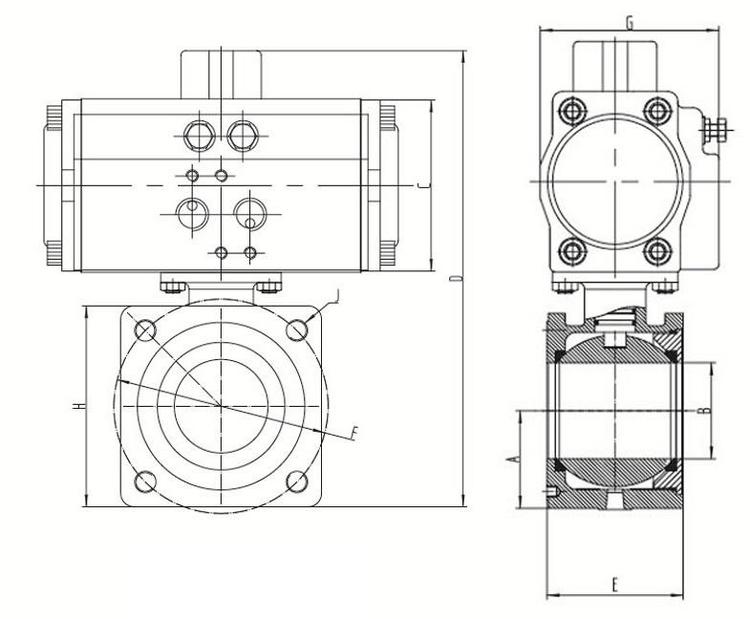

气动方球阀主要用铸铁、不锈钢、聚四氟乙烯等加工而成。主要结构及连接尺寸如下图及表

口径 A B C D E F G H J K H1 L
DN40 41.5 40 103 240 90 85 96 83 4-M8 193 208 162
DN50 52 47 103 243 79 108 96 100 4-M10 193 208 162
DN65 65 60 116 300 85 138 109 128 4-M12 220 236 162
DN80 70 70 128 310 105 160 113 140 4-M12 220 275 208
DN100 112.5 88 128 254 123 180 113 220 8-M12 233 373 258
产品结构图


安装注事事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本气动方球阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、气动方球阀出厂时已将控制机构的启闭行程调好。通电时应检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
