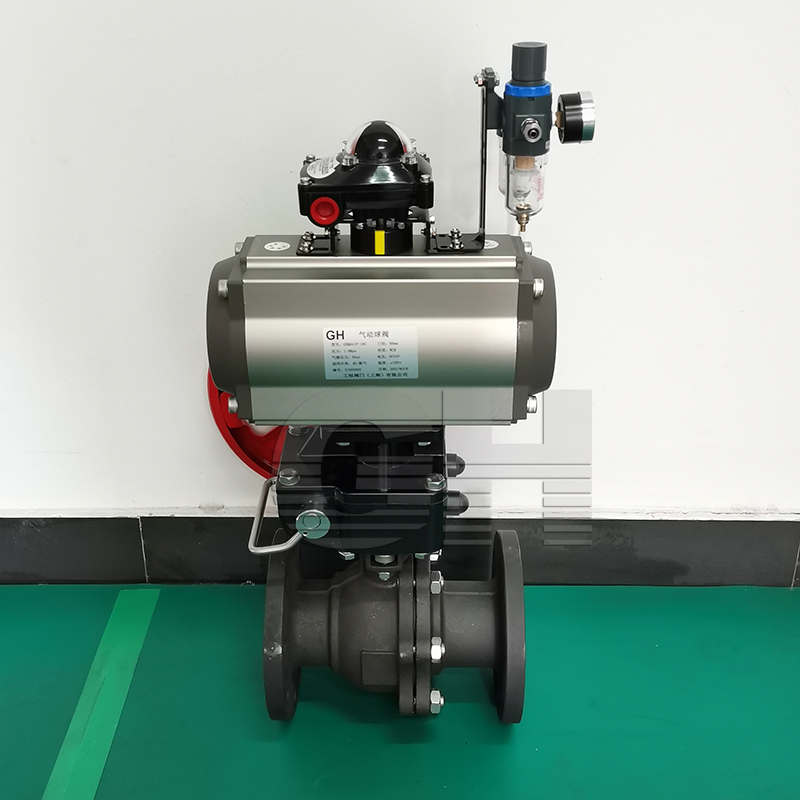

沪工恒牌 GHQ641F-16C DN50气动开关切断球阀带手轮上海气动对夹球阀

气动阀门

GHQ641F-16C DN50气动开关切断球阀带手轮上海气动对夹球阀

更新日期：2021-07-30

24小时免费咨询电话021-80392609

产品详情

*** :	沪工恒	型号 :	GHQ641F-16C
材质 :	碳钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	DN50-DN1000
适用介质 :	水，油品。	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

气动O型切断球阀
一、【产品概述】：
ZSHO气动O型切断球阀适用于油品、化工、冶金、造纸电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。浮动式球阀采用唇型弹性密封圈结构设计，保证密封的可靠性对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料。

二、【执行标准】：
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

三、【主要性能规范】：

公称通径DN（mm）		15-250
公称压力PN（MPa)		1.6
公称压力PS（MPa)	强度试验	2.4
	密封试验	1.76
材料材料代号		C		R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品
	适用温度	-28℃～300℃
执行器	型号	BAW系列、GT系列、SW系列
	气源压力	0.4-0.7Mpa

四、【主要尺寸及执行器配置】：

公称通径DN(mm)	尺寸(mm)							执行器型号
公称通径DN(mm)	L	D	D1	D2		f	Z-Φd	执行器型号
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
