气动阀门

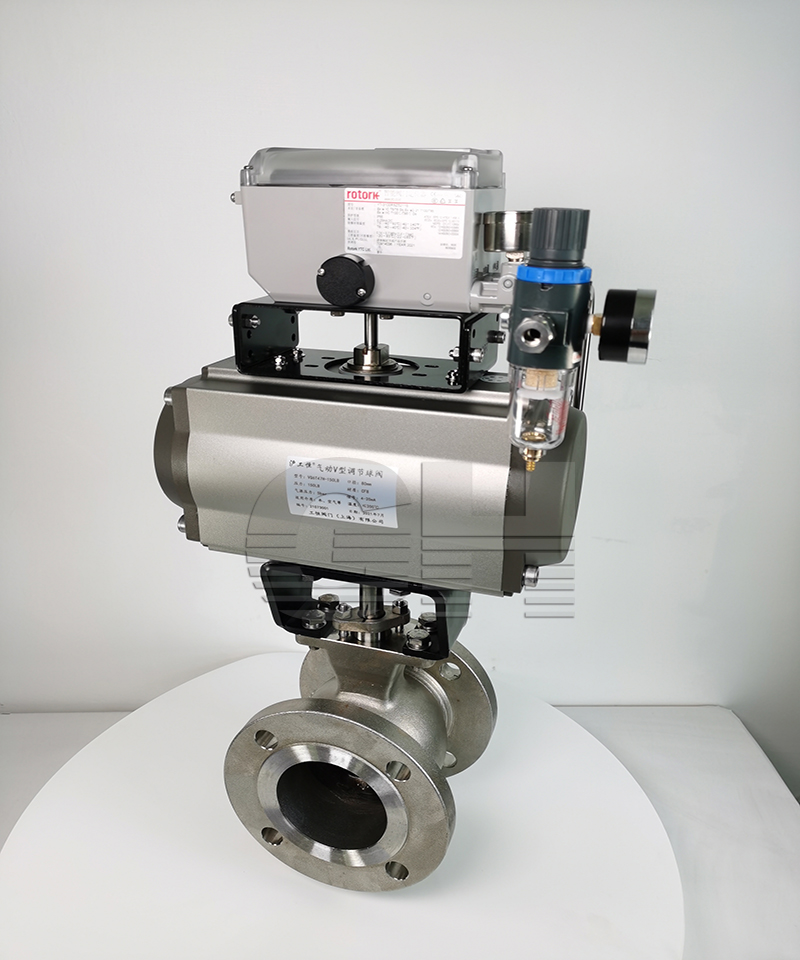

耐磨气动调节球阀-GHVQ647Y-150LB美标气动V型调节球阀

更新日期:2021-08-10

免费询价

24小时免费咨询电话021-80392609


  • 产品详情
*** : 沪工恒 型号 : GHVQ647Y-150LB
材质 : 不锈钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : 25-500
适用介质 : 各种高腐蚀化学介质 压力环境 : 常压
工作温度 : 常温 标准 : 美标
流动方向 : 单向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 调节
类型(通道位置) : 二通式
产品详情
Product details



概述
该系列阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等***点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

技术参数
ZSHV气动V型调节球阀
公称通径DN(mm) 25~400
公称压力PN(MPa) 1.6~6.4
公称压力Ps(MPa) 强度试验 2.4~9.6
密封试验 1.76~7.0
材料代号 C P R

主要
零件 阀体 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不锈钢、硬质合金
填料 聚四氟乙烯、柔性石墨

适用
工况 适用介质 水,蒸汽,油品
适用温度 -28~400℃ -28~500℃
执行器 型  号 GT系列、SW系列、BAW系列, BRAY系列
气源压力 0.4~0.7MPa
连接形式 对夹式、法兰式,法兰按JB79-59标准
基本误差 回差 死区 输入信号 气源

接口
电信号 气信号
全行程的
≤±2% 全行程的
≤±2% 全行程的
≤0.8% 4~20mADC 20~100Kpa G1/8" G1/4"
性能 公称通径D(mm)25~400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力PN(MPa) 1.6、2.5、4.0、6.4
流量特性 近似等百分比(参见典型曲线图)、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
 软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S) 0.5 1.0 2.5~4.0 7.0 10
可调节比 250:1 300:1


















声明:本文中所有文字、数据、图片均只适用于参考,耐磨气动调节球阀-GHVQ647Y-150LB美标气动V型调节球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
