沪工恒牌气动三通丝扣球阀 Q614F 气动三通内螺纹球阀不锈钢高压丝扣球阀

气动阀门

气动三通丝扣球阀 Q614F 气动三通内螺纹球阀不锈钢高压丝扣球阀

更新日期：2021-09-07

24小时免费咨询电话021-80392609

产品详情

*** :	沪工恒	型号 :	Q614F
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	DN15-100mm
适用介质 :	水，蒸汽，油品等	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	三通式

产品详情
Product details

三通气动球阀 L型三通球阀不锈钢三通球阀 Q614F气动球阀 DN15 20 25 32 40 50 65 80希伦

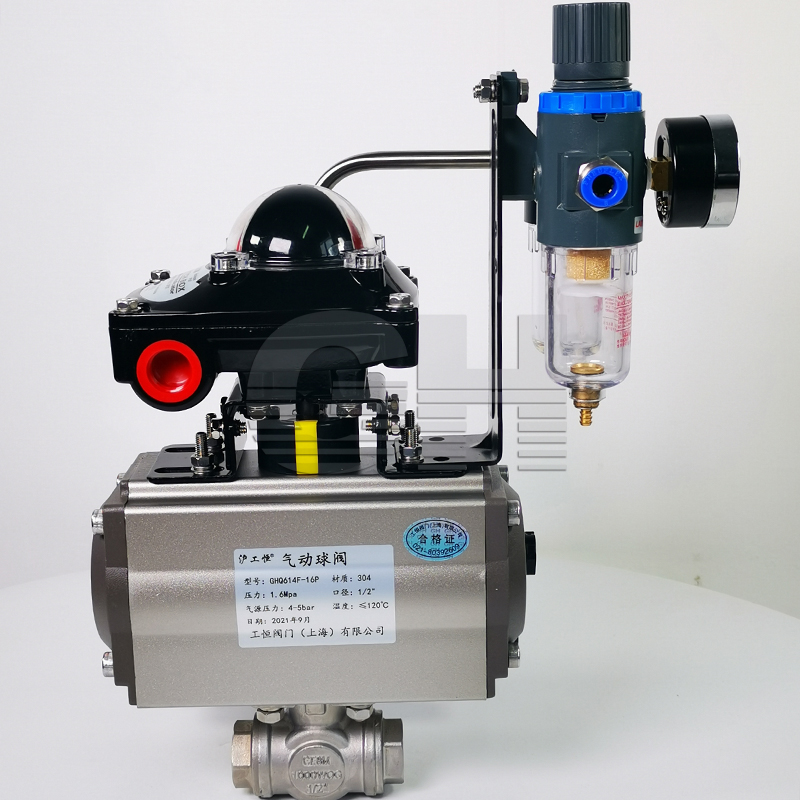

内螺纹气动三通球阀Q614F
阀杆密封采用防吹出设计
□一阶段密封，锥形的阀杆配合锥形阀杆密封垫有效的防止介质在阀杆旋转过程中渗漏，并且在异常升压状态下，亦能有效防止渗漏。
□二阶段密封，一组V形组合填料在被压缩后往两旁扩张，从而防止了渗漏。
□释放蝶形弹簧的预紧压缩力自动补偿填料和阀杆密封垫的磨损。
□使用阀杆螺母压紧全部的阀杆密封系统，防止泄漏。
□止退垫固定阀杆螺母，防止其松开。

内螺纹气动三通球阀概述
气动内螺纹（对焊式）球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。工作原理当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置□定位器可调节

阀门管道流量气动执行器主要技术参数

气动执行器	型号	QW-TZ精小型系列、AT单作用系列
	控制形式	双作用/单作用
	作用形式	切断/调节
	气源压力	0.4 ～ 0.8 MPa
	较大回转角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信号	电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

Q614F内螺纹气动三通球阀阀体主要零件材料

零件名称	阀体	球芯	阀座	阀杆	填料
Q611F-16Q611F-25	304	0Cr18Ni9	增强聚四氟乙烯	0Cr18Ni9	增强聚四氟乙烯
Q611F-16Q611F-25	316	0Cr17Ni12Mo2	增强聚四氟乙烯	0Cr17Ni12Mo2	增强聚四氟乙烯

Q614F内螺纹气动三通球阀主要性能规范

型号	公称压力PN（MPa）	试验压力Ps（MPa）		工作温度（℃）	适用介质
		壳体	密封
Q611F-16P（R）	1.6	2.4	1.76	-20～150	水、蒸汽、油品、酸类
Q611F-25P（R）	2.5	3.75	2.75
Q611F-40P（R）	4.0	6.0	4.4

气动执行器主要部件材料

零件名称	缸体	端盖	活塞	轴	O型圈	螺栓
QW-TZAT	铝合金型材硬质阳极氧化	压铸铝合金环氧树脂喷涂	压铸铝	钢镀镍磷合金	NBR	SUS304

Q614F内螺纹气动三通球阀主要外型连接尺寸Q61（4、5）F

公称通径 DN(mm)	外型尺寸
	16~6.4Mpa
	G	L	LO	H	L1	L2	S	d
15	1/2″	68	34	130	140	62	26	10
20	3/4″	78	39	135	140	62	32	15
25	1″	86	43	139	140	62	38	20
32	1-1/4″	111	55.5	158	164	75	49	25
40	1-1/2″	126	63	165	164	75	56	32
50	2″	143	71.5	202	190	91	78	38
