沪工恒牌带执行器四通球阀气动螺纹四通球阀气动高压四通球阀四通

球阀

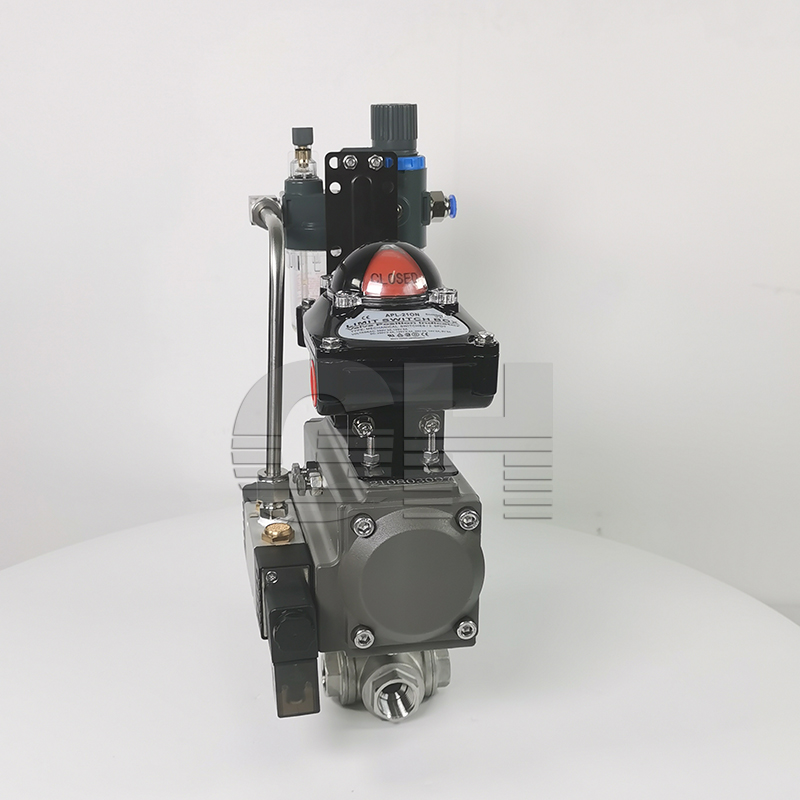

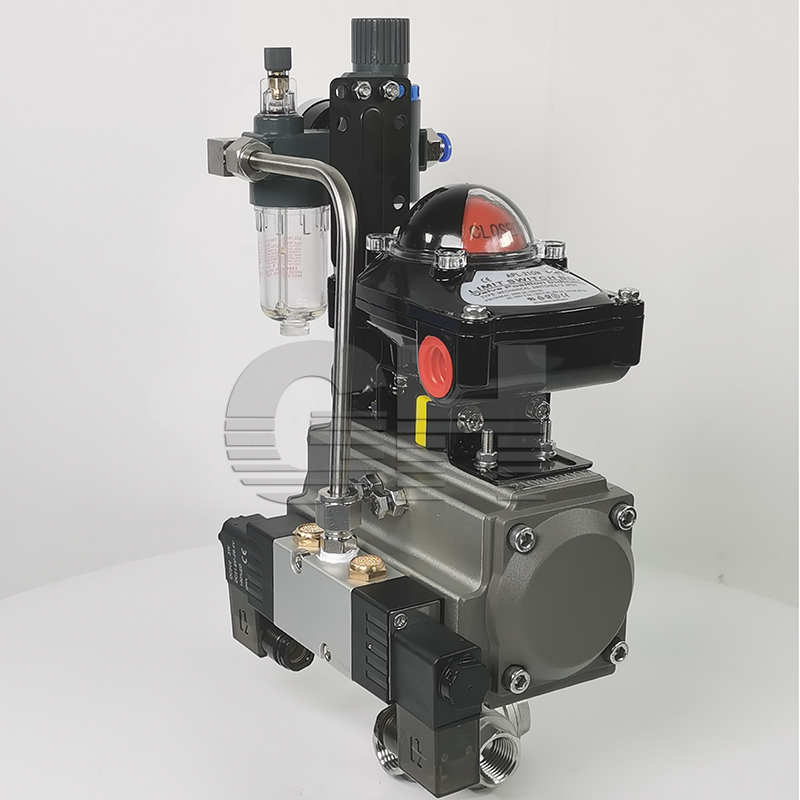

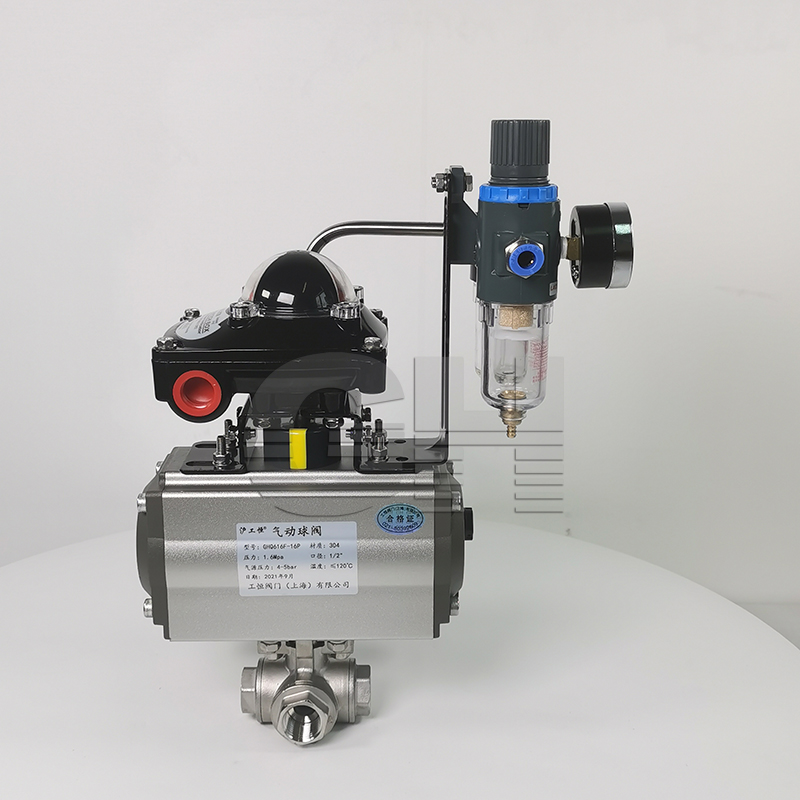

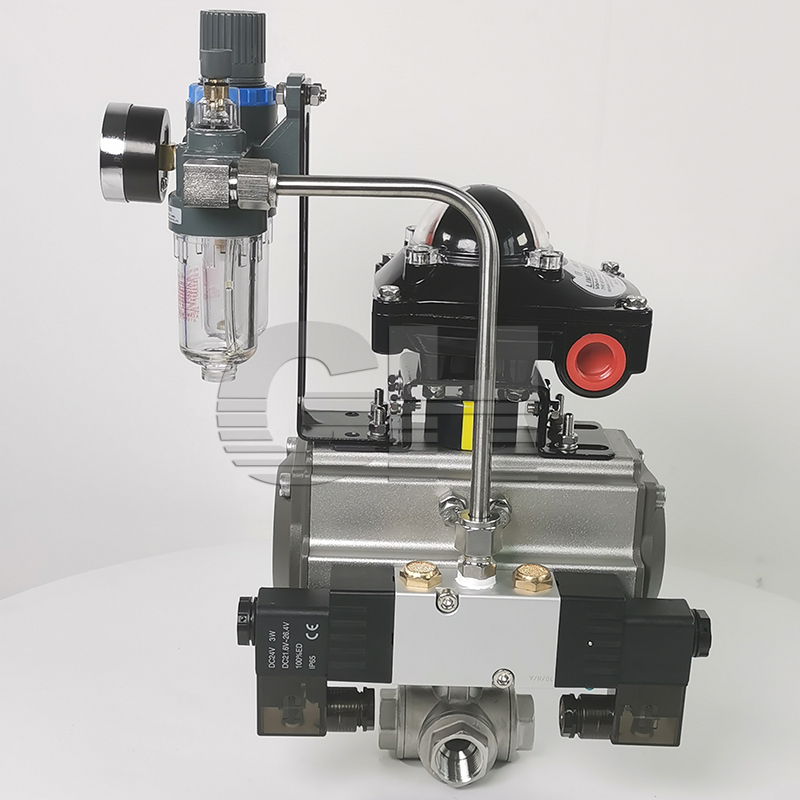

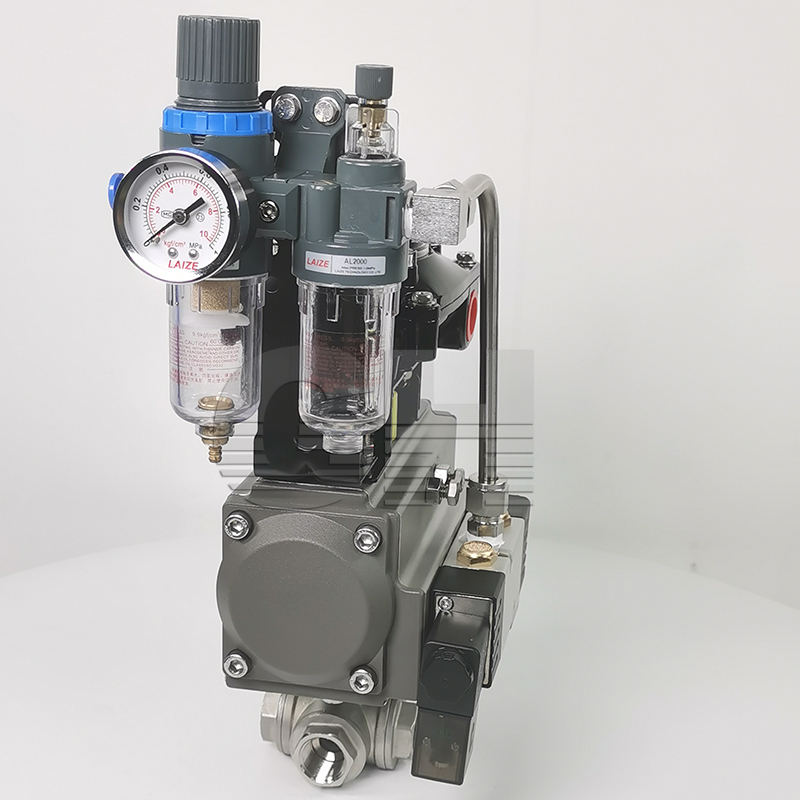

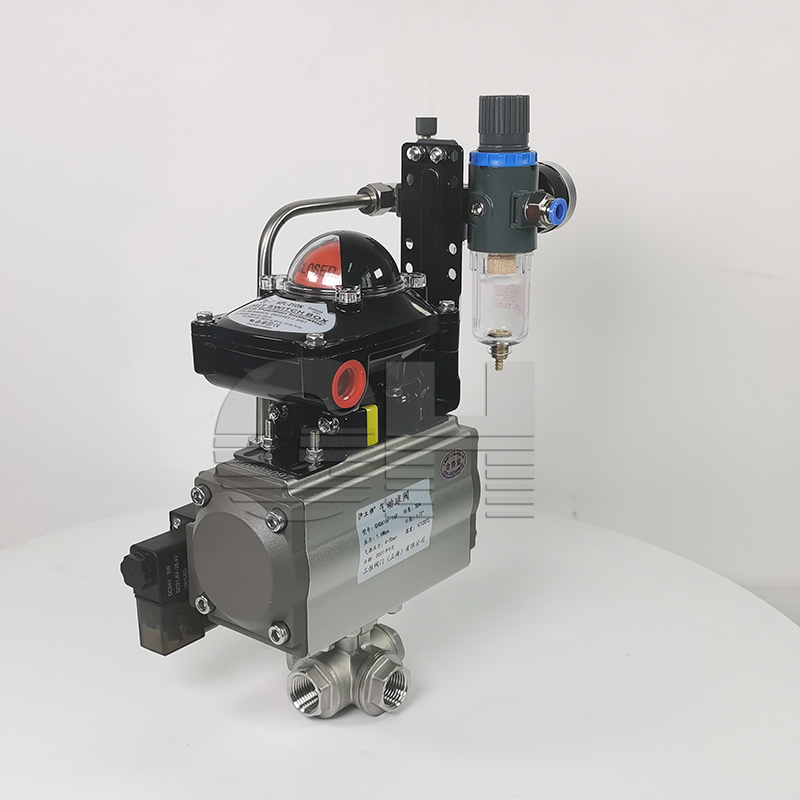

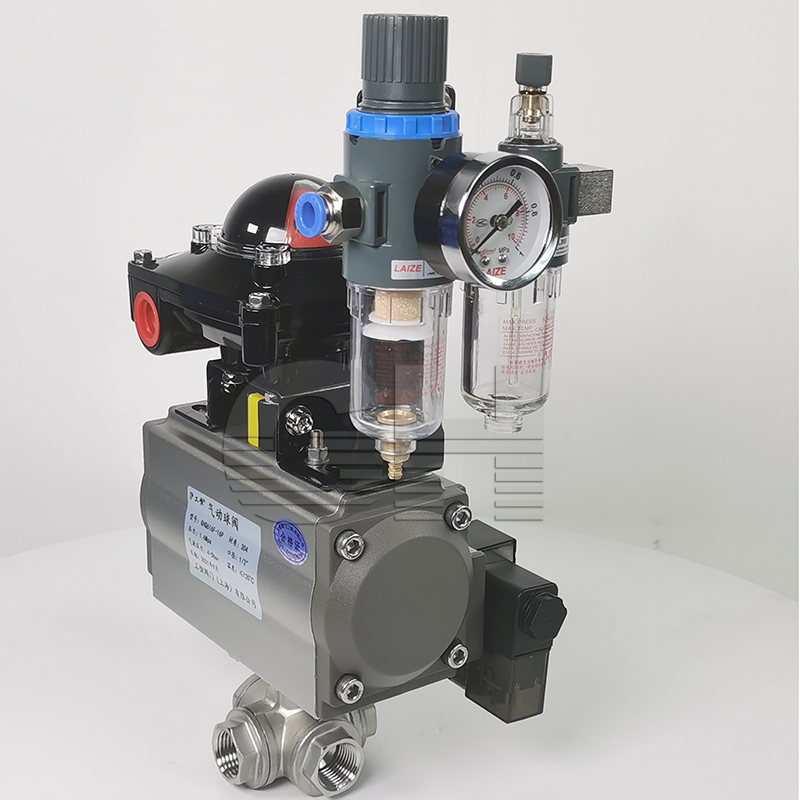

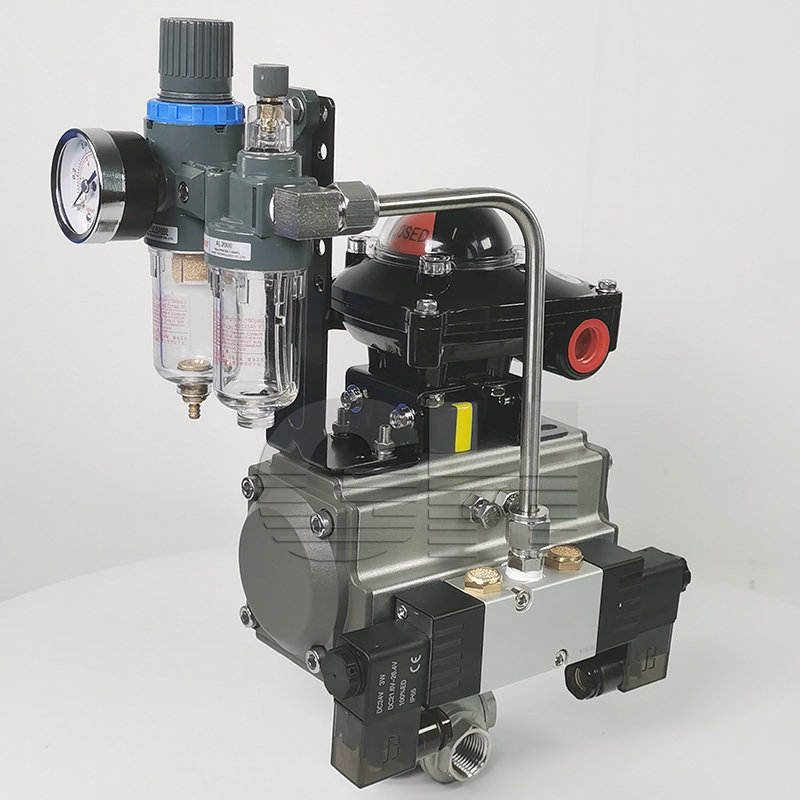

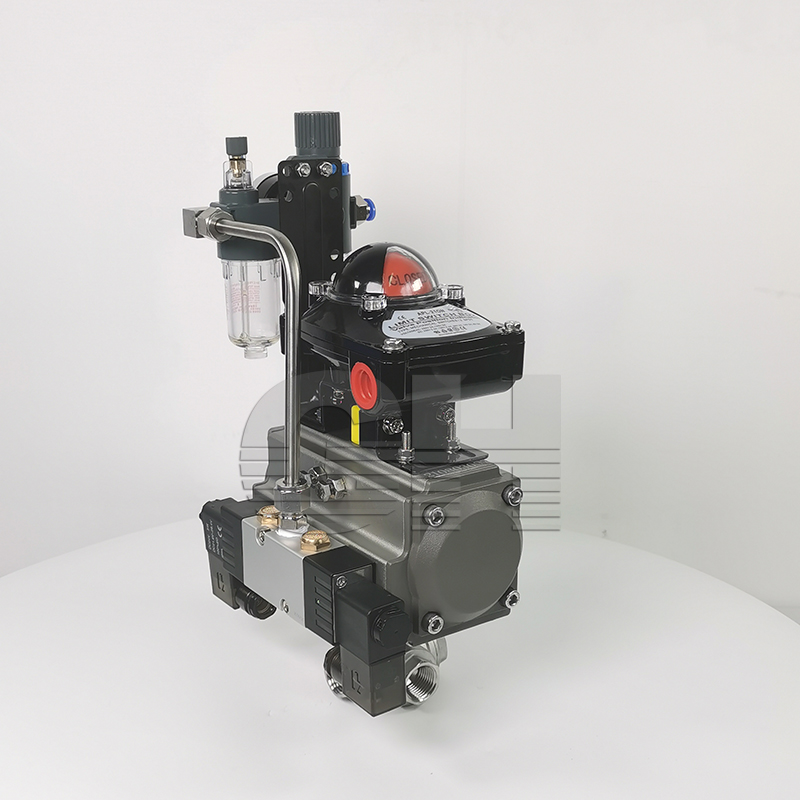

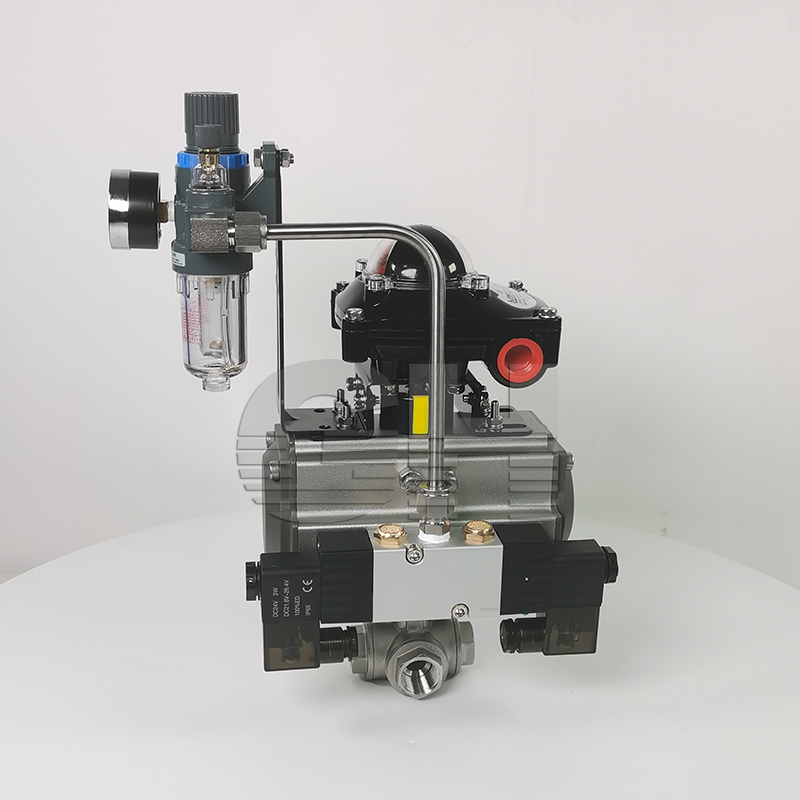

带执行器四通球阀气动螺纹四通球阀气动高压四通球阀四通

*** : 沪工恒型号 : GHQ616F 材质 : 不锈钢连接形式 : 螺纹结构形式 : 浮动球球阀公称通径 : DN10-100mm 适用介质 : 水、油、气等某些腐蚀性液体压力环境 : 高压工作温度 : 高温标准 : 国标流动方向 : 双向驱动方式 : 气动零部件及配件 : 执行器...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2021-10-21

免费询价

24小时免费咨询电话021-80392609

产品详情

*** :	沪工恒	型号 :	GHQ616F
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	DN10-100mm
适用介质 :	水、油、气等某些腐蚀性液体	压力环境 :	高压
工作温度 :	高温	标准 :	国标
流动方向 :	双向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	四通通式

产品详情
Product details

气动内螺纹四通球阀概述：
气动内螺纹四通球阀分L型和T型，法兰连接跟螺纹连接。L型四通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型四通球阀适用于介质的分流、合流或流向切换，T型孔道可以使四个通道互相连通或使其中两个通道连通，四通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

主要技术参数：
①螺纹类型：G•NPT•BSPT DIN259/2999
②阀门检验：ISO/DIN 5208—1987
③驱动装置：ISO 5211④公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤连接方式：螺纹（L型、T型）⑥阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
⑦阀球材质：不锈钢CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL
⑨适用温度：-20℃～232℃～350℃
⑩适用介质：水、油、气等某些腐蚀性液体（W•O•G）⑪气缸选配：意大利AT
⑫气缸形式：双作用、单作用（弹簧复位式）
⑬环境温度：-20℃-+80℃⑭气源压力：双作用4～8bar、单作用5～8bar
⑮产品型号：Q615F/Q614F

气动内螺纹四通球阀性能参数与主要尺寸：

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	华司	不锈钢CF8
13	螺帽	不锈钢CF8
14	锁定装置	不锈钢CF8
15	皮套	塑料
16	盲盖	不锈钢CF8M/CF8

气动内螺纹四通球阀L型主要尺寸：

1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
1 1 / 4 "	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
1 1 / 2 "	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450
