沪工恒牌电动丝扣球阀 Q911F-16P不锈钢球阀高温高压切断阀电动三片式球

球阀

电动丝扣球阀 Q911F-16P不锈钢球阀高温高压切断阀电动三片式球

*** : 沪工恒型号 : Q911F-16P 材质 : 不锈钢连接形式 : 螺纹结构形式 : 固定球球阀公称通径 : DN15-DN100 适用介质 : 水，气体，油品等压力环境 : 常压工作温度 : 常温标准 : 国标流动方向 : 单向驱动方式 : 电动零部件及配件 : 执行器用途 :...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2021-10-22

免费询价

24小时免费咨询电话021-80392609

产品详情

*** :	沪工恒	型号 :	Q911F-16P
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	固定球球阀	公称通径 :	DN15-DN100
适用介质 :	水，气体，油品等	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

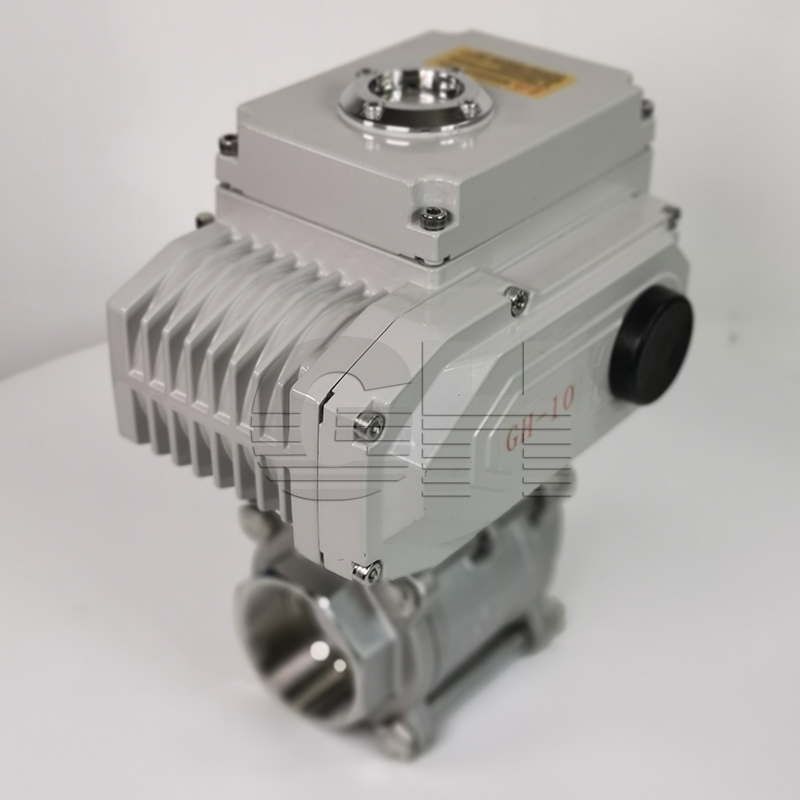

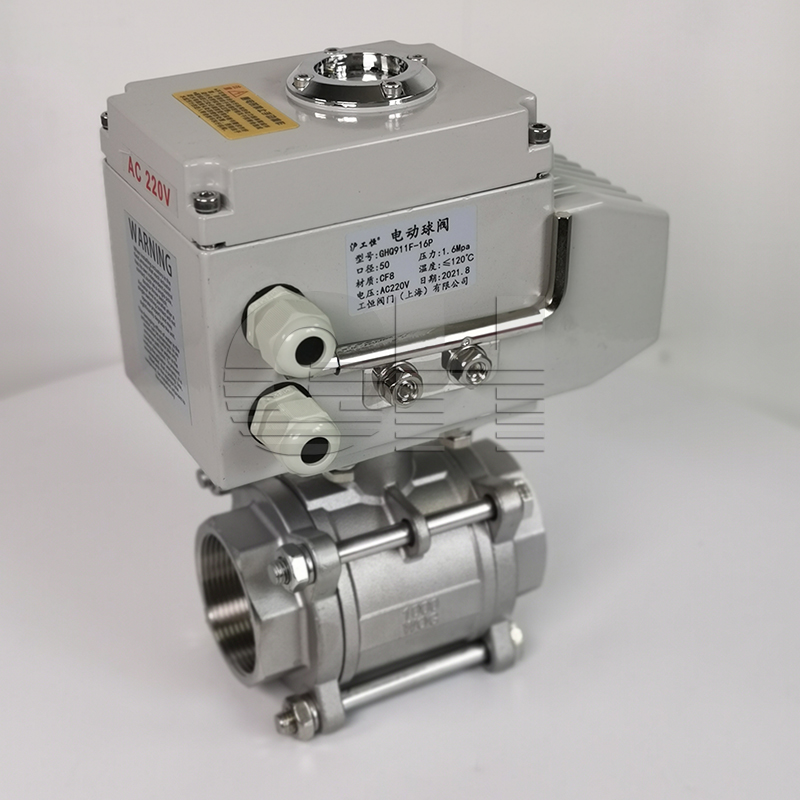

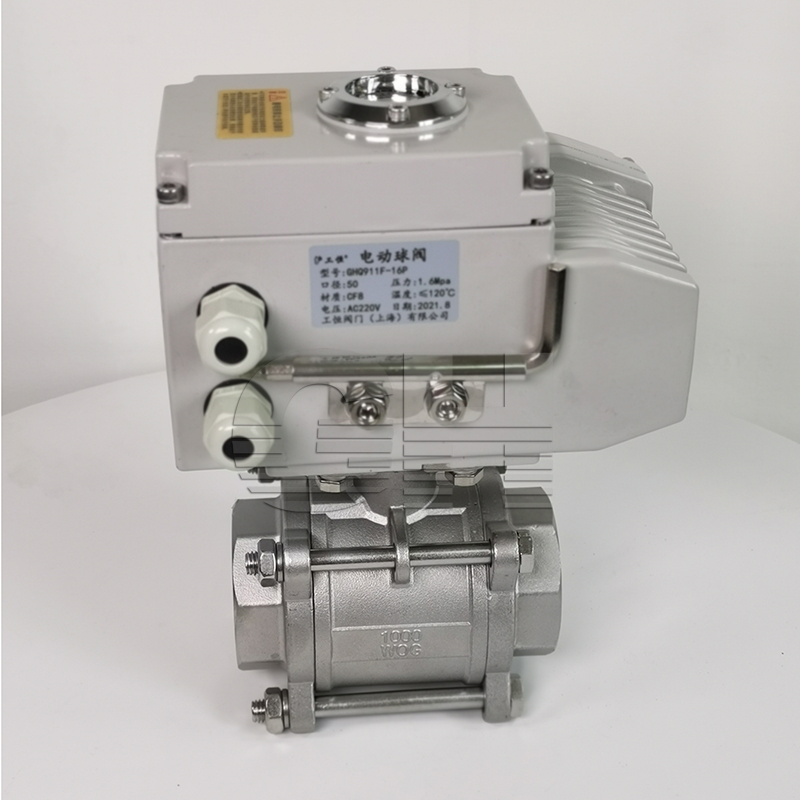

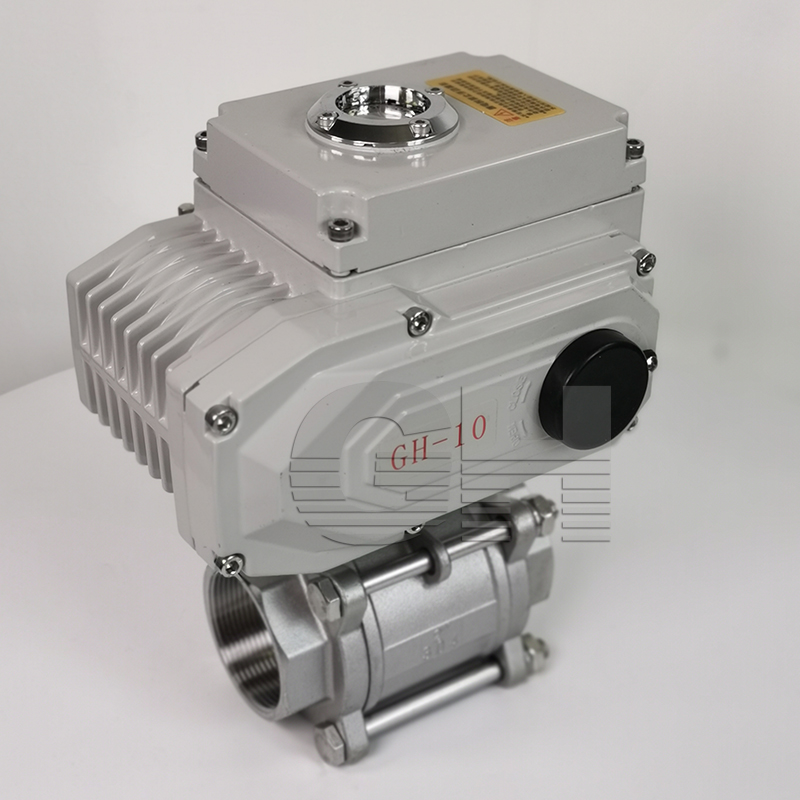

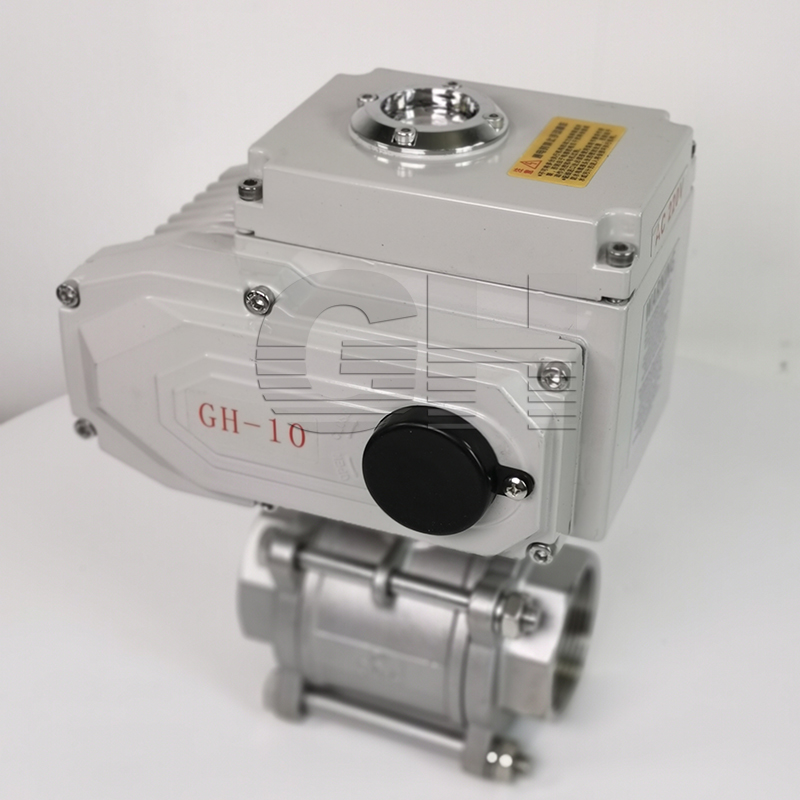

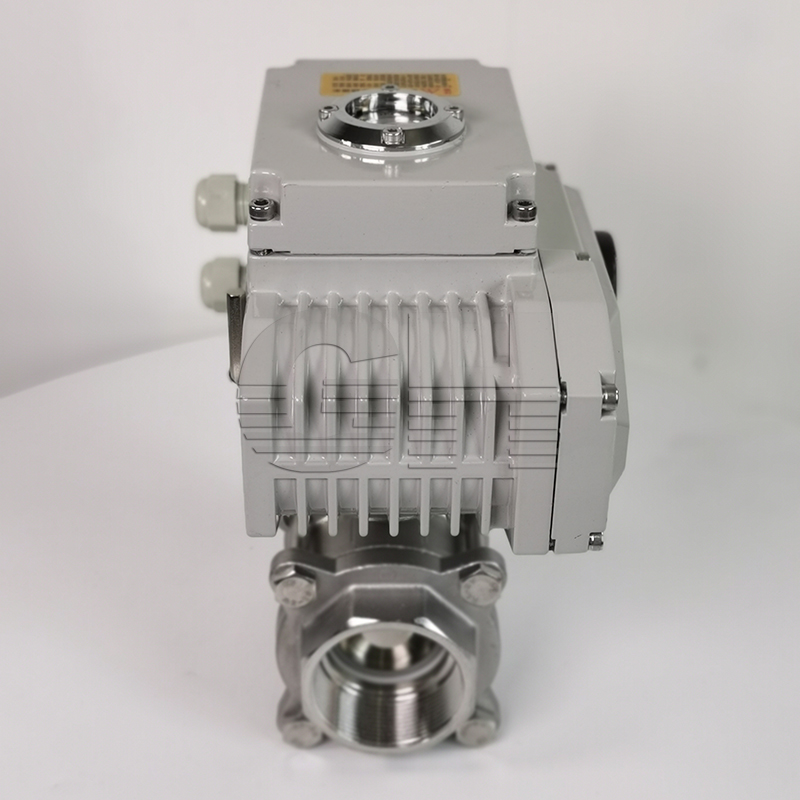

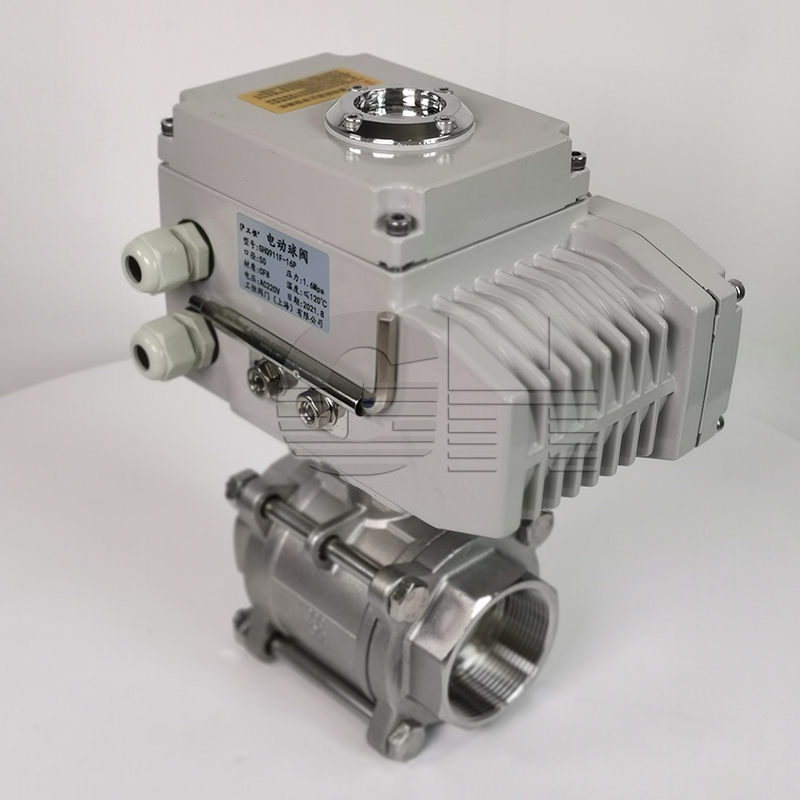

Q911F-16P电动三片式丝口球阀
电动丝口球阀简介：Q911F-16P不锈钢电动丝口球阀由电动执行器和球阀组成，主要用在水、蒸汽、油、酸碱管道中调节管道介质流量。控制电压为AC220V,DC24V,控制方式有开关型,智能调节型等,电动丝口球阀体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。
产品型号：Q911F-16P
产品口径：DN15-DN100
产品压力：1.6Mpa
阀体材质：不锈钢304
球体材质：不锈钢
密封材质：PTEE
适用温度：-30～+150℃
适用介质：水，气体，油品等
控制方式：开关型，调节型
驱动方式：电动
电动球阀三片式

电动丝口球阀执行标准:

项目名称	采用标准	可选标准
设计制造验收	GB12238-1989	ISO/DIN10631-1991、API598
阀门结构长度	GB12221-1989	ISO5752-1988
阀门法兰尺寸	JB78/JB79(或按合同要求)	ANSI.B16.5、ISO7005、JIS B2238、2239
阀门检验	GB/T13927-1992	ISO/DIN5208-1987
阀门标志	GB12220-1989	ISO05209-1987

主要零件材质

连接方式		内螺纹连接			对焊连接
零件名称	阀体阀盖	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球体、阀杆	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽、油品等	等腐蚀性介质	等腐蚀介质	水、蒸汽、油品等	等腐蚀性介质	等腐蚀介质
适用工况	适用温度	-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)

电动丝口球阀结构图及尺寸:

公称通径			内螺纹连接							对焊连接
inch	D	L(mm)		H	管螺纹G		重量(Kg)	尺寸(mm)				重量(Kg)
inch	D	L(mm)		H	管螺纹G		重量(Kg)	L	D1		D2	重量(Kg)
3/8	10	60		57	3/8″	95	0.34	70	10		18	0.32
1/2	15	75		68	1/2″	110	0.47	75	15		24	0.48
3/4	20	80		70	3/4″	110	0.68	90	20		28	0.68
1	25	90		80	1″	140	1.2	100	25		34	1.2
11/4	32	110		85	11/4″	140	1.9	110	32		41	1.9
11/2	38	125		100	11/2″	180	2.7	128	38		49	2.7
2	50	144		110	2″	180	3.9	154	50		62	3.8
21/2	64	186		130	21/2″	200	7.1	193	64		78	7.0
3	78	206		150	3″	250	11.5	222	78		94	11.4
4	98	240		170	4″	250	20.5	273	98		124	20.3
