Q611F气动三片式球阀气动三片式球阀气动AT丝扣不锈钢球阀

*** : 沪工恒型号 : Q611F 材质 : 不锈钢连接形式 : 螺纹结构形式 : 浮动球球阀公称通径 : 15-100 适用介质 : 油品、水压力环境 : 常压工作温度 : 常温标准 : 国标流动方向 : 单向驱动方式 : 气动零部件及配件 : 执行器用途 : 调节类型(通道位...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2021-10-22

免费询价

24小时免费咨询电话021-80392609

产品详情

*** :	沪工恒	型号 :	Q611F
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	15-100
适用介质 :	油品、水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式

产品详情
Product details

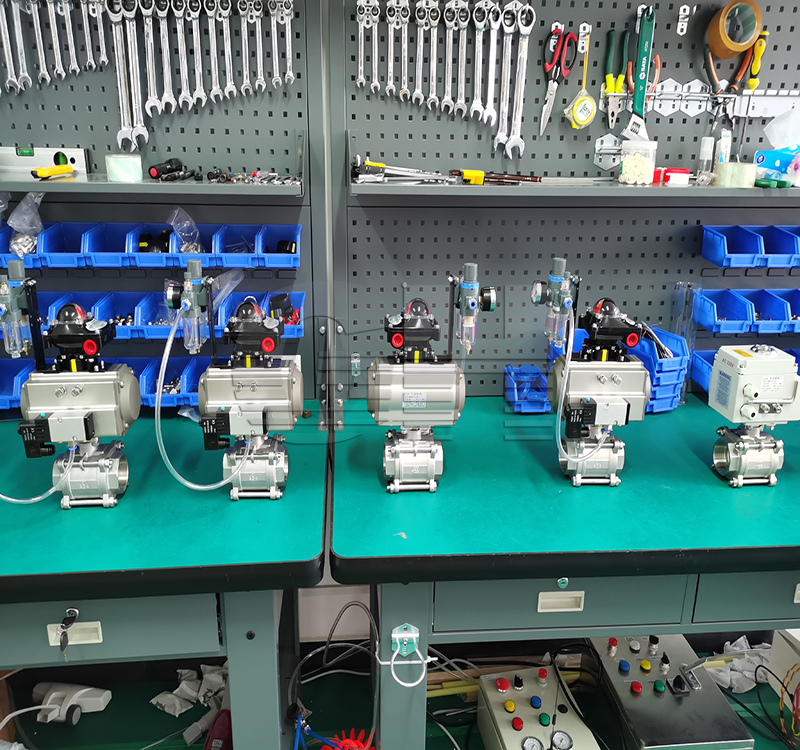

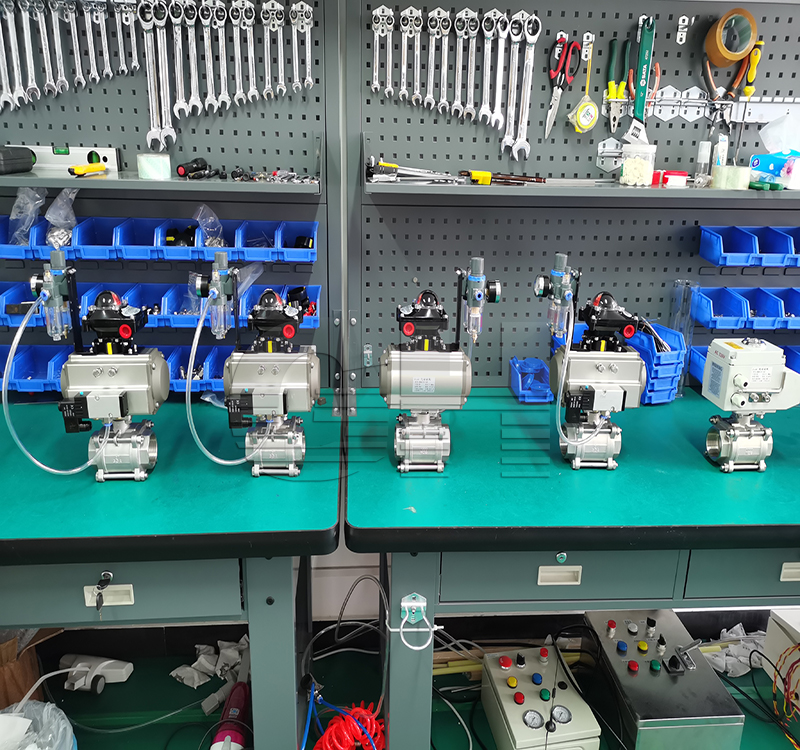

气动三片式球阀简介：
气动三片式球阀是由三片式球阀与气动执行器连接组成，采用三段式结构，由左右两片阀体与中间阀体组成，再用螺栓连接成一体，具有拆装简单维修方便等***点。气动三片式球阀根据作用形式分为双作用和单作用，单作用形式具有弹簧复位功能，可在遇到故障或没有气源时，自动归位到开启或关闭的状态。气动三片式球阀通过压缩空气为动力源，带动阀芯做0-90度的来回转动，即可实现对阀门的开关动作，在各个行业得到广泛应用，是常见的控制阀门。

气动三片式球阀***点：
1，采用三段式阀体，螺纹连接，结构紧凑，重量轻，从高真空高压力都可应用。2，外形小巧，节约安装空间，特别适用于机械体积小空间狭窄的工况当中。3，螺纹三片式气动球阀密封可靠，使用寿长，开关动作迅速，检修起来方便，易拆装。

产品参数
气动三片式球阀零件材料：
左右：阀体 WCB、CF8、CF8M、CF3M
阀座：PEFE、PPL、304、316
球体：WCB、CF8、CF8M、CF3M
密封圈：聚四氟乙烯、金属硬密封
中阀体：WCB、CF8、CF8M、CF3M
阀杆：2Cr13304、316、316L
填料压盖：WCB、CF8、CF8M、CF3M
可选附件：限位开关、定位器、电磁阀、减压阀

气动三片式球阀技术参数：

公称通径	DN15～DN100(mm)
公称压力	PN1.0、1.6、2.5、4.0、6.4MPa
连接方式	内螺纹
气源驱动	压缩空气4-6bar(可带手轮)
温度范围	软密封:-30～180℃；硬密封:-40～425℃
阀体结构	三片式球阀（开度可选）
密封材料	聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）
适用介质	气体、液体、油类、腐蚀性介质等
阀体材质	开关模式（开关两位控制），调节型（4-20mA信号）

三片式球阀与一片式、二片式的区别：
一片式球阀是一体式的，由一个塞头将球体固定，属于整体式的阀体,常用于小尺寸的阀门。
二片式球阀为两部分组成，由两片阀体夹住球体固定的，维修相对复杂，中间的螺丝松紧度很关键，关系到是否泄露的可能。
三片式球阀由左右两片阀体与中间阀体组成，再由两边带颈法兰夹住，其压力比其他两种球阀承受的压力要高些。
一般情况下内丝球阀多用一片式或三片式，而三片式球阀一般多为精铸阀门，二片式多用于法兰阀门。
