沪工恒牌 GHQ961F-10U耐腐蚀UPVC电动球阀快装塑料球阀

球阀

GHQ961F-10U耐腐蚀UPVC电动球阀快装塑料球阀

*** : 沪工恒型号 : GHQ961F-10U 材质 : 塑料连接形式 : 快装结构形式 : 浮动球球阀公称通径 : 15-100 适用介质 : 水压力环境 : 常压工作温度 : 常温标准 : 国标流动方向 : 单向驱动方式 : 电动零部件及配件 : 执行器用途 : 截止类型(通道位置)...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2022-01-06

免费询价

24小时免费咨询电话021-80392609

产品详情

*** :	沪工恒	型号 :	GHQ961F-10U
材质 :	塑料	连接形式 :	快装
结构形式 :	浮动球球阀	公称通径 :	15-100
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

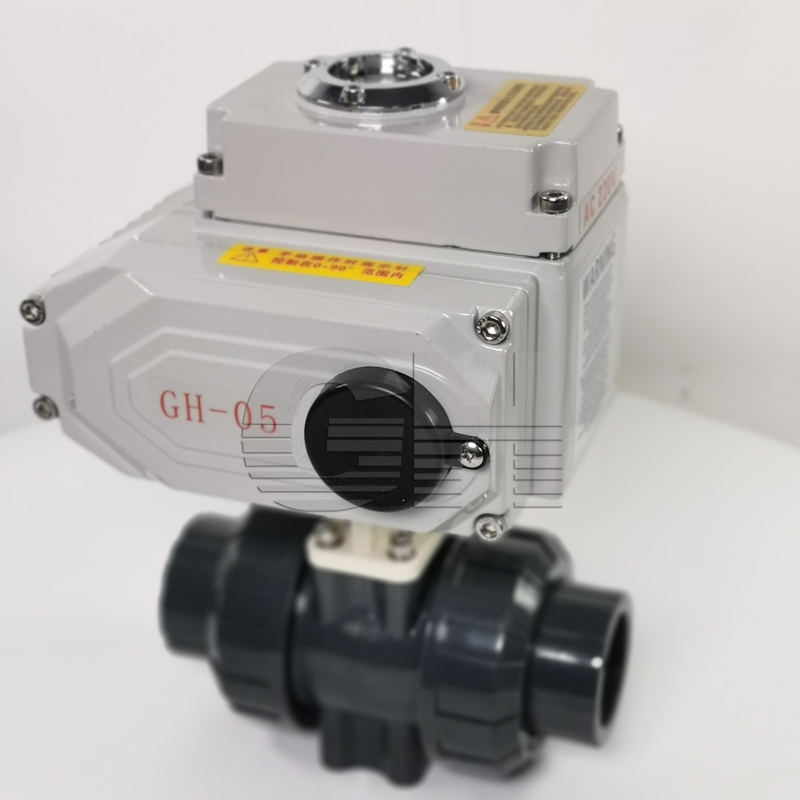

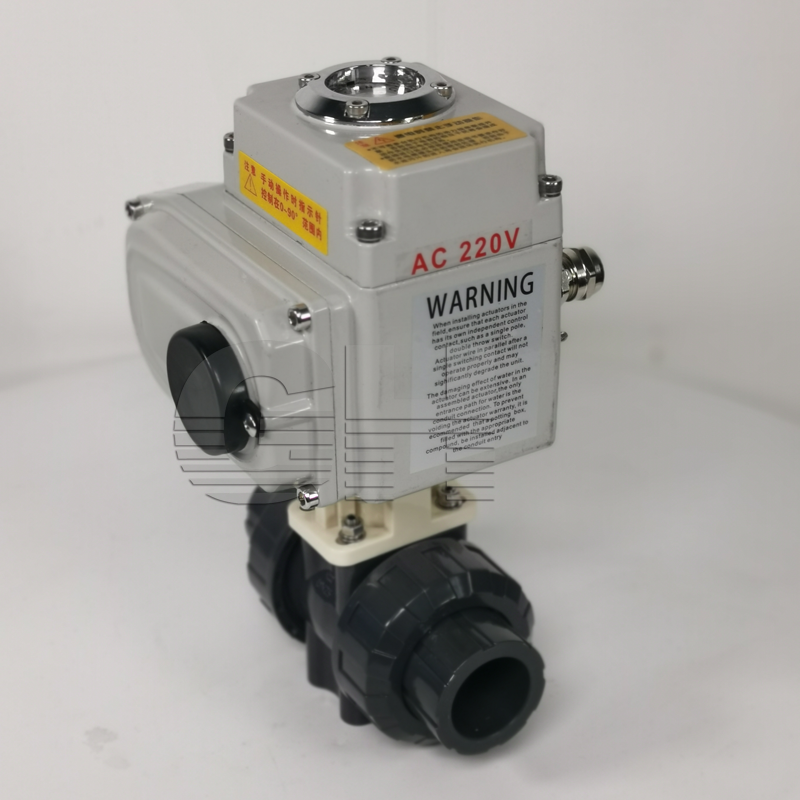

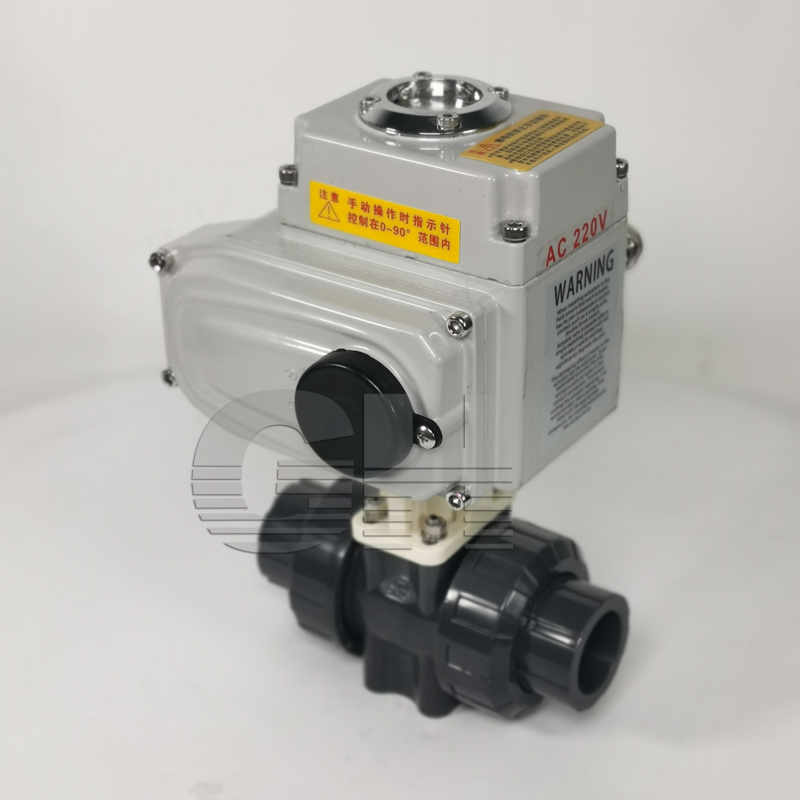

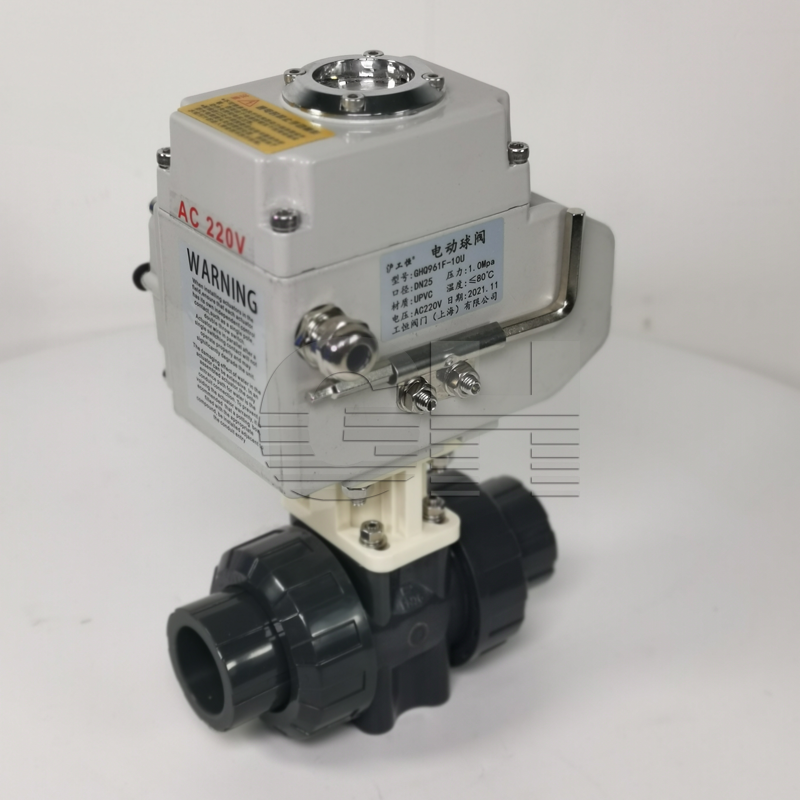

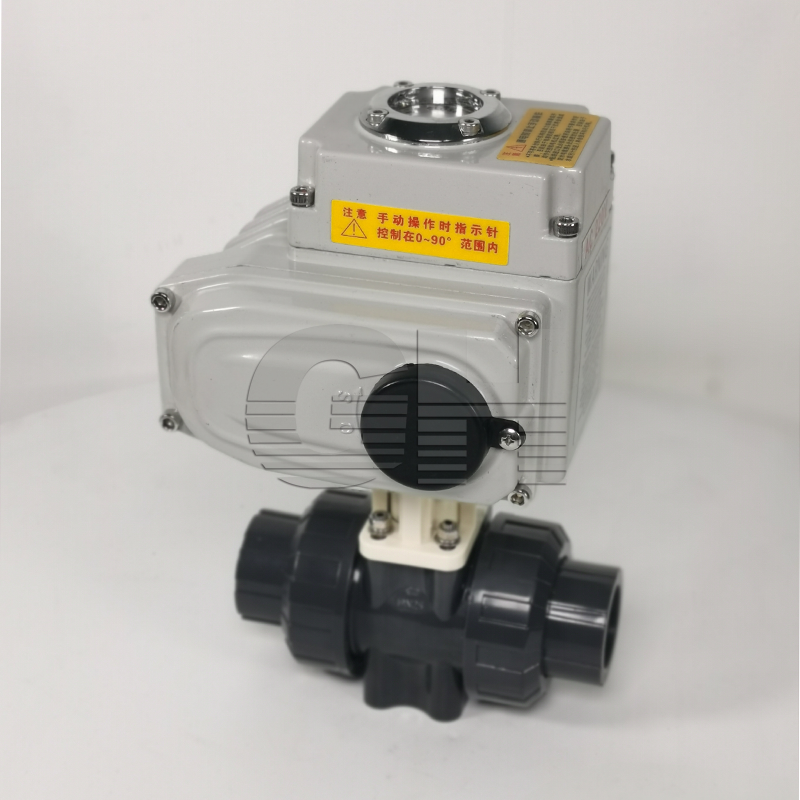

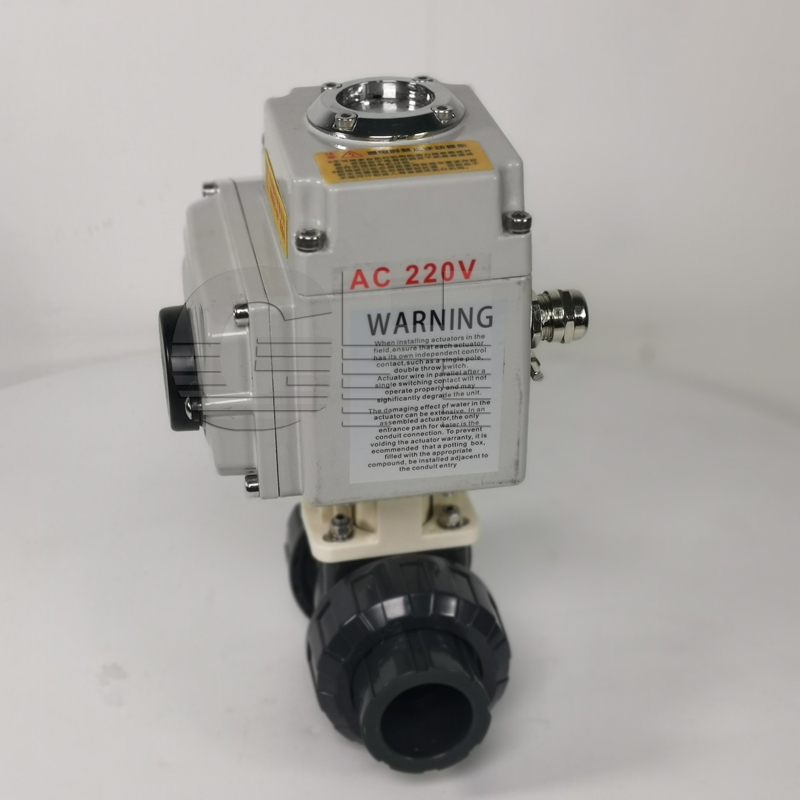

电动塑料球阀
产品说明：
电动塑料球阀具有结构紧凑、损、容易拆卸、方便维修等***点，阀体材质卫生、性强、重量轻、应用，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。球阀是一种重要的阀类，在石油化工和长输管线等领域有应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

性能参数：
公称通径：DN(mm)15-100

公称压力：(MPa)	PN1.0-1.6MPa
连接方式	法兰、螺纹、由令
阀体结构	一体、三通L、三通T
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP
密封材质	PTFE
适用温度	0～+60℃
适用介质	PVC兼容的食品工业化学溶剂
配置执行机构	可配HQ、CH等系列角行程电动执行机构
控制方式	开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

连接尺寸表：

公称通径 DN(mm)	D1	D2	D3	e			H	H1	A	J	T	工作压力（Mpa）	执行器机构选配（常温常压）
15	15	65	95	14	4	16.0	151.6	40	161	66	15	1.0	JL-005	JLQ-005
20	19	75	105	14	4	18.5	157.7	40	161	66	15	1.0	JL-005	JLQ-005
25	25	85	115	14	4	22.0	162.0	40	161	66	16	1.0	JL-005	JLQ-005
32	38	100	140	18	4	26.0	197.7	55	161	73	16	1.0	JL-005	JLQ-005
40	38	110	150	18	4	31.0	197.7	55	161	73	16	1.0	JL-008	JLQ-008
50	50	120	165	18	4	37.5	225.3	55	161	85	20	1.0	JL-010	JLQ-010
65	65	145	85	18	4	43.5	278.2	68	161	110	20	1.0	JL-020	JLQ-020
80	78	160	200	18	8	51.0	307.7	85	161	110	2	1.0	JL-020	JLQ-020
100	100	180	220	18	8	61.0	362.0	90	188	140	22	1.0	JL-020	JLQ-020
