球阀

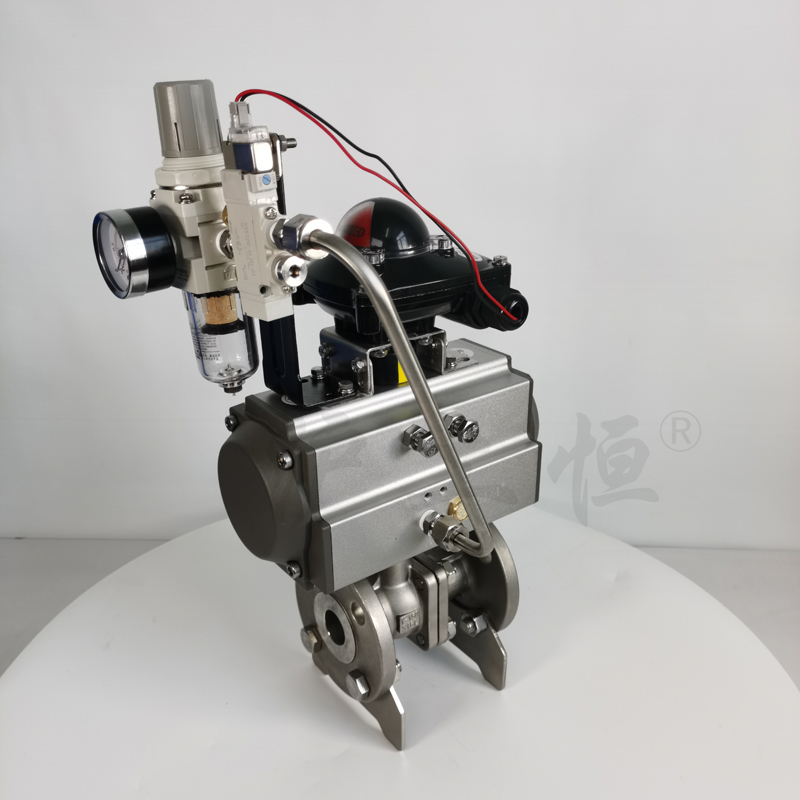

GHQ64F-配SMC电磁阀式气动美标球阀

Q641F-150LB气动美标磅级球阀Q641F-300LB 产品简介: 气动美标球阀Q641F-150LB气动美标磅级球阀Q641F-300LB气动美标法兰球阀/气动美标不锈钢球阀/气动美标碳钢球阀/气动 美标铸钢球阀/气动美标开关型球阀/气动美标调节型球阀/气动带手动美标球阀/气动美标软...

产品型号:

产品口径(DN):(mm)

产品压力(PN):(Mpa)

更新日期:2022-07-22

免费询价

24小时免费咨询电话021-80392609

  • 产品详情


Q641F-150LB气动美标磅级球阀Q641F-300LB 产品简介:
 气动美标球阀Q641F-150LB气动美标磅级球阀Q641F-300LB气动美标法兰球阀/气动美标不锈钢球阀/气动美标碳钢球阀/气动 美标铸钢球阀/气动美标开关型球阀/气动美标调节型球阀/气动带手动美标球阀/气动美标软密封球阀/气动美标硬密封球阀的阀体 通道和连接管径相等并成直径,介质几乎可以毫无损失的流过。按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用 于温度≤180°的场合,金属硬密封阀座适用于温度≤425°的场合。通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质 外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

 产品特点
1、流体阻力小,气动美标/日标球阀是所有阀类中流体阻力小的种,即使是缩径球阀,其流体阻力也相当小。
 2、气动美标/日标球阀装有止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且气动美标/日标球阀的密封能力随着介质压 力的增高而增大。
 4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
 5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故气动美标/日标球阀的使用寿命长。
 6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。 气动执行器 采用新型ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,
安全可靠。 1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。 技术参数和性能 GTD/ATD气动执行器技术参数 Q641F气动美标/日标球阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 DN15~200mm 气源压力 双作用:2-8bar/单作用:4- 8bar 公称压力 150Lb、300Lb/10K、20K 输出力矩 双作用:4N·M~10560N·M 阀轴材质 不锈钢 单作用:7N·M~2668N·M 阀体材质 碳钢、304/316/316L不锈钢 工作温度 常温型:-20℃~80℃(丁jing 橡胶O型圈) 球体材质 304/316/316L不锈钢 高温型:-20℃~160℃(氟橡 胶O型圈) 阀座密封 PTFE、PPL、金属密封 动作范围 0~90°±5° 温 度 PTFE≤180℃、PPL≤350℃、金 属密封≤450℃ 接口螺纹 GTD40~GTD83 G1/8″ 适用介质 水、石油、粘性流体、浆料、强 GTD110~GTD350/ATD52~ 氧化性介质等 270 G1/4″ 阀位信号 定位器:4~20mA/回信器:全 开全关信号 特 点 连线简单,结构紧凑、阻力小、 动作稳定 150Lb外形尺寸 公称通径DN L L1 H D D1 执行器型号 15 108 130 182 89 60.5 ATD-52 20 117 140 186 98 70 ATD-63 25 127 140 208 108 79.5 ATD-63 32 140  ATD-75 40 165 .5 ATD-75 50 178 186 295 152 120.5 ATD-83 65 190 220 306 178 139.5 ATD-92 80 203 254 329 190 152.5 ATD-105 100 229 296 384 229 190.5 ATD-125 125 356 384 420 254 216 ATD-160 150 394 501 440 279 241.3 ATD-190 200 457 533 506 394 298.5 ATD-210 300Lb外形尺寸 公称通径DN L L1 H D D1 执行器型号 15 140 140 182 95 66.5 ATD-63 20 152 140 186 117 82.5 ATD-63 25 165  ATD-75 32 178  .5 ATD-83 40 190 220 269 156 114.5 ATD-92 50 216 254 295 165 127 ATD-105 65 241 296 306 190 149 ATD-125 80 283 296 329 210 168 ATD-140 100 305 384 384 254 200 ATD-160 125 381 501 420 279 235 ATD-190 150 403 533 440 318 270 ATD-210 200 502 602 506 381 330 ATD-240根据不同控制和要求可选择下列附件: 回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。 电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。 三联件:可对气源稳压、过滤、气缸加润滑油。 手轮机构:转动手轮机构,可实现手动开、关阀。 电气定位器:输入4~20mA信号,实现阀门调节功能。 订货说明 1、气动执行器类型:双作用、单作用 2、介质类型、温度、压力 3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构













声明:本文中所有文字、数据、图片均只适用于参考,GHQ64F-配SMC电磁阀式气动美标球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
