球阀

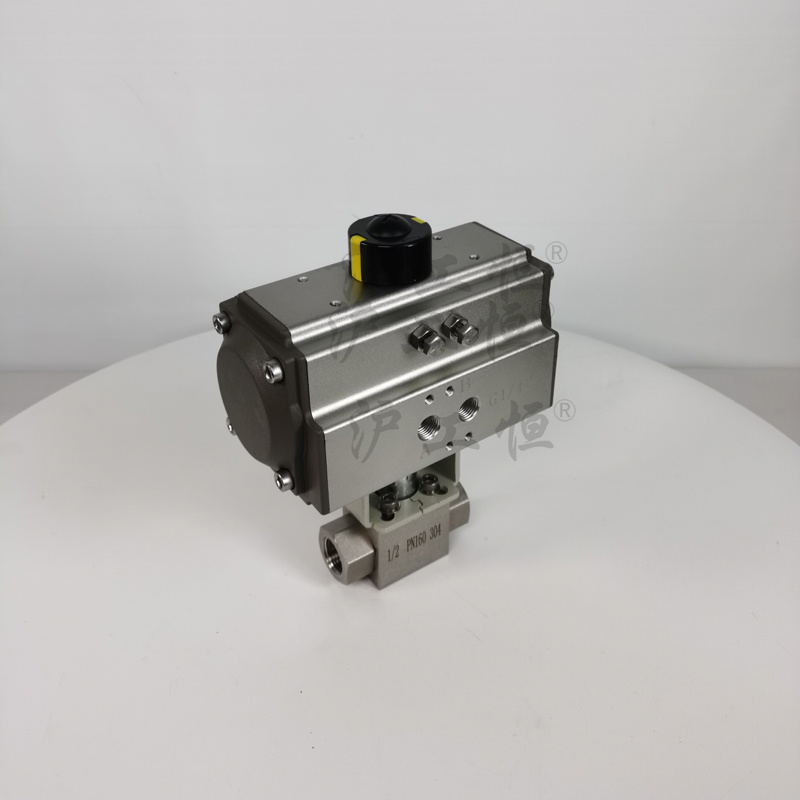

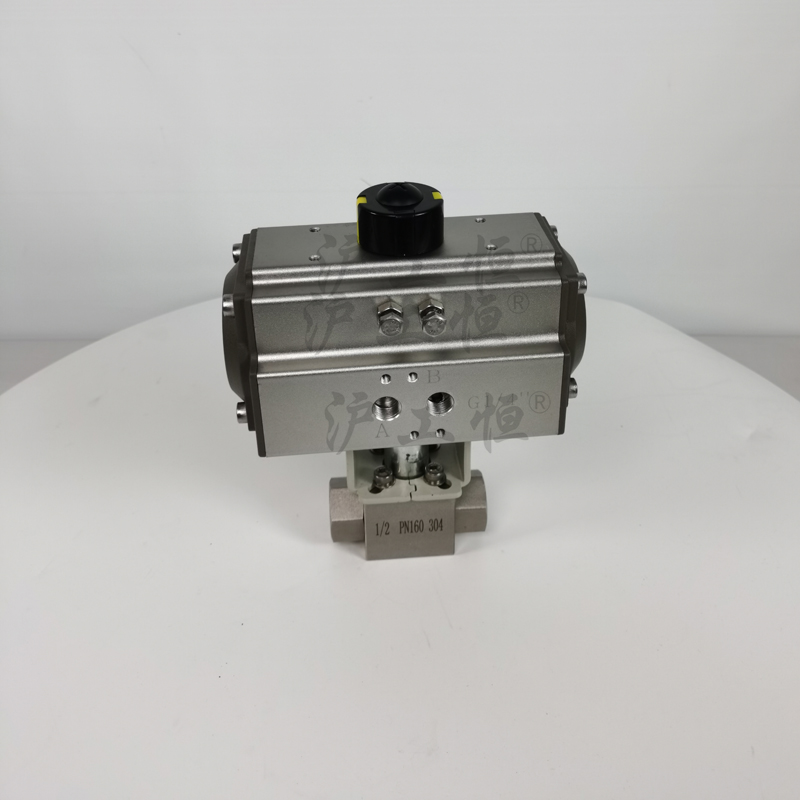

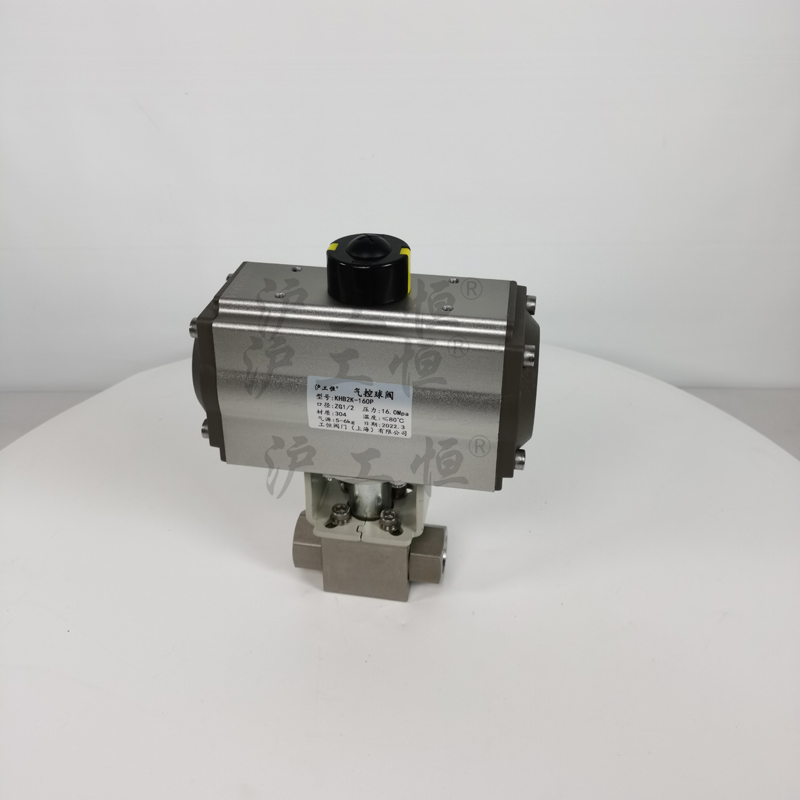

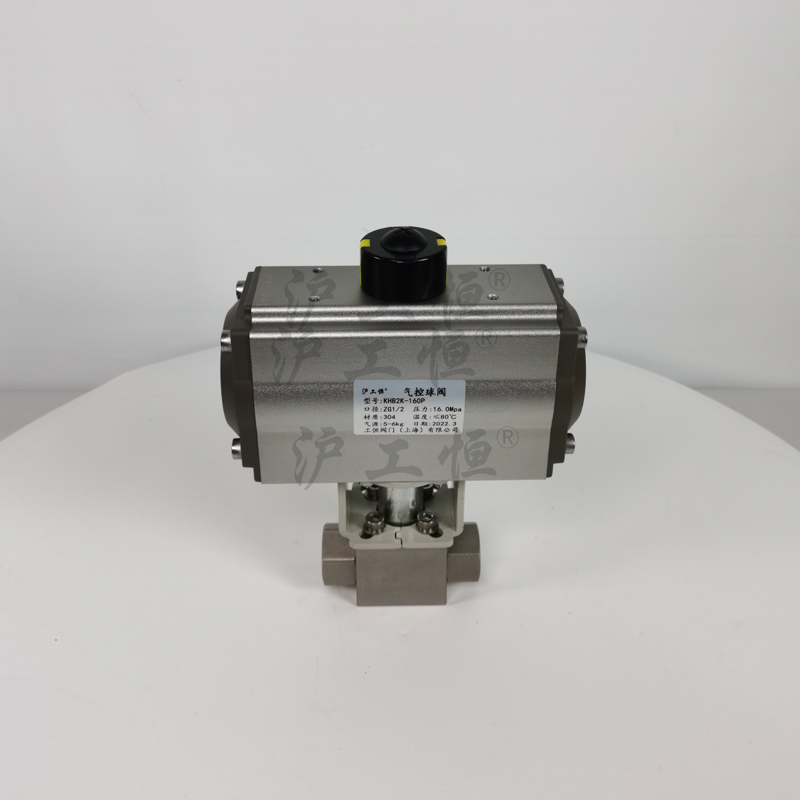

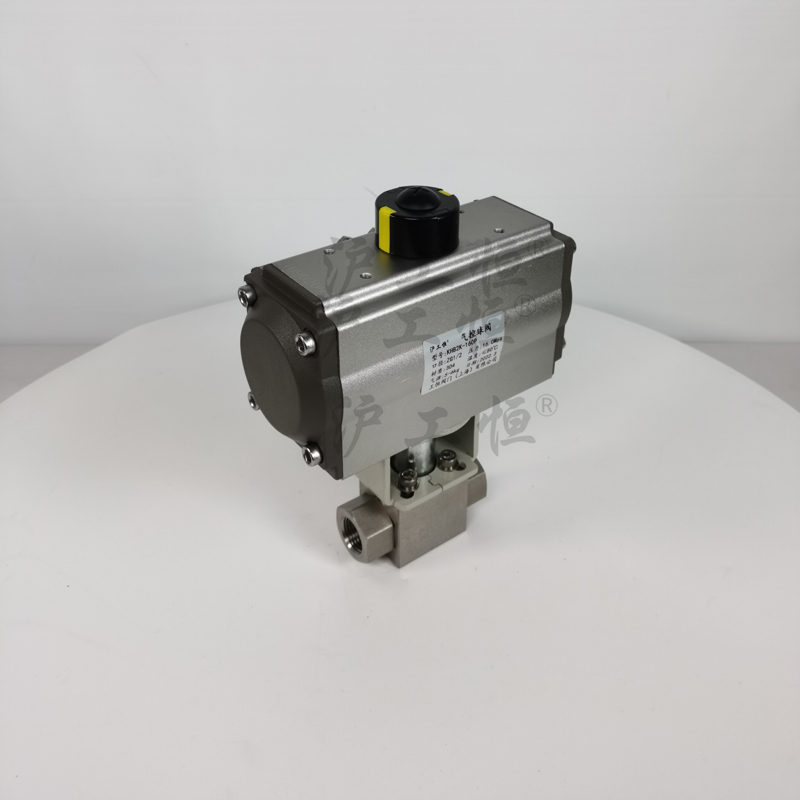

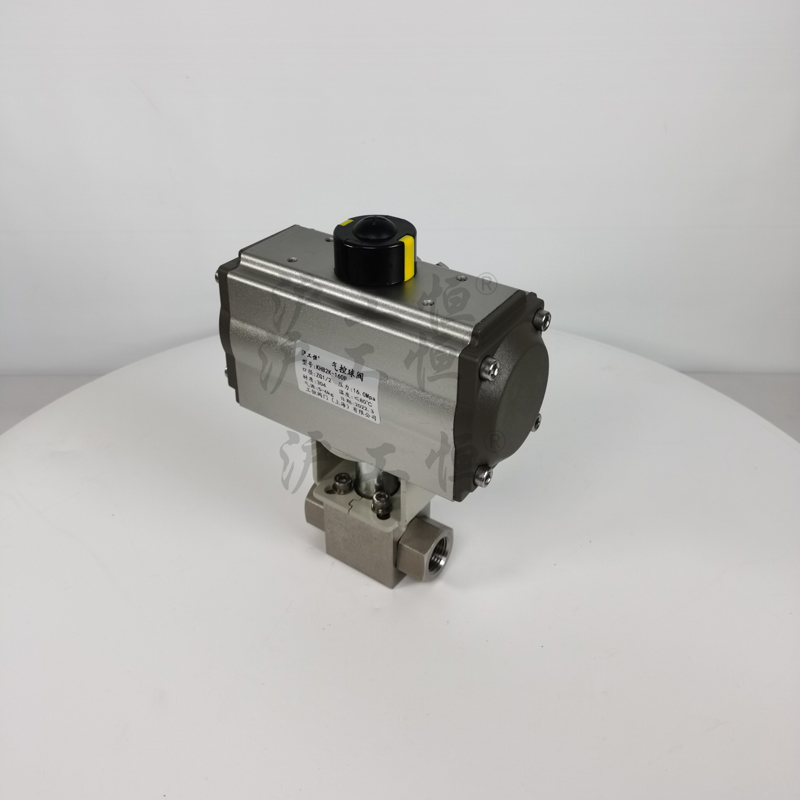

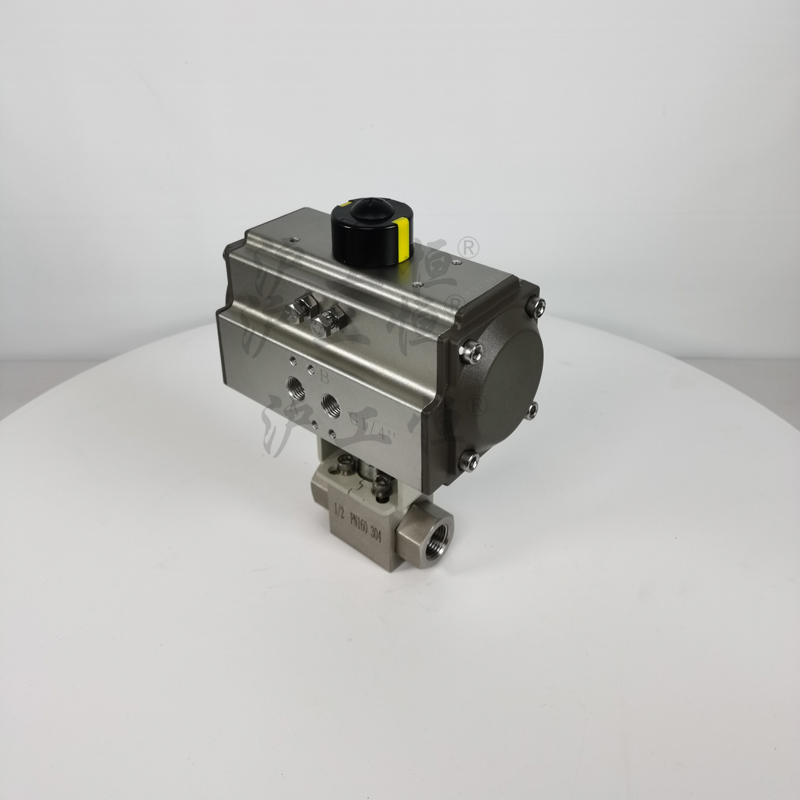

KHB2K气控球阀

气动高压球阀以压缩空气为动力，阀杆带动阀芯在阀体内转动90，可实现全开-全关动作。气动高压球阀由气动活塞式执行机构和高压球阀组成，可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2022-08-10

免费询价

24小时免费咨询电话021-80392609

产品详情

气动高压球阀以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，可实现全开-全关动作。气动高压球阀由气动活塞式执行机构和高压球阀组成，可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动高压球阀广泛应用在石油、化工、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

气动高压球阀性能参数

驱动公称通径电控公称压力适用温度连接方式阀结构阀体材质阀球材质密封材质适用介质可选附件

压缩空气4～7bar(可带手轮)

8～100mm

DC24V、AC220V、4－20MA

1.6～6.4MPa；6.4MPa以上可定制

常温PTFE：-29℃～+150℃

中温PPL：-29℃～+250℃

内螺纹

三块式

不锈钢316L、316、304、304L

不锈钢316L、316、304L、304

PTFE、PPL

气体、水、油类、轻微腐蚀性介质等

限位开关、电磁阀、减压阀

三、高压球阀主要连接尺寸

尺寸DLHW

1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
φ8	φ10	φ15	φ20	φ25	φ32	φ40	φ50	φ65	φ80	φ100
60	60	69	75	86	105	110	130	150	170	215
50	50	55	60	70	82	90	105	120	132	160
90	90	100	120	140	140	180
