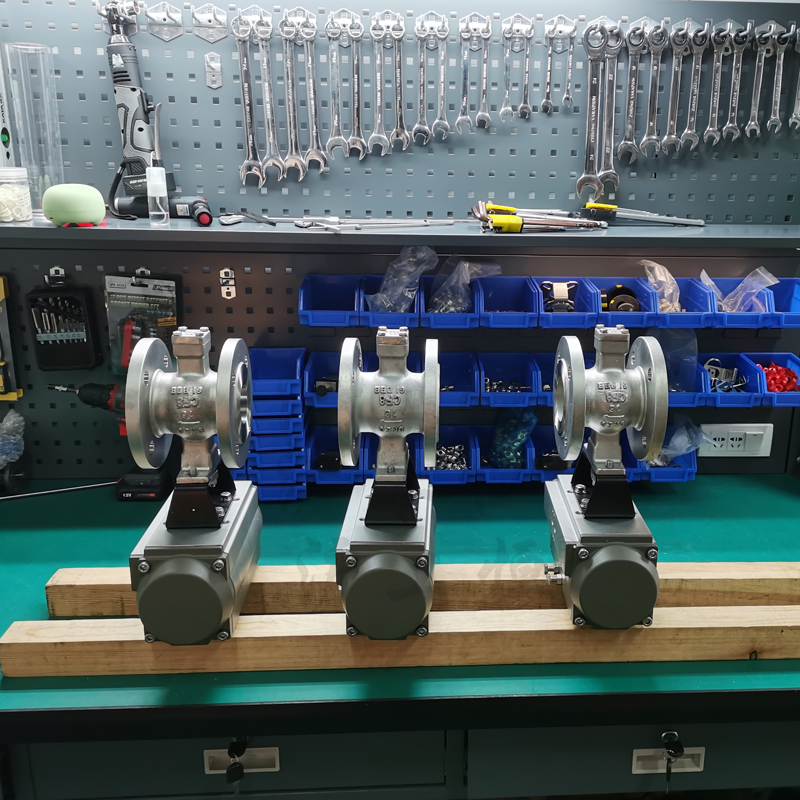

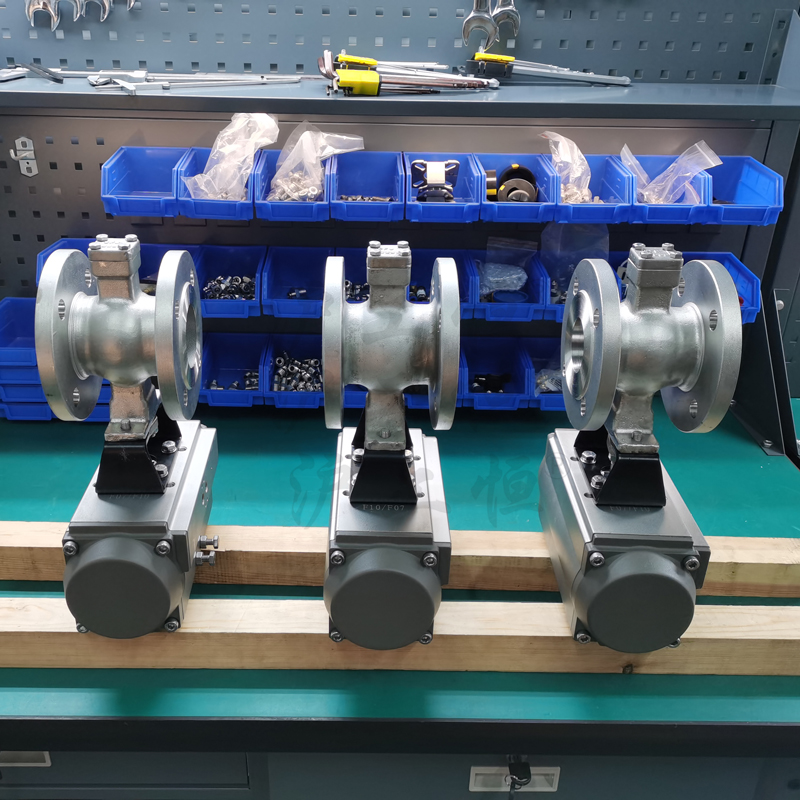

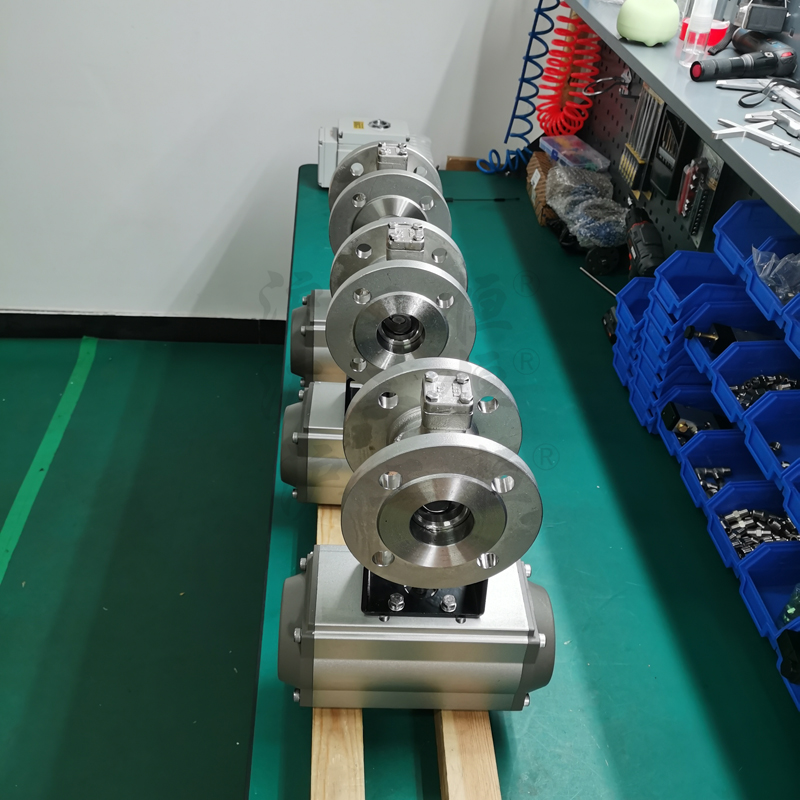

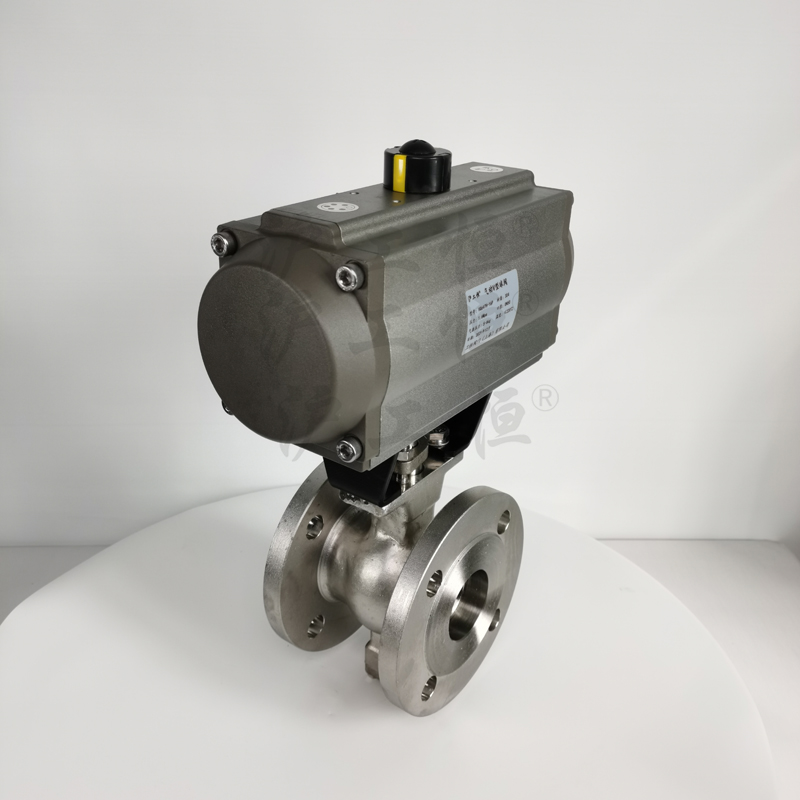

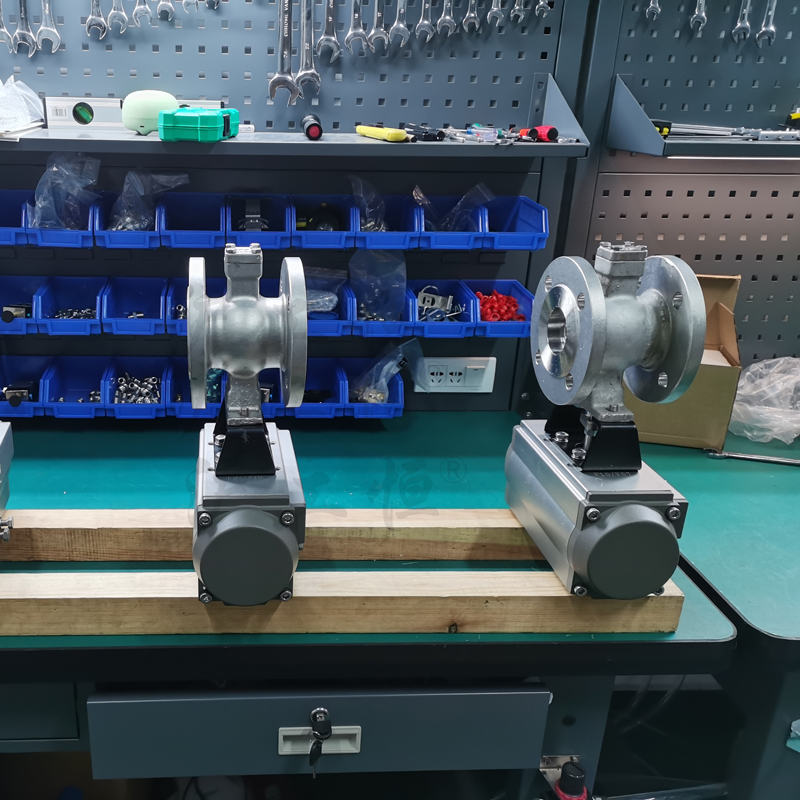

VQ647Y-16P不锈钢气动V型球阀

气动V型调节球阀产品概述: 气动V型球阀，球芯呈V形状，可实现线性调节，可调范围大。当阀门关闭时，V型缺口与阀座之间产楔形剪切作用，既具有自洁功能又能防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浮介质及粉...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2022-08-16

免费询价

24小时免费咨询电话021-80392609

产品详情

气动V型调节球阀产品概述:

　　气动V型球阀，球芯呈V形状，可实现线性调节，可调范围大。当阀门关闭时，V型缺口与阀座之间产楔形剪切作用，既具有自洁功能又能防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浮介质及粉粒状介质。配用的ZGH 系列气缸活塞式执行机构，结构简单，输出力矩大。本系列球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用形式分单作用和双作用式，调节型为双作用式。单作用式的独特***点是一旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置。产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药等领域。

主要技术参数和性能：

型式	直通式铸造球阀
公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座直径	20	26	33	40	53	66	86	104	128	170	212	255	300	340
额定流量系数Kv	25	36	63	100	184	280	400	600	950	1540	2500	3900	6150	9800
公称压力PN	PN1.6 6.4MPa
泄漏量	软密封：≤1.8×10-7×△P×DN.1/h（试验介质为液体：式中△P为压差）　　硬密封：≤10-4×阀额定容量.1h（阀额定容量的计算见附表）
气源压力	0.4~0.6MPa
连接形式	对夹式、法兰式、管道法兰按JB79-59标准
适用温度	软密封-40℃~+180℃；硬密封-40℃~+450℃
球芯转角	90度
流量特性	近似等百分比
阀体材料	A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2
球芯型式	部分球带有V形缺口
阀座材料	、不锈钢司太立硬质合金
基本误差	≤全行程的2%（带）
回差	≤全行程的2.0%（带）
死区	≤全行程的0.8%（带）
额定流量系数误差%	≤±10
