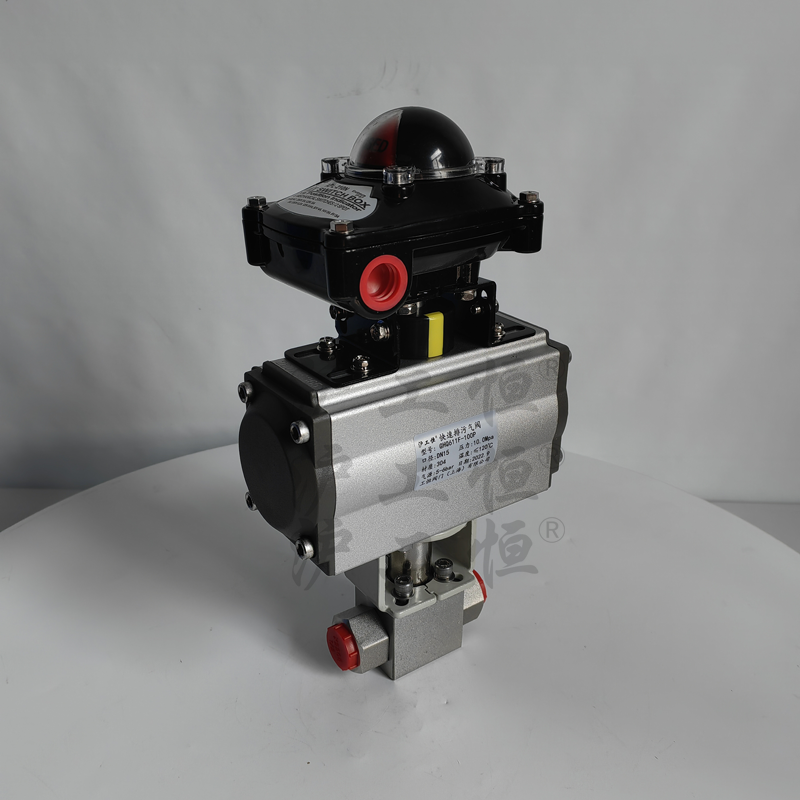

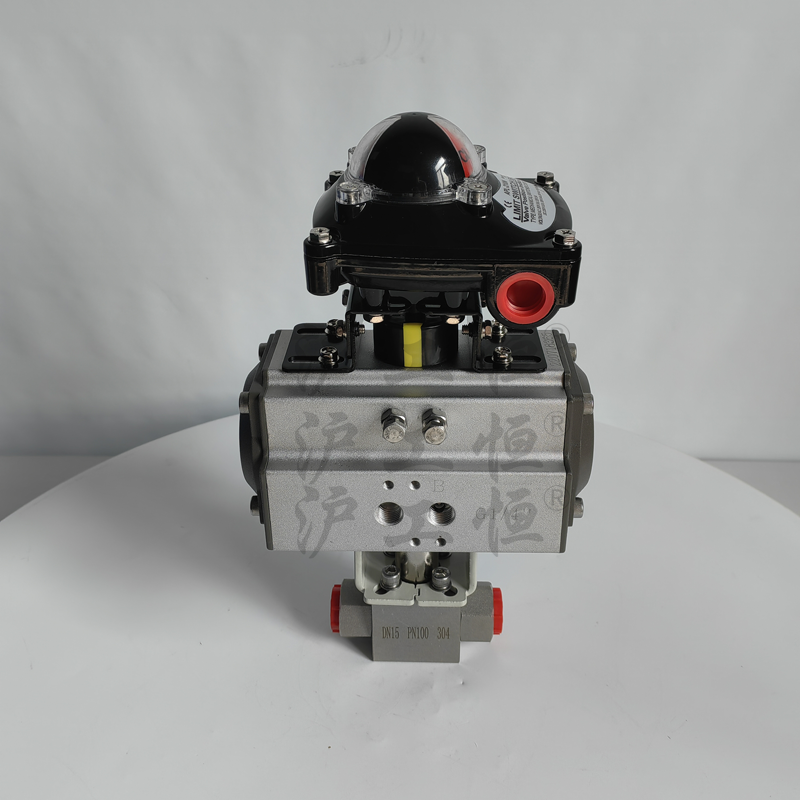

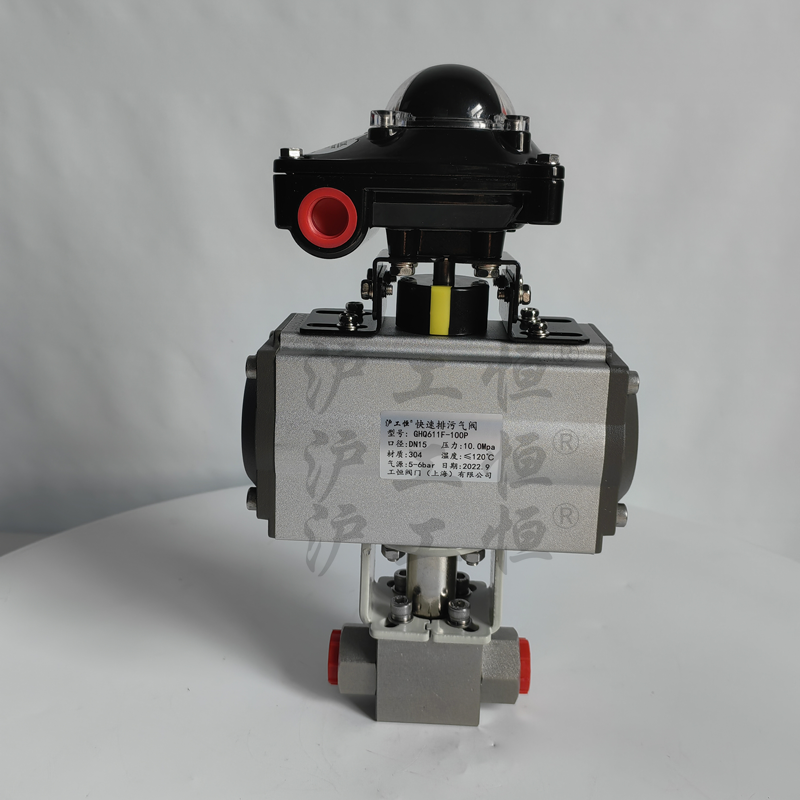

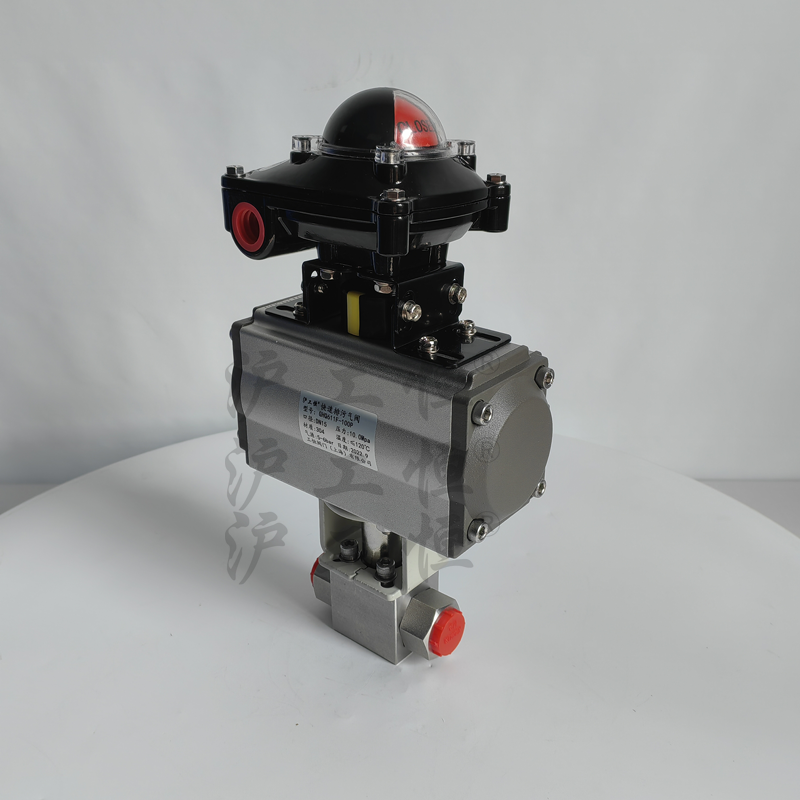

沪工恒牌 GHQ611F-100P快速排污气阀三片式丝口内螺纹电磁气动阀

球阀

GHQ611F-100P快速排污气阀三片式丝口内螺纹电磁气动阀

*** 沪工恒颜色灰色连接形式螺纹、法兰、焊接、卡套驱动方式气动结构形式浮动球球阀 3C阀门类别工业压力环境 PN10-64 公称通径 10-25mm 工作温度常温适用介质各种高腐蚀化学介质类型(通道位置) 二通式规格 DN10-25 使用范围石油，化工，天...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2022-12-09

免费询价

24小时免费咨询电话021-80392609

产品详情

***

沪工恒

颜色

灰色

连接形式

螺纹、法兰、焊接、卡套

驱动方式

气动

结构形式

浮动球球阀

3C阀门类别

工业

压力环境

PN10-64

公称通径

10-25mm

工作温度

常温

适用介质

各种高腐蚀化学介质

类型(通道位置)

二通式

规格

DN10-25

使用范围

石油，化工，天然气，石化，煤化工等行业

流动方向

单向

可售卖地

北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆

材质

不锈钢

气动内螺纹三通球阀概述：
气动内螺纹三通球阀分L型和T型，法兰连接跟螺纹连接。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

主要技术参数：
①螺纹类型：G•NPT•BSPT DIN259/2999
②阀门检验：ISO/DIN 5208—1987
③驱动装置：ISO 5211④公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤连接方式：螺纹（L型、T型）⑥阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
⑦阀球材质：不锈钢CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL
⑨适用温度：-20℃～232℃～350℃
⑩适用介质：水、油、气等某些腐蚀性液体（W•O•G）⑪气缸选配：意大利AT
⑫气缸形式：双作用、单作用（弹簧复位式）
⑬环境温度：-20℃-+80℃⑭气源压力：双作用4～8bar、单作用5～8bar
⑮产品型号：Q615F/Q614F

气动内螺纹三通球阀性能参数与主要尺寸：

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	华司	不锈钢CF8
13	螺帽	不锈钢CF8
14	锁定装置	不锈钢CF8
15	皮套	塑料
16	盲盖	不锈钢CF8M/CF8
