Q614F、Q615F型气动三通内螺纹不锈钢球阀

Q614F、Q615F型气动三通内螺纹不锈钢球阀
  • 产品型号:Q614F、Q615F
  • 产品口径(DN):15~50(mm)
  • 产品压力(PN):1.0~6.4(Mpa)
  • 产品价格:电议

产品概述 Q611F型气动三通内螺纹不锈钢球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的气动阀门,气动球阀启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。 产品执行标准 Q611F型气动三通内螺纹不锈钢 球阀 执...
浏览:   日期:2018-09-10

产品概述

Q614F、Q615F型气动三通内螺纹不锈钢球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的气动阀门,气动球阀启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

产品执行标准

Q614F、Q615F型气动三通内螺纹不锈钢球阀执行标准
设计依据 GB标准 ANSI标准
设计标准 GB/12237 ANSIB16.34
连接尺寸 GB/9113、JB/T79 ANSIB16.5
试验和检验 JB/T9002 API598

主要结构连接尺寸

Q614F、Q615F型气动三通内螺纹不锈钢球阀主要结构连接尺寸
通径 外形尺寸 执行器型号
DN in d G L L0 L1 L2 H S
15 1/2 10 1/2″ 68 34 140/178 62/75 130/136 26 GTD52/GTE65
20 3/4 15 3/4″ 78 39 140/178 62/75 135/141 32 GTD52/GTE65
25 1 20 1″ 86 43 140/214 62/91 139/173 38 GTD52/GTE80
32 11/4 25 11/4″ 111 55.5 164/214 75/91 158/186 49 GTD65/GTE80
40 11/2 32 11/2″ 126 63 164/246 75/101 165/203 56 GTD65/GTE90
50 2 38 2″ 143 71.5 190/295 91/112 202/228 70 GTD80/GTE100

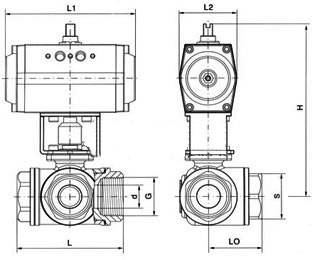

产品外形结构尺寸图:

Q614F、Q615F型气动三通内螺纹不锈钢球阀

气动球阀的维护:

气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。



气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。

气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。


声明:本文中所有文字、数据、图片均只适用于参考,Q614F、Q615F型气动三通内螺纹不锈钢球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
