产品说明：

Q641气动球阀适用于工业管道上，作为启闭装置，气动球阀是由 QZ 型气动执行机构和 Q641 型法兰直通式球阀结合组成，球阀是由阀体、空心球体、阀座、阀杆、轴承等组成。气动执行机构是球阀的驱动装置，是由箱体、汽缸、活塞、活塞杆、摇杆（或齿 条），输出轴等组成。 Q641 型气动球阀通过电磁阀控制，实现阀门的开关两位动作，从而达到管道流量开关作用。该产品广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。可适用一切腐蚀性和非腐蚀性压力不同的气体、液体、浆液及固体粉末的管线和容器上做为开关和截止装置使用，可实现现场及远距离 操作，也可实现单独或集中控制。 该产品设计、结构新颖、功能齐全、可靠、维修方便，是一种理想的管路开关控制装置。

产品性能参数：

Q641型法兰直通式气动球阀性能参数

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
Q641F-16C	16	1.6	≤180	水、气、油
Q641F-25	25	2.5
Q641F-40	40	4
Q641Y-16C	16	1.6	≤425	水、气、油含颗粒介质
Q641Y-25	25	2.5
Q641Y-40	40	4
Q641F-16P	16	1.6	≤180	硝酸类
Q641F-25P	25	2.5
Q641F-40P	40	4
Q641Y-16P	16	1.6	≤450	水、气、油含颗粒介质
Q641Y-25P	25	2.5
Q641Y-40P	40	4
Q641F-16R	16	1.6	≤180	硝酸类
Q641F-25R	25	2.5
Q641F-40R	40	4
Q641Y-16R	16	1.6	≤450	水、气、油含颗粒介质
Q641Y-25R	25	2.5
Q641Y-40R	40	4
Q641F-16I	16	1.6	-29～150	水、蒸汽、油品等
Q641F-25I	25	2.5
Q641F-40I	40	4
Q641F-63I	63	6.3

产品零部件材料：

Q641型法兰直通式气动球阀零部件材料

型号	材料
	阀体	阀杆	密封面	填料
Q641F-16C	WCB	2Cr13	PTFE、增强 PTFE	PTFE
Q641F-25		304
Q641F-40		316
Q641Y-16C		1Cr18Ni9Ti	金属堆焊钴基	柔性石墨
Q641Y-25		1Cr18Ni12Mo2Ti
Q641Y-40
Q641F-16P	CF8	304	PTFE、增强 PTFE	PTFE
Q641F-25P
Q641F-40P
Q641Y-16P			金属堆焊钴基	柔性石墨
Q641Y-25P
Q641Y-40P
Q641F-16R	CF8M	316	PTFE、增强 PTFE	PTFE
Q641F-25R
Q641F-40R
Q641Y-16R			金属堆焊钴基	柔性石墨
Q641Y-25R
Q641Y-40R
Q641F-16I	合金钢	不锈钢	—	—
Q641F-25I
Q641F-40I
Q641F-63I

产品外形及结构尺寸：

Q641型法兰直通式气动球阀PN16主要外形及结构尺寸（mm）

DN	L	D	H	H1	L0	重量/kg
15	130	95	185	39	140	6
20	130	105	189	43	140	7
25	140	115	210	48	158	8
32	165	135	265	58	211	12
40	165	145	260	62.5	211	14
50	200	160	295	76	211	18
65	220	180	340	86	268	26
80	250	195	355	100	268	34
100	280	215	430	131	408	61
125	320	245	465	148	408	104
150	360	280	580	173	543	158
200	457	335	710	219	684	276
250	533	405	790	260	684	425
300	610	460	870	305	684	580

Q641型法兰直通式气动球阀PN25主要外形及结构尺寸（mm）

DN	L	D	H	H1	L0	重量/kg
15	140	95	185	39	140	6
20	152	105	189	43	140	7
25	165	115	210	48	158	10
32	178	135	265	58	211	14
40	190	145	283	62.5	211	16
50	216	160	295	76	247	22
65	241	180	340	86	268	34
80	283	195	355	100	268	40
100	305	230	455	134	408	78
125	381	270	515	148	437	130
150	403	300	600	173	543	195
200	419	360	740	223	684	297
250	568	425	920	283	684	460
300	648	485	955	321	684	700

Q641型法兰直通式气动球阀PN40主要外形及结构尺寸（mm）

DN	L	D	H	H1	L0	重量/kg
15	140	95	185	39	140	7
20	152	105	189	43	140	8
25	165	115	210	48	158	11
32	178	135	265	58	211	15
40	190	145	283	62.5	247	19
50	216	160	295	76	247	22
65	241	180	340	86	268	33
80	283	195	380	100	315	44
100	305	230	455	134	408	84
125	381	270	515	148	543	162
150	403	300	600	173	543	197
200	419	375	740	223	684	342
250	568	445	920	283	684	500
300	648	510	955	321	684	705

Q641型法兰直通式气动球阀PN63主要外形及结构尺寸（mm）

DN	L	D	H	H1	重量/kg
15	140	105	70	210	—
20	152	130	75	250	7.2
25	165	140	85	261	9
32	178	155	100	262	13
40	190	170	115	294	15
50	216	180	130	352	19
65	241	205	155	398	42
80	283	215	180	461	50
100	305	250	210	488	68
125	381	—	—	—	108
150	403	—	—	—	140

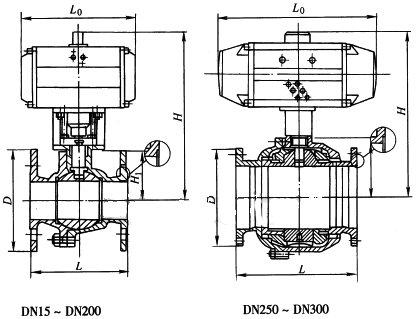

产品外形尺寸图：
