Q644F、Q645F-16C型气动三通法兰铸钢球阀

Q644F、Q645F-16C型气动三通法兰铸钢球阀
  • 产品型号:Q644F、Q645F-16C
  • 产品口径(DN):15~300(mm)
  • 产品压力(PN):1.6(Mpa)
  • 产品价格:电议

产品概述 Q641F-16C型气动三通法兰铸钢球阀可分为T型气动三通球阀和L型气动三通球阀。T型 三通球阀 能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型三通球阀只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只能起到分...
浏览:   日期:2018-09-10

产品概述

Q644F、Q645F-16C型气动三通法兰铸钢球阀可分为T型气动三通球阀和L型气动三通球阀。T型三通球阀能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型三通球阀只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只能起到分流作用。气动三通球阀特点如下:
1、三通球阀一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
2、三通球阀在结构上采用一体化结枸,四面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化。
3、三通球阀结构紧凑、启闭迅速、流道畅通、流体阻力小。

主要性能参数

Q644F、Q645F-16C型气动三通法兰铸钢球阀主要性能参数
公称压力
PN(MPa)
试验压力
壳体 高压液密封 低压液密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度 -28~350℃
应用规范 连接法兰 JB79-59 GB9113、
HG20592-97、 ANSI B16.5
检验试验 JB/T 9092-99 、API598

主要零件材料

Q644F、Q645F-16C型气动三通法兰铸钢球阀主要零件材料
零件名称 材质
GB ASTM
阀体、阀盖 WCB A216-WCB
密封圈 PTFE、对位聚苯 PTFE、对位聚苯
球体 1Cr18Ni9Ti SS 304
阀座、阀杆 2Cr13 A246-416
双头螺栓 35CrMoA A193-B7

产品外形结构尺寸

Q644F、Q645F-16C型气动三通法兰铸钢球阀外形结构尺寸(mm)
型号 公称通径
DN(mm)
尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q641F-16 L型 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800

Q644F、Q645F-16C型气动三通法兰铸钢球阀外形结构尺寸(mm)
型号 公称通径
DN(mm)
尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q641F-16 T型 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100

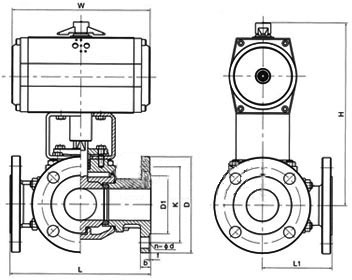

产品外形结构尺寸图:

Q644F、Q645F-16C型气动三通法兰铸钢球阀外形结构尺寸图

气动球阀的维护:

气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。



气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。

气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。


声明:本文中所有文字、数据、图片均只适用于参考,Q644F、Q645F-16C型气动三通法兰铸钢球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
