QJH型法兰式高压球芯截止阀
产品概述 QJH型法兰式高压球芯截止阀设计结构紧凑、体积...
- 产品详情
产品概述
QJH型法兰式高压球芯截止阀设计结构紧凑、体积小。采用锻钢阀体，密封环为自润滑工程塑料，耐高压，密封性好，手把搬动灵活舒适。QJH型法兰式高压球芯截止阀为法兰式连接，法兰有方法兰和圆法兰两种。球阀芯及阀体内外表面均做防腐处理，适用于各种油类及水基乳化液为介质的液压系统。可用于高、中、低压系统管道做为手动开关阀使用。
公称压力：31.5MPa
试验压力：48MPa
工作温度：-20~+80℃ (如需高温球阀订货时请说明）
适用介质：矿物油、水、乙二醇、其它混合液体

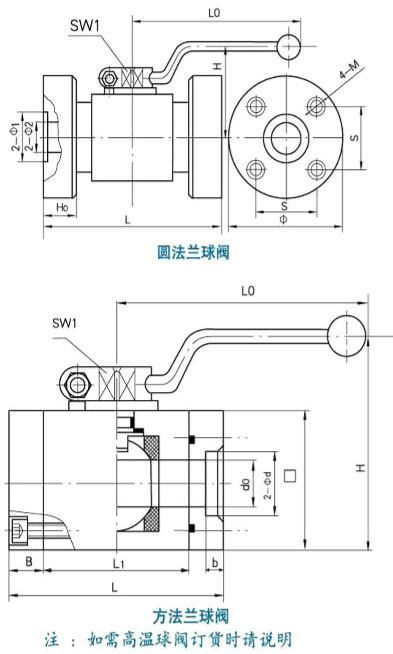

主要外形连接尺寸
|
型号 (DN) |
L | H | H0 | S | Φ | Φ1 | Φ2 | 4-M | SW1 | L0 |
| QJH-10F | 98 | 44 | 20 | 36 | 68 | 22 | 10 | M10 | 9 | 140 |
| QJH-15F | 108 | 46 | 20 | 40 | 75 | 24 | 15 | M10 | 9 | 140 |
| QJH-20F | 118 | 48 | 20 | 42 | 78 | 30 | 20 | M10 | 11 | 160 |
| QJH-25F | 128 | 56 | 23 | 56 | 100 | 38 | 25 | M12 | 14 | 185 |
| QJH-32F | 140 | 63 | 25 | 62 | 110 | 45 | 32 | M12 | 14 | 185 |
| QJH-40F | 160 | 74 | 28 | 73 | 130 | 55 | 40 | M16 | 17 | 280 |
|
型号 (DN) |
L | L1 | do | 2-Φd | B | b | □ | H | SW1 | L0 |
| QJH-50F | 180 | 116 | 45 | 62 | 32 | 20 | 110×110 | 150 | 17 | 280 |
| QJH-65F | 210 | 130 | 56 | 77 | 40 | 22 | 130×130 | 180 | 19 | 350 |
| QJH-80F | 240 | 150 | 70 | 91 | 45 | 25 | 150×150 | 190 | 19 | 350 |
| QJH-100F | 260 | 160 | 85 | 116 | 45 | 25 | 170×170 | 220 | 22 | 400 |
声明：本文中所有文字、数据、图片均只适用于参考，QJH型法兰式高压球芯截止阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
