QJH型外螺纹带焊接管高压三通球芯截止阀

产品概述 工开生产的L、T系列的QJH型外螺纹带焊接管高压三通球芯截止阀具有操作灵活、流阻...

产品型号:QJH

产品口径(DN):DN6~40(mm)

产品压力(PN):31.5Mpa(Mpa)

更新日期:2016-11-30

免费询价

24小时免费咨询电话021-80392609

  • 产品详情
产品概述
工开生产的L、T系列的QJH型外螺纹带焊接管高压三通球芯截止阀具有操作灵活、流阻小、换向迅速、密封性能好等特点。它适用于对气体介质或液体介质进行分流。使用一台三通阀可代替两台乃到三台普通阀门的工作。
因此不但管路更为有效,而且也降低了投资和成本。QJH型外螺纹带焊接管高压三通球芯截止阀主要适用于液压系统、化工、炼油设备三路管中的流向切换。本三通球阀可装上电动或气动装置以实现摇控或自控。
工开生产的外螺纹带焊接管高压三通球芯截止阀可做成L型(直角形),也可做成T形如图所示。可使用任何一个端口与侧口接通。对由侧口流入的介质进行分流,而进入任何一个端口。也可使进入两端口的不同介质混合从侧口流出。用同一台三通球阀来控制旁边系统或循环系统,也可以控制液体从不同的储存地点流进或流出。
公称压力:31.5MPa
试验压力:40MPa
工作压力:31.5MPa
工作温度:t≤80℃

三通球阀流向示意图
三通球阀流向示意图


主要外形结构尺寸

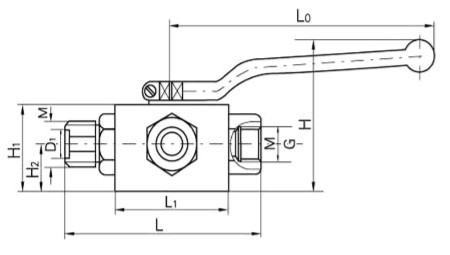

QJH型外螺纹带焊接管高压三通球芯截止阀主要外形结构尺寸图

QJH型外螺纹带焊接管高压三通球芯截止阀主要外形结构尺寸
型号 M L L1 L2 L0 H1 H2 H 4-Φd D1
QJH-T6WL 16×1.5 110 70 55 170 40 22 80 7 13
QJH-T10WL 27×1.5 125 80 65 170 50 27 90 7 19
QJH-T15WL 30×1.5 160 100 80 170 60 31 100 9 24
QJH-T20WL 36×2 166 113 85 230 67 36 110 9 30
QJH-T25WL 42×2 188 118 95 230 75 40 120 9 32
QJH-T32WL 52×2 188 118 95 250 75 40 125 9 40
QJH-T40WL 60×2 188 118 95 250 75 40 125 9 50
