Z941H、Z941Y、Z941W型900(Lb)美标法兰连接钢制电动楔式闸阀更新日期：2013-08-12
主要性能参数
主要外形及结构尺寸
| 型号 | PN |
工作压力 (Mpa) |
适用温度 （℃） |
适用介质 | 材料 | |||
| 阀体、阀盖 | 闸板 | 阀座 | 阀杆 | |||||
| Z941H-900(Lb) | 900 | 13.15 | ≤200 | 非腐蚀性介质 | 碳钢 | 碳钢+铬钢或钴铬钨 | 碳钢+铬钢或钴铬钨 | 铬钢 |
| 11.62 | ≤300 | |||||||
| 8.63 | ≤425 | |||||||
| Z941Y-900(Lb) | 13.15 | ≤200 | ||||||
| 11.62 | ≤300 | |||||||
| 8.63 | ≤425 | |||||||
| Z941Y-900(Lb)I | 12.07 | ≤350 | 腐蚀性介质 | 铬钼钢 | 铬钼钢+钴铬钨 | 铬镍钛钢+钴铬钨 | 铬镍钛钢 | |
| 10.14 | ≤450 | |||||||
| 3.83 | ≤550 | |||||||
| Z941W-900(Lb)P | 900 | 9.83 | ≤200 | 铬镍钛钢 | 铬镍钛钢+钴铬钨 | 铬镍钛钢+钴铬钨 | 铬镍钛钢 | |
| Z941W-900(Lb)R | 10.7 | 铬镍钼钛钢 | 铬镍钼钛钢+钴铬钨 | 铬镍钼钛钢+钴铬钨 | 铬镍钼钛钢 | |||
| Z941Y-900(Lb)P | 9.83 | 铬镍钛钢 | 铬镍钛钢+钴铬钨 | 铬镍钛钢+钴铬钨 | 铬镍钛钢 | |||
| Z941Y-900(Lb)R | 10.7 | 铬镍钼钛钢 | 铬镍钼钛钢+钴铬钨 | 铬镍钼钛钢+钴铬钨 | 铬镍钼钛钢 | |||

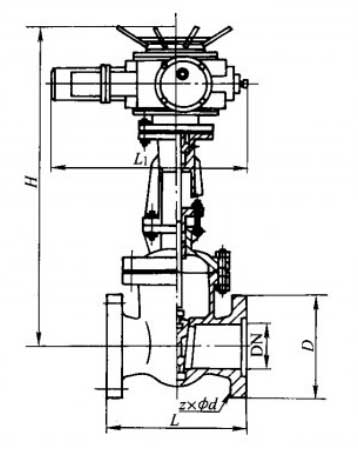

主要外形及结构尺寸
| DN/in | DN | L | D | H | L1 | 转矩/N.m | 重量/kg |
| 2 | 50 | 368 | 500 | 700 | 575 | 200 | 136 |
| 2 1/2 | 65 | 419 | 305 | 750 | 911 | 500 | 175 |
| 3 | 80 | 381 | 305 | 815 | 911 | 500 | 206 |
| 4 | 100 | 457 | 305 | 860 | 911 | 500 | 300 |
| 5 | 125 | 559 | 305 | 985 | 1052 | 700 | 450 |
| 6 | 150 | 610 | 305 | 1224 | 1052 | 700 | 601 |
| 8 | 200 | 737 | 305 | 1490 | 1052 | 1200 | 860 |
| 10 | 250 | 838 | 305 | ﹣ | 1052 | 1800 | ﹣ |
| 12 | 300 | 965 | 305 | ﹣ | 1378 | 2700 | ﹣ |
