Z941H、Z941Y、Z941W型PN100~PN200钢制电动楔式闸阀更新日期：2013-08-14

主要性能参数
Z941H、Z941Y、Z941W型PN100～PN200钢制电动楔式闸阀主要性能参数
型号 PN 工作压力
(Mpa)		 适用温度
（℃）		 适用介质 材料
阀体、阀盖、闸板 阀杆 密封面 填料
Z941H-100～200 100～200 10.0～20.0 ≤425 水、蒸汽、油品 碳素钢 铬不锈钢 堆焊铁基合金 石棉石墨或柔性石墨
Z941Y-100～200 堆焊硬质合金
Z941Y-100I～200I ≤550 油品、蒸汽 铬钼合金钢 铬钼合金钢 堆焊硬质合金 柔性石墨
Z941Y-100P～200P ≤150 弱腐蚀性介质 铬镍钛不锈钢 铬镍钛不锈钢 堆焊硬质合金 聚四氟乙烯
Z941Y-100R～200R ≤200 醋酸类 铬镍钼不锈钢 铬镍钛不锈钢 铬镍钼钛不锈钢 柔性石墨或聚四氟乙烯
Z941W-100R 100 10 ≤200 醋酸类 铬镍钼钛不锈钢 铬镍钼钛不锈钢 本体 柔性石墨或聚四氟乙烯
Z941W-100I ≤550 油品、蒸汽 铬钼合金钢 耐热钢或不锈钢 本体 柔性石墨或聚四氟乙烯
Z941W-100P ≤150 弱腐蚀性介质 铬镍钛不锈钢 铬镍钛不锈钢 本体 柔性石墨或聚四氟乙烯

主要外形及结构尺寸
Z941H、Z941Y、Z941W型PN100钢制电动楔式闸阀主要外形及结构尺寸（mm)
DN L D D1 D2 D8 b z×Φd H 重量/kg
50 250 195 145 112 85 25 4×Φ25 680 150
65 280 220 170 138 110 32 8×Φ25 730 180
80 310 230 180 148 115 34 8×Φ25 795 190
100 350 365 210 172 145 38 8×Φ30 880 300
125 400 310 250 210 175 42 8×Φ34 943 440
150 450 350 290 250 205 46 12×Φ34 1234 400
200 550 430 360 312 260 54 12×Φ41 1339 684
250 650 500 430 382 313 60 12×Φ41 1470 803
300 750 585 500 442 364 70 16×Φ48 1830 1568
350 850 655 560 498 420 76 16×Φ54 2185 1510

Z941H、Z941Y、Z941W型PN160钢制电动楔式闸阀主要外形及结构尺寸（mm)
DN L D D1 D2 D8 b z×Φd H 重量/kg
50 300 215 165 132 95 36 8×Φ25 700 250
65 340 245 190 152 110 44 8×Φ30 750 250
80 390 260 205 168 130 46 8×Φ30 815 250
100 450 300 240 200 160 48 8×Φ34 860 ﹣
125 525 355 285 238 190 60 8×Φ41 970 ﹣
150 600 390 318 270 205 66 12×Φ41 1224 ﹣
200 750 480 400 345 275 78 12×Φ48 1490 ﹣

Z941H、Z941Y、Z941W型PN160钢制电动楔式闸阀主要外形及结构尺寸（mm)
DN L D D1 D2 D8 b z×Φd H
50 350 210 160 128 95 40 8×Φ27 712
65 410 260 203 165 1110 48 8×Φ30 765
80 470 290 230 190 160 54 8×Φ34 850
100 550 360 292 245 190 66 8×Φ41 980
125 650 385 318 270 205 76 12×Φ41 1080
150 750 440 360 305 240 82 12×Φ48 1140

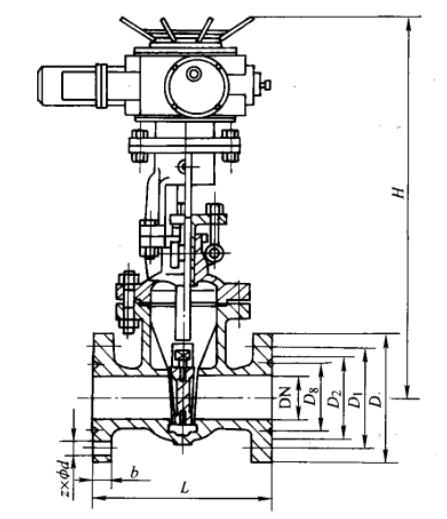

Z941H、Z941Y、Z941W型PN100~PN200钢制电动楔式闸阀外形结构尺寸图
