HAV文丘里角型气动调节阀

HAV文丘里角型气动调节阀
  • 产品型号:HAV
  • 产品口径(DN):25~150(mm)
  • 产品压力(PN):1.6~6.4(Mpa)
  • 产品价格:电议

产品概述

HAV文丘里角型气动调节阀阀芯采用上导向结构,阀结构紧凑,压降损失小,流量大,可调范围广。适用于控制含有颗粒的流体和泥浆、粘性或闪蒸流体。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。本产品符合GB/T4213-92。



技术参数和性能

HAV文丘里角型气动调节阀技术参数和性能
公称通径 25 40 50 65 80 100 125 150
阀体型式 角型单座铸造球型阀
公称通径 25、40、50、65、80、100、125、150mm
公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
连接型式 法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接标准 嵌接焊SW(25~50mm) 对接焊BW(65~200mm)
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG16L)钛等
上阀盖 常温型 -17~+230℃
伸长I型 -45~-17℃、 +230~+566℃
伸长Ⅱ型 -100~-45℃
伸长Ⅲ型 -196~-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式 单座柱塞型阀芯
流量特性 等百分比特性(%)和线性特性(L)
阀芯材料 不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行器技术参数

HAV文丘里角型气动调节阀执行器技术参数
执行器型式 HA多弹簧薄膜执行机构、VP双作用气缸活塞执行机构
膜片材料 丁腈橡胶夹尼龙布
弹簧范围 20~100、80~240KPa
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

主要性能指标

HAV文丘里角型气动调节阀主要性能指标
泄漏量   小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
可调范围 50:1

Cv值和行程

HAV文丘里角型气动调节阀Cv值和行程
公称通径   25    40   50   65   80   100 125  150
阀座直径  1.0  1.6  2.5  4.0  6.3  10 20 25 32 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 125
额定Cv值 1 1 17 24 17 24 44 24 44 68 4 4 68 99 68 99 175 99 175 275 175 275 395
额定行程   14.3      25      38      50

流量特性

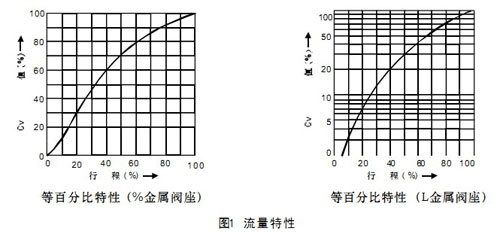

HAV文丘里角型调节阀流量特性图


批量气动调节阀照片




声明:本文中所有文字、数据、图片均只适用于参考,HAV文丘里角型气动调节阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
