简单介绍阀门法兰连接形式有哪几种

日期:2018-11-15浏览:
阀门与管道的连接形式主要有法兰连接、焊接连接、对夹连接、螺纹连接、卡箍连接、卡套连接等方式,法兰连接在 阀门 中也是zui多的连接形式,下边就简单介绍下阀门的法兰安装形式有哪几种? (1)光滑式:用于压力不高的阀门。加工比较方便 (2)凹凸式:工作

阀门与管道的连接形式主要有法兰连接、焊接连接、对夹连接、螺纹连接、卡箍连接、卡套连接等方式,法兰连接在阀门中也是zui多的连接形式,下边就简单介绍下阀门的法兰安装形式有哪几种?

      (1)光滑式:用于压力不高的阀门。加工比较方便

      (2)凹凸式:工作压力较高,为了更好的保护阀门,我们可以加以硬质垫圈,使法兰密封更好。

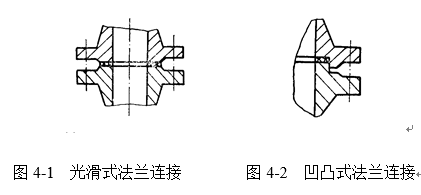

光滑式法兰连接以及凹凸式法兰连接示意图
      (3)榫槽式:可用塑性变形较大的垫圈,在腐蚀性介质中使用较广泛,密封效果较好。

      (4)梯形槽式:用椭圆形金属环作垫圈,使用于工作压力≥64公斤/平方厘米的阀门,或高温阀门。

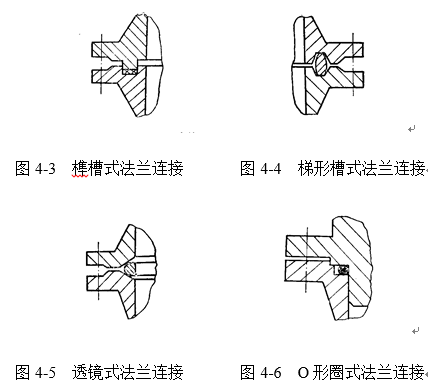

榫槽式法兰连接以及梯形槽式法兰连接示意图

      (5)透镜式:垫圈是透镜形状,用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门,或高温阀门。

      (6)O形圈式:这是一种较新的法兰连接形式,它是随着各种橡胶O形圈的出现,而发展起来的,它在密封效果上比一般平垫圈可靠。

       法兰连接的特点:法兰连接的阀门,其安装和拆卸都比较方便,但是法兰连接比螺纹连接的阀门笨重,相应价格也价高,因此它适用于各种通径和压力的管道连接。当温度超过350度时,由于螺栓、垫片和法兰一变松弛,也明显地降低螺栓的负荷,对受力很大的法兰连接可能产生泄漏。为了确保连接处不漏,往往用铅油、线麻和聚四氟乙烯生料带填充;其中聚四氟乙烯生料带,使用日见广泛;这种材料耐腐蚀性能很好,密封效果极佳,使用和保存方便,拆卸时,可以完整地将其取下,因为它是一层无粘性的薄膜,比铅油、线麻优越得多。
