阀门焊接连接方式介绍以及焊接示意图介绍

日期:2018-11-15浏览:
阀门焊接连接:焊接连接是指 阀门 阀体带有焊接坡口,通过焊接方式与管道系统相连的一种连接形式。 GB/T 12224 、 API600 、 ASME B 16.34 等标准对焊接坡口做出了规定,其焊接坡口形式如下: 阀门与管道的焊接连接分为对焊连接( BW )与承插焊连接( SW )

阀门焊接连接:焊接连接是指阀门阀体带有焊接坡口,通过焊接方式与管道系统相连的一种连接形式。
GB/T 12224API600ASME B 16.34等标准对焊接坡口做出了规定,其焊接坡口形式如下:

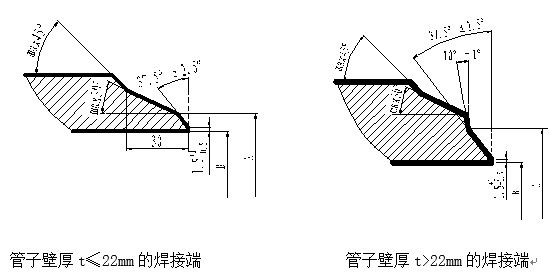

阀门焊接连接坡口示意图

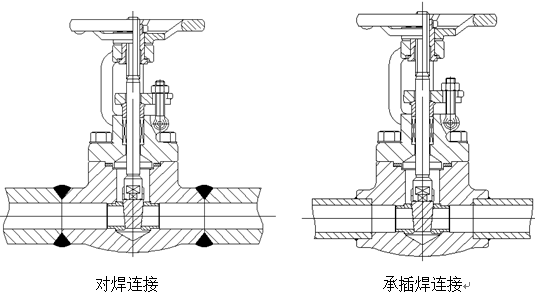

阀门与管道的焊接连接分为对焊连接(BW)与承插焊连接(SW),承插焊端应符合JB/T 1751的规定。对焊连接(BW)可适用于各种尺寸、各种压力以及高温的工况,承插焊连接(SW)一般适用于≤DN50的阀门。

阀门焊接连接方式介绍、对焊和承插焊
