特种阀门

SQD643X-1气动三通切换阀

产品概述 SQD643X-1气动三通切换阀是一种气体切换的理想设备，是工恒阀门吸取国内外同类产品的技术研制而成的，SQD643X-1气动三通切换阀具有结构简单，操作方便，密封可靠，切换准确，使用寿命长，采用气压传动，装有乏味信号输出元件，广泛应用在冶金、...

产品型号：SQD643X-1

产品口径（DN）：DN500-DN2400(mm)

产品压力（PN）：0.1Mpa(Mpa)

更新日期：2018-11-09

免费询价

24小时免费咨询电话021-80392609

  • 产品详情

产品概述
SQD643X-1气动三通切换阀是一种气体切换的理想设备，是工恒阀门吸取国内外同类产品的技术研制而成的，SQD643X-1气动三通切换阀具有结构简单，操作方便，密封可靠，切换准确，使用寿命长，采用气压传动，装有乏味信号输出元件，广泛应用在冶金、石化、环保等行业作现场操作或远距离控制。特别适用于钢铁厂转炉煤气回收装置中控制煤气的回收与放散。气动三通切换阀主要由三通体和两只密封蝶阀及二只气（油）缸、连杆、控制箱组成。



主要性能参数

公称压力 0.1MPa 适用温度 SQD643X 蝶阀为橡胶软密封≤80℃  ≤120℃
密封试验压力 0.11MPa SQD643H 蝶阀为金属硬密封≤350℃ ≤500℃
强度试验压力 0.15MPa 气源压力 （气动三通切换阀）0.4~0.6MPa
启闭切换时间 ≤15s
适用介质 含尘气体、烟气、煤气、空气等

产品外形结构尺寸

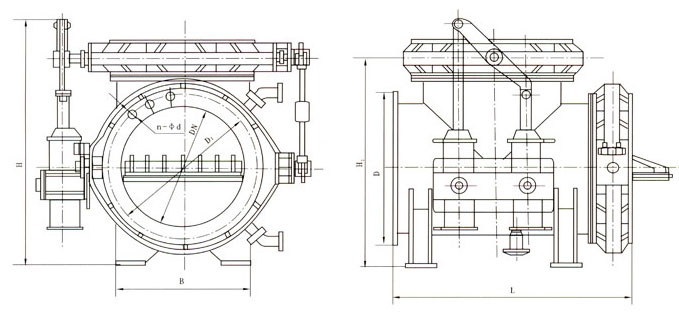

SQD643X-1气动三通切换阀外形结构尺寸图

气动三通切换阀外形结构尺寸（mm)
DN D D1 L n-d H H1 B 重量
（kg）
500 645 6006 1130 20-22 1620 1400 420 1080
600 755 705 1400 20-26 1740 1480 520 1150
800 975 920 1595 24-30 1867 1617 720 1300
900 1075 1020 1671 24-30 2010 1725 950 1560
1000 1175 1120 1617 28-30 1060 1775 950 1680
1200 1375 1320 2255 32-30 2125 1840 1250 1740
1400 1575 1520 2255 36-30 2500 2090 1250 2000
1600 1785 1730 2645 40-30 2835 2365 1450 2400
1800 1985 1930 2645 44-30 3110 2640 1450 2780
2000 2185 2130 2413 48-30 3340 2905 2050 3180
2400 2600 2540 2530 56-33 3500 3100 2250 4140
注：1、气动三通切换阀外形及连接尺寸相同。
2、本气动三通阀要按用户要求制造。
声明：本文中所有文字、数据、图片均只适用于参考，SQD643X-1气动三通切换阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
