产品概述

TYFZ型煤气调压阀组适用于炼铁厂高炉系统，通过对气体介质流量调节来保证炉顶压力稳定在一定范围内。安装于除尘装置(湿式除尘或干式除尘)之后的净煤气管道上。也适用干其它对需要通过流量、压力调节保持稳定生产的气体介质管路系统。

结构特点及用途

TYFZ型煤气调压阀组由ZAJW-1型自动调节蝶阀及常通管组成。在使用中一般用一台ZAJW-1型自动调节蝶阀通过DDZ型电动单元组合仪表进行自动控制，其余二台（或三 台）ZAJW-1型自动调节蝶阀由阀门配制的电动执行器通过仪表盘上的手动操作器控制进行粗调，以达到对系统流量和压力之调节。TYFZ型煤气调压阀组适 用于高炉系统及其它需要通过流量、压力调节保持稳定生产的系统。本阀组安装在水平管道上时无方向要求，但常通管应置于阀组下方，以保证在系统温度下降时冷凝水的排出。安装在垂直管路上时应考虑电动执行器的工作位置。

主要零件材料

TYFZ型煤气调压阀组主要零件材料

零件名称	阀体	阀板	阀杆	连接筒	大小法兰	密封垫
材料	碳素钢	碳素钢	合金钢	碳素钢	碳素钢	石棉橡胶

主要技术参能

TYFZ型煤气调压阀组主要技术参能

阀组型号	介质温度℃	介质压力MPa	介质流量m3/h	阀门转角	备注
TYFZ-10	≤350	-0.05	-30000	0-90°	-
TYFZ-30	”	-0.07	48000-58000	0-90°	-
TYFZ-38	”	-0.07	68000-85000	0-90°	-
TYFZ-65	”	-0.1	111000-130000	0-90°	-
TYFZ-75	”	-0.15	137000-157000	0-90°	-
TYFZ-90	”	-0.2	170000	0-90°	-
TYFZ-100	”	-0.2	187000	0-90°	-
TYFZ-125	”	-0.25	205000	0-90°	-
TYFZ-135	”	-0.25	250500	0-90°	-

自动调节阀配用电动装置性能参数

TYFZ型煤气调压阀组配用电动装置性能参数数

DN	电动执行机构		电源电压力、输入信号电流	单程(90°) 启闭时间
	型号	输出力矩
250	DKJ-210 或DKJ-210Q	100N.m	DDZ- II 型0-10mA DDZ III 型4-20mA 220V.AC	25
300				25
350	DKJ-310或DKJ-310Q	250N.m
400				25
450
600	DKJ-410或DKJ-410Q	600N.m		25
700
800	DKJ-510或DKJ-510Q	1600N.m
900				25

产品外形及连接尺寸

TYFZ型煤气调压阀组外形及连接尺寸(mm)

阀组型号	D	D1	L	b	n-Φd	A	A1	H	H1	阀门配制	许用流量(m3/h)	重量(kg)	对应管道
TYFZ-25	1990	1930	1000	30	44-Φ30	3600	1800	2150	1150	600x2+300x1+150	55000-65000	2800	1200
TYFZ-30	1990	1930	1000	30	44-Φ30	3600	1800	2150	1150	700x2+300x1-150	65000-77000	3200	1300
TYFZ-40	1990	1930	1000	30	44-Φ30	3600	1800	2250	1250	700 χ 1+800 χ 1+350 χ+150	77000-91000	3400	1400
TYFZ-50	2190	2130	1200	30	48-Φ30	3800	1900	2600	1500	800x2+400x1+200	91000-105000	3700	1500
TYFZ-60	2305	2240	1200	30	48-Φ30	4000	2000	2800	1600	800 χ 1 +900 χ 1 +400 χ 1 +200	105000-120000	4900	1600
TYFZ-65	2190	2130	1200	30	48-Φ30	4000	2000	2800	1600	700x3+350x1+200	111000-130000	5000	1700
TYFZ-75	2305	2240	1200	30	48-Φ33	4000	2000	2800	1600	900x2+500x1+200	120000-150000	5300	1800
TYFZ-90	2405	2340	1200	30	52-Φ 33	4000	2000	2550	1350	800x3+400x1+250	137000-170000	6700	1900
TYFZ-100	2605	2540	1200	30	56-Φ33	4200	2100	3000	1700	1000x2+500x1+200	150000-190000	7000	2000

订货须知：
1. 订货时应注明高炉每小时产气量(流量)，压力，煤气相对湿度(每m3含湿量)。
2. 订货时应注明自动调节蝶阀输入信号。
3. 垂直管道安装及对电动执行机构的防爆要求在订货时说明。

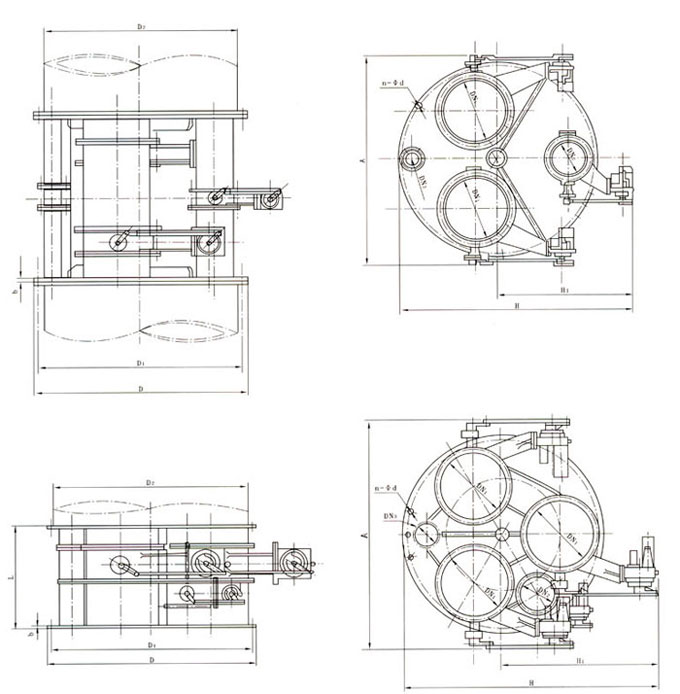

产品外形结构尺寸图
