眼镜阀

F643X气动扇形眼镜阀

产品概述 F643X气动扇形眼镜阀系列是工开阀门公司在F43CX型扇形眼镜阀的基础上,根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作和自动控制的隔断设备。 F643X气动扇形眼镜阀有气动、液动、电动、电液动四种驱动方式并根据不同规格采...

产品型号:F643X

产品口径(DN):300~1000(mm)

产品压力(PN):0.05~0.25(Mpa)

更新日期:2012-05-28

免费询价

24小时免费咨询电话021-80392609

  • 产品详情

产品概述

F643X气动扇形眼镜阀系列是工开阀门公司在F43CX型扇形眼镜阀的基础上,根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作和自动控制的隔断设备。
F643X气动扇形眼镜阀有气动、液动、电动、电液动四种驱动方式并根据不同规格采用不同的结构形式,以适应用户的能源条件、环境条件和工况条件的要求。
F643X气动扇形眼镜阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种、可靠的隔断设备。本阀连接尺寸符合GB2555-81PN2.5标准;检测方法符合GB/T13927-92标准。

产品特点及工作原理

F643X气动扇形眼镜阀主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、汽缸等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开 汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上,具有耐高温、密封性能好、更换方便、 使用寿命长等特点,本阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

主要性能参数

F643X气动扇形眼镜阀主要性能参数
公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.40 0.225 0.15 0.075
驱动源 压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
-20-100 -20-200 -20-300
适用介质 煤气等有毒、有害、易燃气体
启闭时间S ≤60
主要零部件材料 阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢

产品外形连接尺寸

F643X气动扇形眼镜阀外形连接尺寸(mm)
DN D D1 b n-φd L
300 440 395 22 12-φ22 450
350 490 445 22 12-φ22 450
400 540 495 22 16-φ22 450
450 595 550 24 16-φ22 500
500 645 600 24 16-φ22 500
600 755 705 24 20-φ26 600
700 860 810 26 24-φ26 600
800 975 920 26 24-φ30 800
900 1075 1020 28 24-φ30 800
1000 1175 1120 30 28-φ30 800

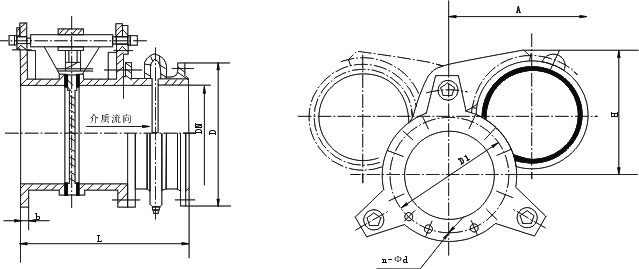

产品外形结构尺寸图

F643X气动扇形眼镜阀外形结构尺寸图
声明:本文中所有文字、数据、图片均只适用于参考,F643X气动扇形眼镜阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
