闸阀

Z962Y-200/Z962Y-P54l00v高温高压双闸板电动闸阀

产品概述 Z962Y-200 Z962Y-P54l00v Z962Y-P54l40v Z962Y-P55l40v Z962Y-P57l40v高温高压双闸板 电动闸阀 也称电站专用电动闸阀,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的...

产品型号:Z962Y-200/Z962Y-P54l00v/Z962Y-P54l40v/Z962Y-P55l40v/Z962Y-P57l40v

产品口径(DN):150~250(mm)

产品压力(PN):20.0、10.0、14.0Mpa(Mpa)

更新日期:2015-05-20

免费询价

24小时免费咨询电话021-80392609

  • 产品详情
产品概述
Z962Y-200 Z962Y-P54l00v Z962Y-P54l40v Z962Y-P55l40v Z962Y-P57l40v高温高压双闸板电动闸阀也称电站专用电动闸阀,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使安装在水、汽管道上作为启闭装置用。

结构特点
1、采用压力自紧式密封结构,双闸板,两端支管为焊接连接。
2、关闭机构主要由能够调心的楔式双闸板、万向顶、夹圈等组成,借阀体内导向筋的引导作升降运动。
3、阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成。耐磨、抗擦伤性能好。
4、阀杆表面经抗蚀性氮化处理,有良好的抗腐蚀的抗擦伤性。
5、阀门的开启和关闭由电动装置来控制,电动装置由专用电机、减速器、转矩控制机构、现场操作机构、手、电动切换机构等组成,除就地操作外,还可以进行远距离操作。可根据用户要求选配各种电动执行器配套。

执行标准
1.设计制造与验收按JB/T3595、DL/T53I标准及日本火力发电阀门标准E101。
2.结构长度按GB/T12221,E101、JB/T2766、GB/T15188.1标准规定或按用户要求。
3.压力-温度等级按E101、JB/T3595标准规定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25标准规定或按用户配管尺寸要求。
5.可根据用户霖要,采用ASME B16.34标准制造,900Lb、1500Lb, 2000Lb, 2500Lb等高磅级阀门。

安装说明
1、电动闸阀垂直安装,阀杆向上,介质流向可从任何一侧流入。
2、电动装置安装在环境温度为-20℃-+70℃,相对湿度≤80%无腐蚀,无爆炸性气体环境中,(防爆型除外)。

主要零件材料
Z962Y-200 Z962Y-P54l00v Z962Y-P54l40v Z962Y-P55l40v Z962Y-P57l40v高温高压双闸板电动闸阀主要零件材料
型 号 零件名称
阀体 阀座 阀盖 阀杆 万向顶 闸板 密封圈 填料
Z962Y-200 WCB 不锈钢 WCB 2Crl3 渗氮钢 WCB 成型石墨环 柔性石墨
Z962Y-P54l00v
Z962Y-P54l40v
Z962Y-P55l40v
Z962Y-P57l40v
铬钼钒钢 铬钼钒钢 碳钢/铬钼钒钢 25Cr2MolV 渗氮钢 铬钼钒钢 成型石墨环 柔性石墨


主要外形和连接尺寸

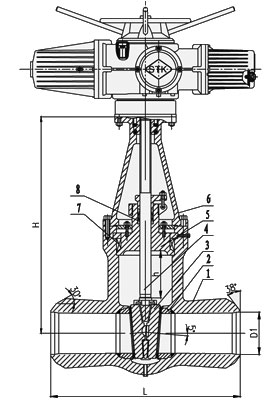

Z962Y-200 Z962Y-P54l00v Z962Y-P54l40v Z962Y-P55l40v Z962Y-P57l40v高温高压双闸板电动闸阀主要外形和连接尺寸图

Z962Y-200 Z962Y-P54l00v Z962Y-P54l40v Z962Y-P55l40v Z962Y-P57l40v高温高压双闸板电动闸阀主要外形和连接尺寸(mm)
型号 公称通径DN(mm) 主要外形尺寸和连接尺寸(mm)
H L D1
Z962Y-200 150 800 700 230
175 850 750 175
225 950 850 230
Z962Y-P54100V
Z962Y-P54140V
150 800 700 145
175 550 750 175
225 950 850 230
250 1000 900 250



电站闸阀组图

声明:本文中所有文字、数据、图片均只适用于参考,Z962Y-200/Z962Y-P54l00v高温高压双闸板电动闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
