PZ641H型气动钢制排渣闸阀PN16~PN63

PZ641H型气动钢制排渣闸阀PN16~PN63
  • 产品型号:PZ641H
  • 产品口径(DN):100~600(mm)
  • 产品压力(PN):1.6~6.3(Mpa)
  • 产品价格:电议

产品说明:
PZ641H型气动钢制排渣闸阀是法兰连接、明杆楔式刚性单闸板阀,阀座密封面材料为碳素钢堆焊铁基合金,公称压力为PN16~PN63,阀体材料为碳素钢的排渣闸阀

产品结构特点:
1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封,性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性。
6、中大口径设置滚动轴承,启闭轻松。

产品性能参数:

PZ641H 型气动钢制排渣闸阀PN16~PN63 主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
PZ641H-16C 16 1.6 ≤100 灰渣水混合物(灰水比 1:1:5 粒度≤50毫米)
PZ641H-25 25 2.5
PZ641H-40 40 4.0
PZ641H-63 63 6.3

产品零部件材料:

PZ641H型气动钢制排渣闸阀零部件材料
型号 材料
阀体、阀盖 闸板 阀体密封圈 阀杆 垫片 填料
PZ641H-16C 碳素钢 碳素钢堆焊铁基合金 铬不锈钢 橡胶石棉板 石棉石墨
PZ641H-25
PZ641H-40
PZ641H-63

产品外形及结构尺寸:

PZ641H-16C 型气动钢制排渣闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 z×Φd b f H3 H2 H H1 重量/kg
100 300 220 180 158 8×Φ18 24 3 265 120 715 840 195
150 350 285 240 212 8×Φ22 28 3 290 162 945 1205 258
200 400 340 295 268 12×Φ22 30 3 307 200 1245 1545 344
250 450 405 355 320 12×Φ26 32 3 454 220 1550 1850 438
300 500 460 410 370 12×Φ26 34 4 610 260 1620 1980 630
350 550 520 470 430 16×Φ26 38 4 630 290 1690 2045 821
400 600 580 525 480 16×Φ30 40 4 645 338 1805 2205 940
450 650 640 585 532 20×Φ30 40 4 675 360 2015 2466 1019
500 700 715 650 585 20×Φ33 42 4 695 400 2115 2615 1138

PZ641H-25C 型气动钢制排渣闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 z×Φd b f H3 H2 H H1 重量/kg
150 350 300 250 212 8×Φ26 30 3 275 132 720 860 226
200 400 360 310 278 12×Φ26 34 3 300 200 950 1240 298
250 450 425 370 335 16×Φ30 36 3 318 220 1250 1580 394
300 500 485 430 390 16×Φ30 40 4 464 260 1550 1890 498
350 550 555 490 450 16×Φ33 40 4 630 290 1630 2070 700
400 600 620 550 505 16×Φ36 40 4 650 338 1706 2265 901
450 650 670 600 555 20×Φ36 42 4 665 360 1740 2525 4036
500 700 730 660 615 20×Φ36 44 4 695 400 2045 2685 1119
600 800 845 770 720 20×Φ39 46 4 710 437 2165 2740 1238

PZ641H-40C 型气动钢制排渣闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 z×Φd b f H3 H2 H H1 重量/kg
150 450 300 250 104 8×Φ26 32 3.5 285 184 740 880 256
200 550 375 320 260 12×Φ30 38 3.5 310 224 970 1260 328
250 650 450 385 313 12×Φ33 38 3.5 627 245 1270 1600 424
300 750 545 450 364 16×Φ33 42 3.5 474 276 1580 1920 538
350 850 580 510 422 16×Φ36 48 4 640 310 1660 2100 740
400 950 660 585 172 16×Φ39 52 4 660 340 1746 2295 750

PZ641H-63C 型气动钢制排渣闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 z×Φd b f H3 H2 H H1 重量/kg
150 450 345 280 204 8×Φ33 36 3.5 295 184 760 900 286
200 550 415 345 260 12×Φ36 42 3.5 320 224 990 1280 358
250 650 470 400 313 12×Φ36 42 3.5 339 245 1290 1630 454
300 740 430 460 364 16×Φ36 46 3.5 584 276 1610 14950 478
350 850 600 525 422 16×Φ39 50 4 650 310 1690 2140 780
400 950 670 585 472 16×Φ42 60 4 670 340 1776 2345 811

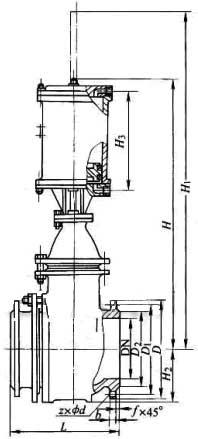

产品外形及结构尺寸图:

PZ641H型气动钢制排渣闸阀PN16~PN63外形结构尺寸图


安装注意事项及要点:
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月到少润滑一次。
6、安装位置、高度、进出口方向符合设计要求,连接应牢固紧密。
7、安装在保温管道上的各类手动阀门,手柄均不得向下。
8、带传动机构的闸阀,按产品使用说明书的规定安装。
9、阀门安装前进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB50243标准要求,以阀瓣密封面无渗漏为合格。
声明:本文中所有文字、数据、图片均只适用于参考,PZ641H型气动钢制排渣闸阀PN16~PN63性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
