产品说明:

Z61H/Y/W型铸钢承插焊楔式闸阀PN100～PN160驱动方式为手动,连接方式为承插焊连接形式,阀板为明杆楔式刚性单闸板，阀座密封面材料为合金（Z61H-100～160 Z61Y-100～160 Z61Y-100P～160P Z61Y-100I～160I）、不锈钢（Z61H-100P～160P Z61W-100P～160P），公称压力为PN100～PN160，阀体材料为碳素钢（Z61H-100～160）、不锈钢（Z61H-100P～160P Z61W-100P～160P Z61Y-100P～160P）、合金钢（Z61Y-100～160 Z61Y-100I～160I）的闸阀。

产品性能参数:

Z61H、Z61Y、Z61W 型 铸钢承插焊楔式闸阀PN100～PN160性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z61H-100～160	100～160	10.0～16.0	≤425	水、蒸汽、油品
Z61H-100P～160P
Z61Y-100～160
Z61W-100P～160P			≤150	弱腐蚀性介质
Z61Y-100P～160P
Z61Y-100I～160I			≤550	蒸汽、油品

产品零部件材料:

Z61H、Z61Y、Z61W 型 铸钢承插焊楔式闸阀PN100～PN160性能参数零部件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z61H-100～160	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z61H-100P～160P	铬镍钛不锈钢		铬不锈钢
Z61Y-100～160	Cr5Mo		堆焊硬质合金
Z61W-100P～160P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z61Y-100P～160P			堆焊硬质合金
Z61Y-100I～160I	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨

产品外形结构尺寸:

Z61H、Z61Y、Z61W 型 铸钢承插焊楔式闸阀PN100～PN160外形结构尺寸（mm）

DN	L	D	D1	C	H	H1	D0	重量/kg
15	90	36	22.5	10	230	250	140	3.9
20	110	44	28.5	11	260	288	160	5.6
25	120	52	34.5	12	280	310	160	8
32	130	62	43	14	312	350	200	12
40	150	70	49	15	350	395	240	16
50	170	90	61	16	382	440	280	22

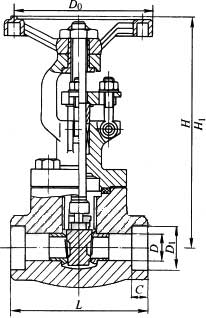

产品外形结构尺寸图:

安装注意事项及要点:

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月到少润滑一次。
6、安装位置、高度、进出口方向符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
