产品概述
AXF暗杆式镶铜铸铁方闸门用于给排水、防汛、水利水电工程中用来截止、疏通水流的作用,使用明杆式铸铁镶铜闸门的场合。

AXF暗杆式镶铜铸铁方闸门结构特点
1、设备由门框、门板、密封圈、传动螺母及可调试楔块等部件组成，具有结构简单、耐用、安装方便、隐蔽性好等特点。
2、闸门安装在墙壁上，门板一般设于迎水面(单向)，承受压力0.1 Mpa。门板正、反两面都承受水压(双向)，承受反向压力 0.03Mpa。
3、密封工作面正向渗漏量在1.25L/min.m，反向渗漏量≤2.5L/min.m。

机构工作原理
1、铸铁闸门主要由：
⑴门框、（2)门体、（3)传动螺杆、（4)吊耳、（也可与门体为一体)、（5)轴导架、（6)启闭装置等。
2、工作原理
闸门门框与门体安装在水下部位，门体沿门框在一定行程内做上下垂直方向往返运动。
启闭机的螺杆通过轴销与门体联接，使门体上下做往复运动的动力来源于启闭机，同时楔紧装置运用楔块可紧可松的工作原理，使门体下降到设定极限位置时与门框有效的贴合，起到止水作用，门体向上全部打开时，水则畅通，反之截止，也可半启半闭，达到疏通、截止、调节水位之目的。

产品安装及外形尺寸

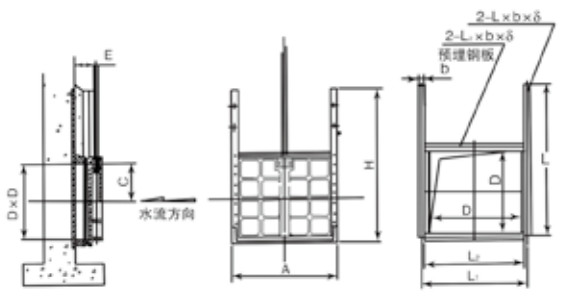

AXF暗杆式镶铜铸铁方闸门300-1000外形尺寸图

型号规格	口径	外型及安装尺寸
	D×D	A	b	c	E	H	L	L1	6
AXF-300	300×300	460	100	200	80	600	630	470	10
AXF-400	400×400	560	100	250	95	800	850	570	10
AXF-500	500×500	660	100	310	95	1000	1060	670	10
AXF-600	600×600	760	100	360	95	1200	1260	770	10
AXF-700	700×700	940	100	420	110	1400	1460	950	10
AXF-800	800×800	1030	100	470	110	1600	1670	1040	10
AXF-1000	1000×1000	1260	120	580	140	2000	2080	1270	10

AXF暗杆式镶铜铸铁方闸门1200-2400外形尺寸图

型号规格	口径	外型及安装尺寸
	D×D	A	b	C	E	H	L	L1	L2	6
AXF-1200	1200×1200	1470	120	690	150	2400	2480	1480	1360	12
AXF-1400	1400×1400	1680	120	800	200	2800	2880	1690	1570	12
AXF-1600	1600×1600	1880	120	900	220	3200	3290	1890	1770	12
AXF-1800	1800×1800	2080	120	1000	240	3600	3690	2090	1970	12
AXF-2000	2000×2000	2280	160	1110	280	4000	4100	2290	2130	16
AXF-2200	2200×2200	2480	160	1210	280	4400	4510	2490	2330	16
AXF-2400	2400×2400	2660	160	1315	320	4800	4920	2670	2510	16

AXF暗杆式镶铜铸铁方闸门2600-5000外形尺寸图

型号规格	口径	外型及安装尺寸
	D×D	A	b	C	E	H	L	L1	L2	L3	6
AXF-2600	2600×2600	2880	160	1410	320	5200	5330	2890	2730	1300	16
AXF-2800	2800×2800	3080	160	1515	320	5600	5730	3090	2930	1400	16
AXF-3000	3000×3000	3310	200	1620	320	6000	6150	3320	3120	1500	20
AXF-3500	3500×3500	3820	200	1880	320	7000	7150	3830	3630	1800	20
AXF-4000	4000×4000	4330	200	2130	360	8000	8180	4340	4140	2000	20
AXF-4500	4500×4500	4830	200	2380	360	9000	9190	4840	4640	2200	20
AXF-5000	5000×5000	5350	200	2650	380	10000	10000	5360	5160	2500	20

闸门订货续知

1、用户须提供下列内容资料
a、止水方式；确定是单向止水还是双向；前止水还是后止水，止水带面材质要求。
b、水流向
c、工作水头及设计校核水头
d、吊点数及吊点中心距
e、设计确定的启闭机型号及启闭号位及与螺杆连接部位的相关数据
f、水质、泥砂等水文资料信息
g、提供与闸门结合面相关土建结构布置图

2、闸门吊耳销轴随产品供应，闸门吊耳材质为HT200铸件或Q235焊合件

3、用户选购名录(另计价）
a、特殊材质的吊耳销轴、吊耳
b、双向止水
c、镶铜止水带或不锈钢止水带及滑道
d、加长滑道部分(超过本厂标定值）
e、工作水头超过本公司规定标定值时，需机械强度增加而发生的变更设计后制造增加的费用
f、其他变更

铸铁闸门安装使用
铸铁闸门安装是否正确，决定了闸门的止水效果，安装时一定要认真阅读安装说明书或按我公司现场指导安装人员的要求正确安装。铸铁闸门的门槽与板面为整体安装，二次浇注方式(亦可一次性整体安装浇注)。出厂前闸框与门体已调整好间隙，并用螺栓固定好，固定螺栓要等二次浇注完成并凝固后，方可去除，固定螺栓的位置上面在门楣的迎水面_侧，下面在底槛的背水面_侧。安装时首先固定好启闭机，运用启闭机螺杆将闸门吊起，放置闸槽中，调整闸门方向，使之与水流方向保持垂直，然后将闸门固定，我厂已在门框上打好调整固定孔，可用螺栓进行调整固定，免去传统用木楔石块固定的不便，固定好即可进行二次浇注。铸铁闸门的板面与闸槽为偶合件配套，在搬运、仓储及安装时不得互换，以免影响止水效果。闸门的迎水面一定要按设计要求安装，否则会因板面受力方向不对，引起板面断裂，遇反向受压时一定要在订货时说明，防止发生重大事故。在订货时要提供孔口尺寸，水头，提升高度和结构形式，闸板面一般为正向(迎水面)受压，如需反向受压，订货时需说明，止水一般是后止水(背水面)，需前止水时，订货时应说明，使用时按操作规程操作。经常检查闸门板与闸槽是否卡涩，及时将卡涩物，保证位置置中，使设备正常运行。本公司的铸铁闸是按照水利部SL36-2006和《水利水电工程钢闸门制造、安装及验收的规范》GB / T14173—2008规范设计制造。

使用与保养
1、使用手动启闭机开启、关闭闸门时，用力应均匀，切勿用力过猛，以防损坏(伤)定位装置。
2、使用手电两用启闭机启闭闸门时，应注意到：a、用电动启闭时，应检查手摇柄是否脱离转轴，以免在启动时碰伤人员。
b、用手动启闭时，应切断电源，将摇柄插入孔内摇动(或将电动装置上的电动标记切入到手动标志上去)。（详情见电动装置说明书）
c、每2—3个月对启闭机轴承，传动螺杆、螺母等加注1 一2次润滑液，大保养时，应给轴承部分注满黄油。
d、每年需对闸门作一次油漆、防腐处理。

注意事项
1、闸门位置应处于垂直状态，不可斜置。
2、水流方向正面进入闸门，闸门不可承受反向压力(双向闸门除外)。门体的拱型面为迎水面，凹型面为背水面一定不能装反。
3、各系列闸门承受的水压不应超过额定标准。
4、安装启闭机与丝杆时应注意启闭机螺杆与闸门在同一垂直面内。
5、当闸门提升高度较高时应增设轴承架，安装轴承架时应注意闸门全部打开时，丝杆的接头处不经过轴承架。
6、特别注意：浇注闸板时整体浇注，决不可以分开浇注，不然达不到止水效果。并且固定螺栓等二次浇注完成后拆除。
