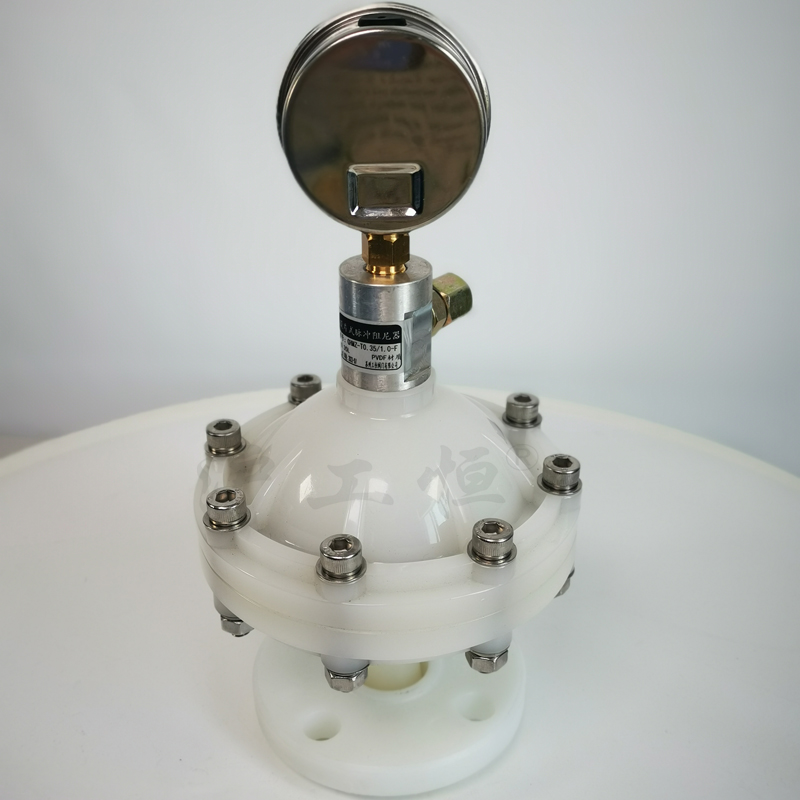

PVDF塑料脉动四氟脉冲阻尼器膜片式法兰缓冲均流器

隔膜式脉冲阻尼器产品概述：隔膜式脉冲阻尼器又名脉动阻尼器、脉动缓冲器、空气室、均流器、蓄能器等。脉冲阻尼器是消除管路脉动的常用元件，是计量泵必须配备的附件。能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动及消除系统的水锤现象，它由耐腐蚀的...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2023-09-27

免费询价

24小时免费咨询电话021-80392609

产品详情

隔膜式脉冲阻尼器产品概述：

隔膜式脉冲阻尼器又名脉动阻尼器、脉动缓冲器、空气室、均流器、蓄能器等。脉冲阻尼器是消除管路脉动的常用元件，是计量泵必须配备的附件。能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动及消除系统的水锤现象，它由耐腐蚀的隔膜或气囊将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动，对受压液体的能量进行储存和释放。

脉冲阻尼器功能特点：

1、减少或消除水锤对系统的危害。

2、限定泵在停启时产生有害压力峰值。

3、保护管路、弯头、接头，减少压力波动的冲击。

4、为计量泵创造良好的工作环境并改善泵的工作性能。

5、和背压阀等其他附件配合使用可使系统管路的压力波动接近为零。

6、防止介质气泡、喷射，和产生退化的现象。

7、减少流量计等其他计量仪器受管路压力波动的影响。

8、平稳连续的向投加点输送投加介质。

脉冲阻尼器工作原理：
脉冲阻尼器在泵的排出冲程，脉冲阻尼器内气体被压缩，脉冲阻尼器内的液体量增加，这就把泵排出的一部分液体存入了脉冲阻尼器，削减了流量峰值；在泵的吸入冲程，脉冲阻尼器内空气膨胀，脉冲阻尼器内液体流出，补充管路流量，增加管路流量谷值，从而减小了管路的流量脉动。脉冲阻尼器分为上下壳体，中间由聚四氟乙烯＆橡胶复合膜片分隔，是常用的脉冲阻尼器。大的***点就是隔膜将预充气体和管路中的液体分开，方便维护，在合适的选型、充压条件下，能够减少绝大多数的脉冲。

脉冲阻尼器连接尺寸：

型号	实际容积L	额定压力MPa	材质	外形尺寸		连接方式	脉冲缓冲器结构图
型号	实际容积L	额定压力MPa	材质	高㎜	直径㎜	连接方式	脉冲缓冲器结构图
LDMZ-P0.35/1.0	0.35	1.0	PVC	235	Φ142	RC1/2"
LDMZ-P0.6/1.0	0.6	1.0	PVC	250	Φ174	RC3/4"
LDMZ-P1.0/1.0	1.0	1.0	PVC	310	Φ210	RC1"
LDMZ-P2.0/1.0	2.0	1.0	PVC	380	Φ260	RC1+1/4"
LDMZ-S0.35/2.5（5.0）	0.34	2.5/5.0	304/316L/碳钢（可内衬ECTFE）	220	Φ140	RC1/2"
LDMZ-S0.6/2.5（5.0）	0.6	2.5/5.0	304/316L/碳钢（可内衬ECTFE）	230	Φ170	RC3/4"
LDMZ-S1.0/2.5（5.0）	0.95	2.5/5.0	304/316L/碳钢（可内衬ECTFE）	250	Φ215	RC1"
LDMZ-S2.0/2.5（5.0）	2.0	2.5/5.0	304/316L（可内衬ECTFE）	300	Φ240	RC1+1/4"
LDMZ-S4.0/2.5（5.0）	4.2	2.5/5.0	304/316L（可内衬ECTFE）	340	Φ260	RC1+1/4"
LDMZ-S6.0/2.5	6.0	2.5	304/316L	380	Φ320	RC2"
