一、产品概述

气动不定量取样阀是依靠气源驱动完成取样动作的专用管路取样设备，采用螺纹连接方式接入工艺管线，可在系统带压运行状态下采集介质样品，无需中断主流程生产。依靠气动执行机构自动完成阀门启闭，单次取样体积不受固定容积限制，取样量可依靠启闭时长调整，多用于工业流程的样品采集，为工艺检测提供样品。

二、结构特点

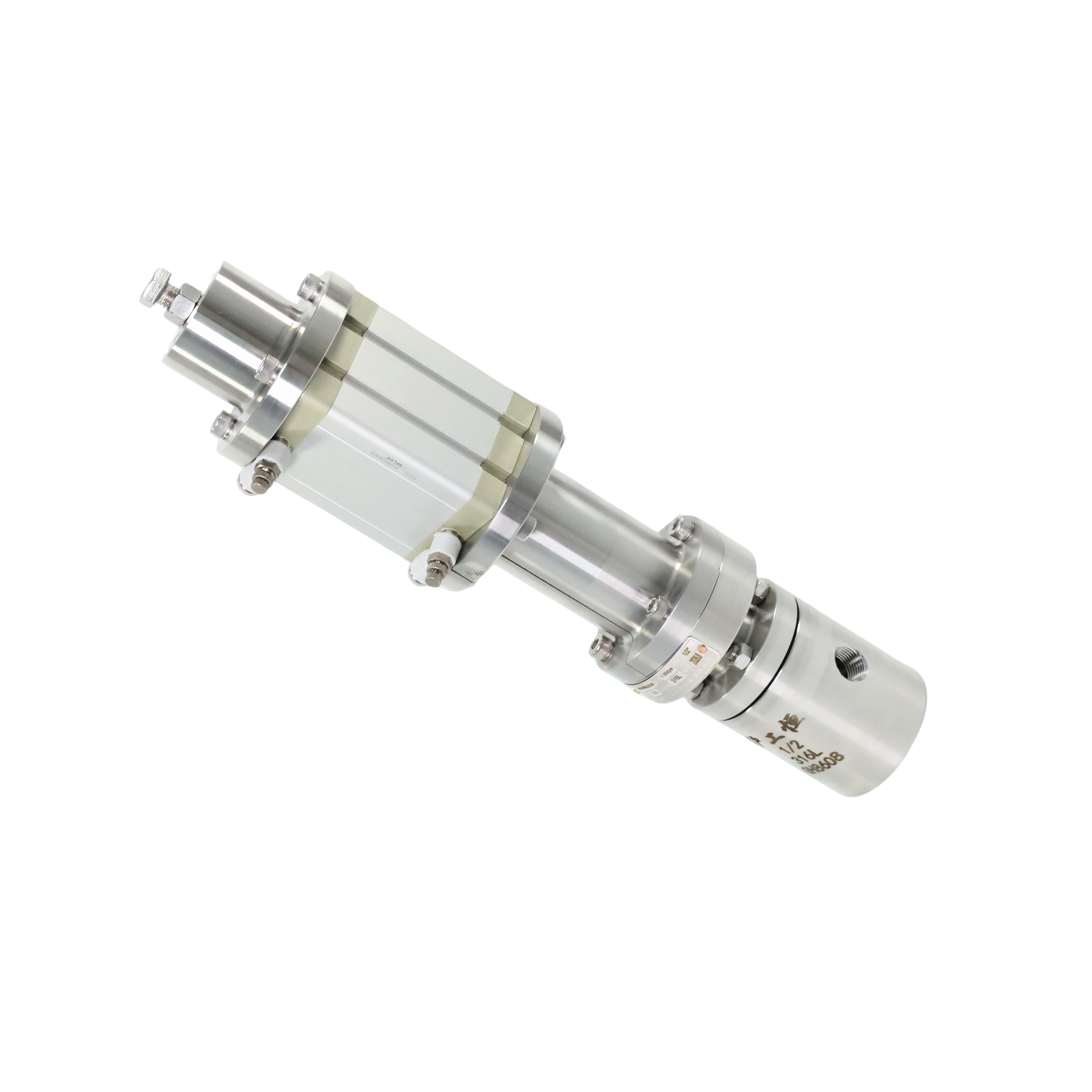

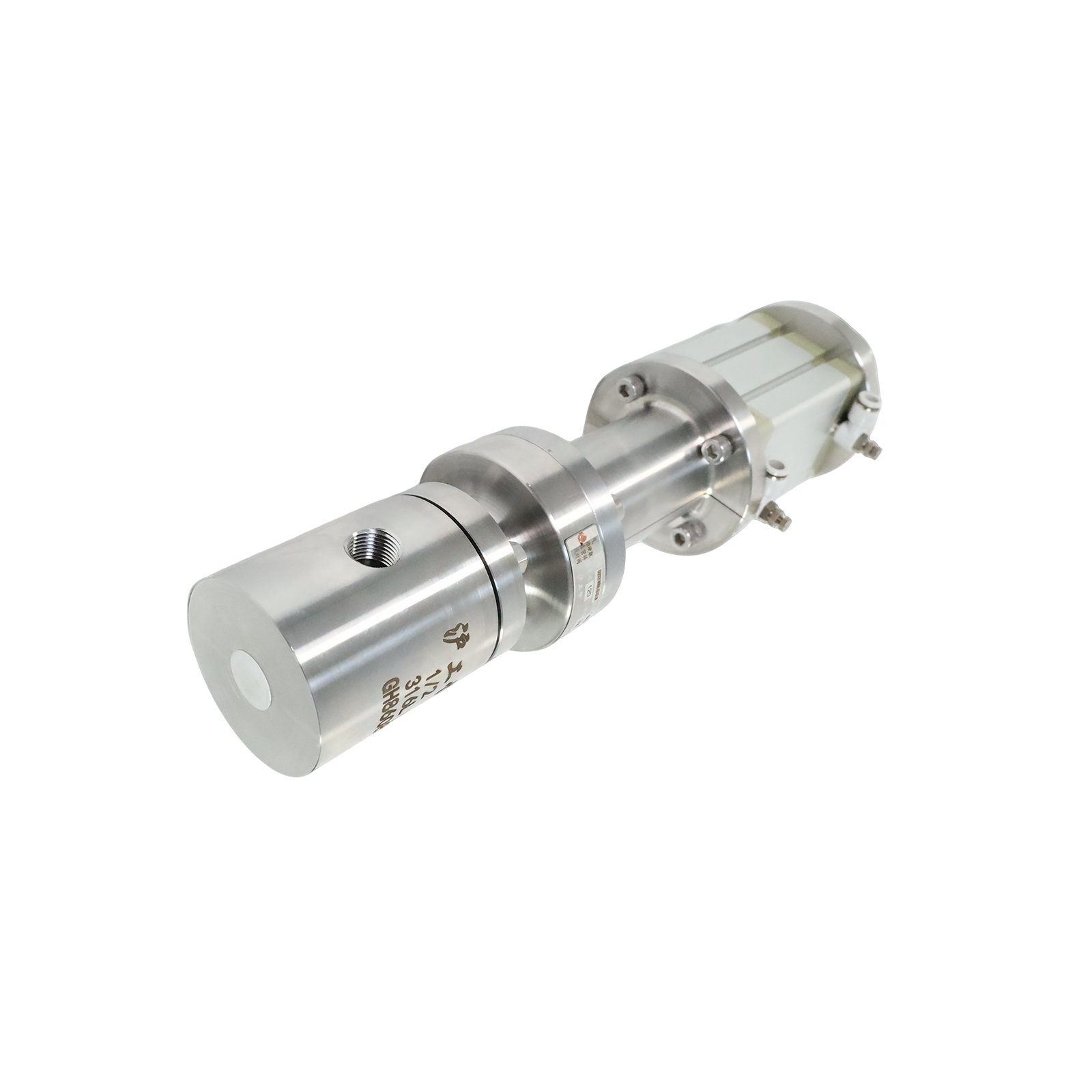

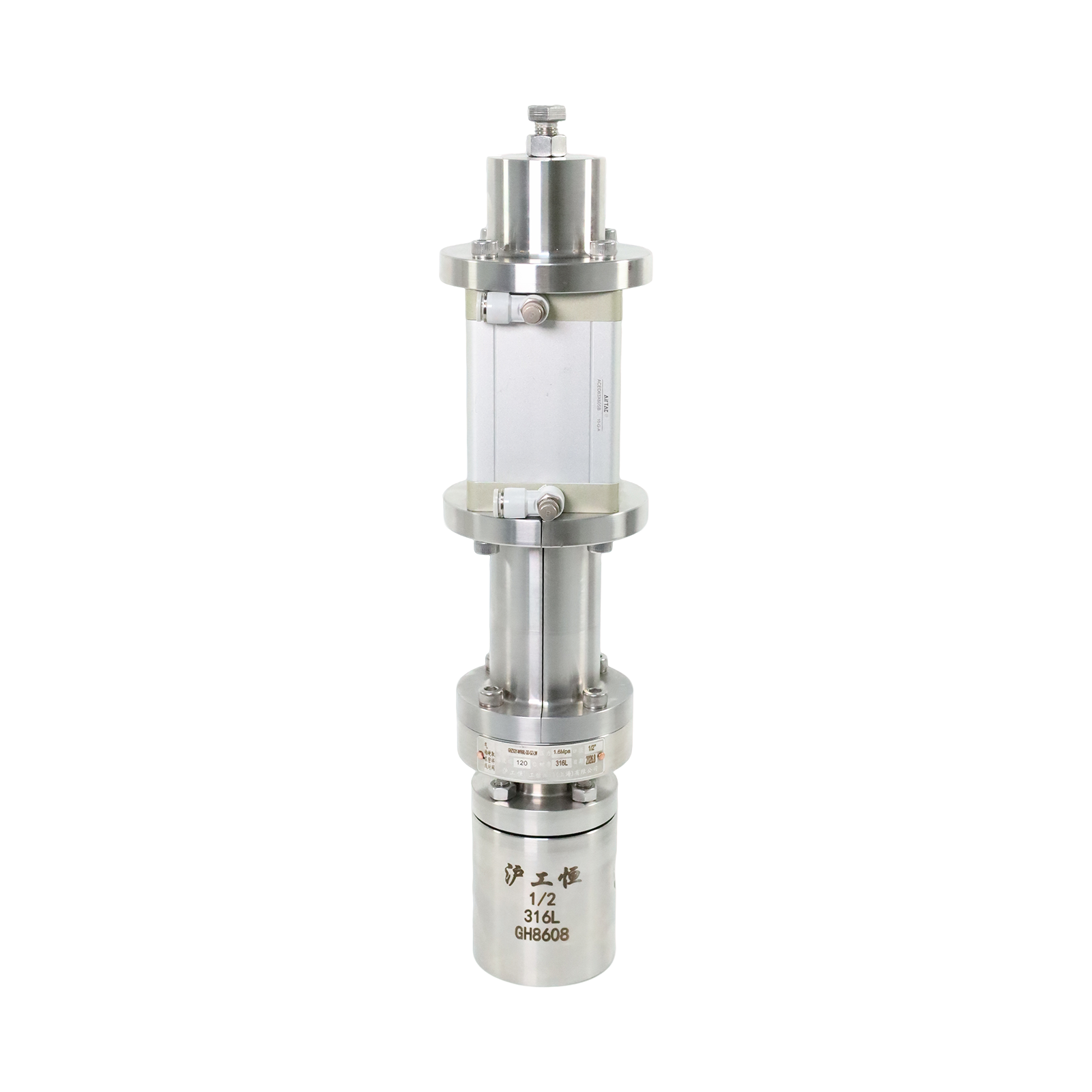

阀体采用螺纹连接结构，现场安装无需法兰配套，拆装便捷，占用安装空间小。驱动部分为气动执行组件，接入气源即可实现自动启闭，可接入自控系统实现远程取样。阀内流道精简，减少介质滞留死角。阀芯密封组件化学稳定性强，降低内漏风险。整体结构紧凑，动作响应速度快，维护时可单独更换密封件。

三、适用工况参数

适用介质以各类液相工艺介质为主，根据阀体材质可适配弱酸弱碱、有机溶剂等介质。常规适用压力范围为常压至 1.6MPa，适用温度区间随密封材质变化，一般为 - 20℃至 180℃。气源工作压力通常为 0.4 至 0.7MPa。螺纹接口适配标准管螺纹，便于和管路直接对接。

四、适用场景

适用于精细化工、环保、制药等中小型工艺管线取样点位。适合需要远程自动取样、高频次采样的生产流程。螺纹连接形式尤其适合空间受限的安装位置，可用于反应釜侧线、循环小管管路、中试试验装置。不适用于含有大量硬质颗粒、强腐蚀介质工况，选型时需要匹配阀体与密封材质。
