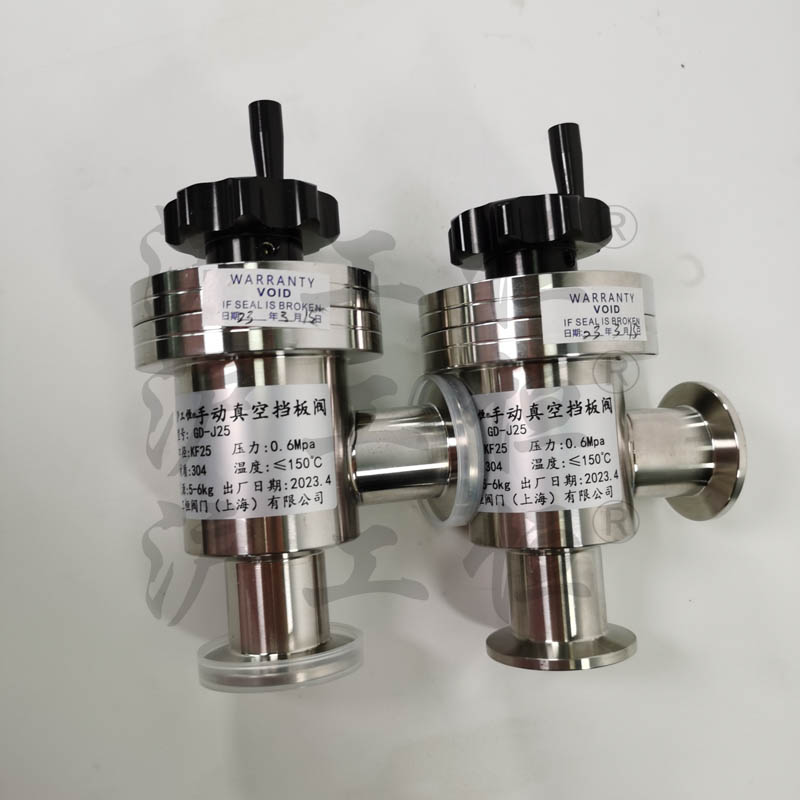

不锈钢手动高真空挡板阀 电动气动阀门 真空角阀KF16

*** 沪工恒 驱动方式 手动 介质温度 50-150℃ 工作压差 0.1 产品别名 挡板阀 规格 KF25 适用范围 真空行业,锂电池,半导体 连接形式 卡套 类型(通道位置) 直角式 适用介质 空气 流动方向 单向 数量 600 可售卖地 北京;天津;河北;山西;内蒙古;辽宁;吉林;黑...

产品型号:

产品口径(DN):(mm)

产品压力(PN):(Mpa)

更新日期:2023-04-28

免费询价

24小时免费咨询电话021-80392609

  • 产品详情

***
沪工恒
驱动方式
手动
介质温度
50-150℃
工作压差
0.1
产品别名
挡板阀
规格
KF25
适用范围
真空行业,锂电池,半导体
连接形式
卡套
类型(通道位置)
直角式
适用介质
空气
流动方向
单向
数量
600
可售卖地
北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆
用途
安全
材质
不锈钢
型号
GD-J25





GDQ-J-A系列常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力,在失去电源或压缩空气时,通径DN80以下的阀门将依靠弹簧力自动关闭阀门,DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。从而达到真空系统中迅速切断气流之功能。GDQ-J型为角通型式,GDQ-S型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。

连接及外形尺寸

型号 通径(DN) ΦD ΦB A 法兰标准
GDQ-J10A/KF 10 30 12.2 30 GB4982
GDQ-J16A/KF 16 30 17.2 40 GB4982
GDQ-J2***/KF 25 40 26.2 50 GB4982
GDQ-J40A/KF 40 55 41.2 65 GB4982
GDQ-J50A/KF 50 75 52.2 70 /

活套法兰连接及外形尺寸

型号 通径(DN) ΦD ΦB A n-ΦC DNy(预抽口) 法兰标准
GDQ-J50A 50 110 90 70 4-Φ9 / GB/T6070
GDQ-J63A 63 130 110 88 4-Φ9 / GB/T6070
GDQ-J80A 80 145 125 88 8-Φ9 / GB/T6070
GDQ-J100A 100 165 145 108 8-Φ9 / GB/T6070
GDQ-J12*** 125 200 175 128 8-Φ11 / GB/T6070
GDQ-J(S)150A 150 220 195 138 8-Φ11 DN40(GB4982) JB919
GDQ-J(S)160A 160 225 200 138 8-Φ11 DN40(GB4982) GB/T6070
GDQ-J(S)200A 200 285 260 200 12-Φ11 DN50(GB/T6070) GB/T6070
GDQ-J(S)250A 250 335 310 208 12-Φ11 DN50(GB/T6070) GB/T6070
GDQ-J(S)300A 300 380 350 250 8-Φ14 DN80(GB/T6070) JB919
GDQ-J(S)320A 320 425 395 250 12-Φ14 DN80(GB/T6070) GB/T6070
GDQ-J(S)400A 400 510 480 330 16-Φ14 DN100(GB/T6070) GB/T6070
①GDQ-J(S)400A 400 500 465 330 16-Φ14 DN100(GB/T6070) JB919
GDQ-J(S)500A 500 610 580 360 16-Φ14 DN125(GB/T6070) GB/T6070
GDQ-J(S)600A 600 710 670 450 12-Φ21 DN160(GB/T6070) JB919
