产品说明：

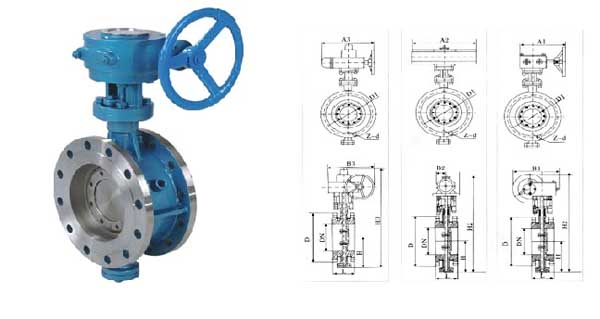

BD343H法兰式多层次金属硬密封保温蝶阀也称夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以防止介质 在常温状态下凝固或结晶。温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格，主要用于石油、化工、冶金、制药等各类系统。金属密封三偏心蝶阀的密封原理 利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递到密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域，直到90开度。其正常调控比是一般蝶阀的2倍以上，调控比可高达100:1以上。这为偏心蝶阀作 为调控阀使用创造了良好的条件。金属密封可适用于带稍许颗粒、浆液的介质中，适用温度可达425℃,压力6.4MPa，密封时几乎无摩擦，保证扭矩更小，密封性更好，法兰对夹孔连接适用多种标。

产品性能参数：
1、采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能及密封副磨损补偿性。
2、密封圈为软硬层叠式金属片，具有金属密封和弹性密封的双重***点。
3、密封面采用堆司太立硬质合金，密封耐磨损，使用寿命长。
4、选用不同材料，无论在低温和高温、高压情况下，均具有***良的密封性能，而可以制造成双向密封型。
5、可根据用户要求提供多种传动装置． 6、电动蝶阀可现场手动或远距离集中控制，且能满足计算机程控艺需要。

产品特点:

1、三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角a,故形成三偏心。蝶阀从0～90开启，蝶板密封面会在开启的瞬间立即脱离阀座封面，在其90～0关闭时，只有在关闭的瞬间，蝶板密封面才会接触并压紧阀座密封面，但可以通过外加驱动力矩的改变，实现对密封比压的任意调整。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。
2、桁架式蝶板结构：蝶板强度高，过流面积大，流阻小。
3、扭矩密封：三偏心的结构使蝶阀关闭时，其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失，而且可以通过外中驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能，蝶阀的使用寿命也大大提高。
4、软硬层叠式金属密封结构：蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨组合，使其具有金属硬密封和弹性密封的双重***点，无论在低温和高温工况下均具有***良的密封性能。
5、双向密封：因密封面锥角小于密封材料的摩擦角，蝶板关到密封位置时立即实现自锁，并能承受一定的反向压力冲击。
6、防火结构：全金属结构本身具有火灾的特性。
7、BD343H、BD343Y、BD343Y金属密封蝶阀阀体密封面：采用堆焊硬质合金或不锈钢使得密封面强度高、硬度好、耐磨损，可连续启闭600000次以上而无损伤。
8、密封圈：密封圈由压板夹在蝶板上，易于安装、调节和更换。阀杆的上、下部位装有轴套，防止磨损和粘连，提高了使用寿命。

产品外形结构尺寸：

公称通径 DN（mm）		结构长度		外形尺寸（参考值）										连接尺寸（标准值）
		L		H	BDd343H			BDd643H			BDd943H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短Brief	长Long		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	365	350	12-22
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-22
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	16-26
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-26
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	20-30
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-30
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	24-33
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-33
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	28-36
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	32-39
1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	36-42
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	40-48
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230

蝶阀安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在次接通电源前要先手动开启到半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
