中线蝶阀的密封原理

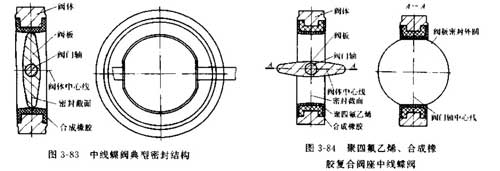

中线蝶阀的典型密封结构如图3-83所示。 其密封原理为阀板加工时保证其密封面具有合适的表面粗糙度值，合成橡胶阀座在模压成形时形成密封面合适的表面粗糙度值。阀门关闭时.通过阀板的转动，阀板的外圆密封面挤压合成橡晈阀座.使合成橡胶阀座产生弹性变形而形成弹性力作为密封比压保证阀门的密封。

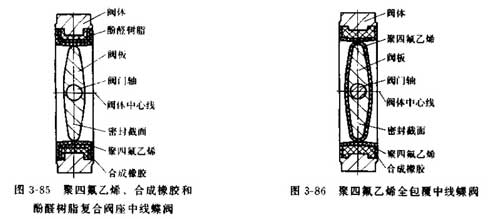

图3-84所示密封结构采用了聚四氟乙烯、合成橡胶构成复合阀痤。其特点在于阀座的弹性仍然由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性，采用聚四氟乙烯作为阀座密封面材料，从而使蝶阀的寿命得以提高。图3-85所示密封结构采用了聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座.使阀座在具有弹性的同时强度更好" 图3-86所示密封结构.为在图3-84密封结构基础上将阀板用聚四氟乙烯全包覆，使蝶阀具有抗腐蚀性。
