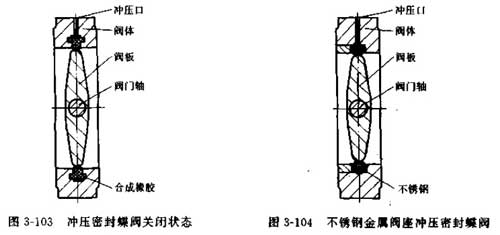

图3-103所示为一种典型充压密封蝶阀密封结构。

(1)结构特点。
1)在阀座或阀板上设有外部介质充压腔；
2)在外部介质压力的作用下，阀座或阀板上的密封元件可产生弹性变形；
3)在向密封元件充压之前.阀板密封面与阀座密封面之间存在少量间隙或微量过盈。
(2)密封原理。
当阀板转动到关闭位置以后，向设置于阀座或阀板上的密封元件充压，使密封副紧密接触并形成密封比压，保证蝶阀密封。在蝶阀开启之前，卸去对密封元件的充压，因而大大降低了蝶阀的启闭力矩，其操作轻便、灵活。
图3-104所示密封结构，采用不锈钢金属阀座。
(3)密封副密封性能失效的主要原因。
1)密封元件的充、卸压与蝶板启闭状态联锁失效；
2)密封元件老化弹性失效，充压时不产生变形；
3)密封副机械磨损、擦伤；
4)介质气蚀、冲蚀密封面。
(4)充压密封蝶阀的特点。
1)对密封元件的充压、卸压应与崃阀的启闭状态实现联锁，因而结构复杂、成本高；
2)密封性能好。
3)使用寿命长，使用压力也较髙。
