产品概述

RGP745Y液动放散阀-均压放散阀适用于高炉工程煤气均压放散系统，是一种密闭型阀门，RGP745Y液动放散阀-均压放散阀采用液压驱动，油压10-20mpa,启闭时阀≤5S，RGP745Y液动放散阀-均压放散阀采用内开盘式和金属密封和橡胶密封的双重密封结构，帮密封可靠， 密封件表面堆焊合金，耐磨性好，故可用于脏煤气及其它含粉尘气体。

主要性能参数

RGP745Y液动放散阀-均压放散阀主要性能参数

公称压力	0.25PMa
适用介质	煤气
适用温度	≤200℃
主要零件材料	铸钢
法兰连接尺寸	GB/T17241.6-1998
液压	8.0MPa

产品外形结构尺寸

RGP745Y液动放散阀-均压放散阀外形结构尺寸(mm)

DN	L	D0	D	D1	b	n-φd	A	A1	B	B1	M	质量 （Kg）	炉容 （m3）	图号
200	700	100	320	280	22	8-φ18	1100	540	1065	452	M18×1.5	400	650
250	760	150	375	335	24	12-φ18	1250	600	1120	480	M18×1.5	550	750
300	820	200	440	395	24	12-φ23	1400	600	1230	530	M22×1.5	720	1000
350	870	250	490	448	26	12-φ23	1596	730	1289	604	M22×1.5	1046	1200	DT890
400	920	300	540	492	26	16-φ23	1790	800	1365	690	M27×2	1455	1500	DT889
450	970	350	595	550	26	16-φ23	1941	880	1482	724	M27×2	1611	1500-2500	DT888
500	1020	400	645	600	28	20-φ23	2120	980	1550	800	M27×2	1900	3204000

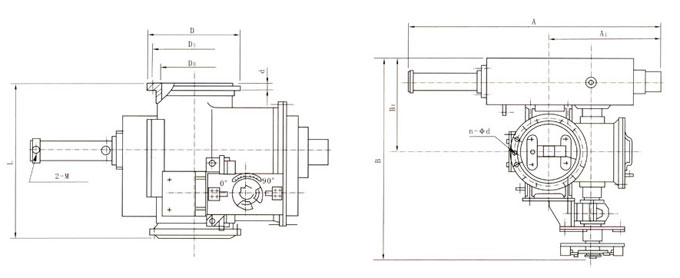

产品外形结构尺寸图
