美标高压波纹管截止阀

美标高压波纹管截止阀
  • 产品型号:WJ41H
  • 产品口径(DN):20~500(mm)
  • 产品压力(PN):150~800LB(Mpa)
  • 产品价格:电议

产品介绍
美标高压波纹管截止阀应用:易燃、易爆、有毒、强渗透性、放射性和贵重,高纯介质等。
适用温度:-196℃~600℃
适用压力:150LB-1500LB

产品主要优点:
1. 波纹管截止阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏;
2. 阀瓣采用锥形设计,密封面与介质成流线形,密封性能更好,使用寿命更长;
3. 双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合密封标准;
4. 阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,不像传统的只对螺纹加润滑油;
5. 人体工程学设计手轮,使用寿命更长,操作轻松便捷,更可靠;

技术规范:
设计标准:ANSI 16.34
结构长度:ANSI B 16.1
连接法兰:ANSI B 16.5
试验和检验:API 598

产品主要性能参数
性能规范表
公称压力 Lb Lb
试验压力 强度试验 1.5PN
密封试验 1.1PN
气密封试验

0.6



WJ44H直角式波纹管截止阀更多内部结构图

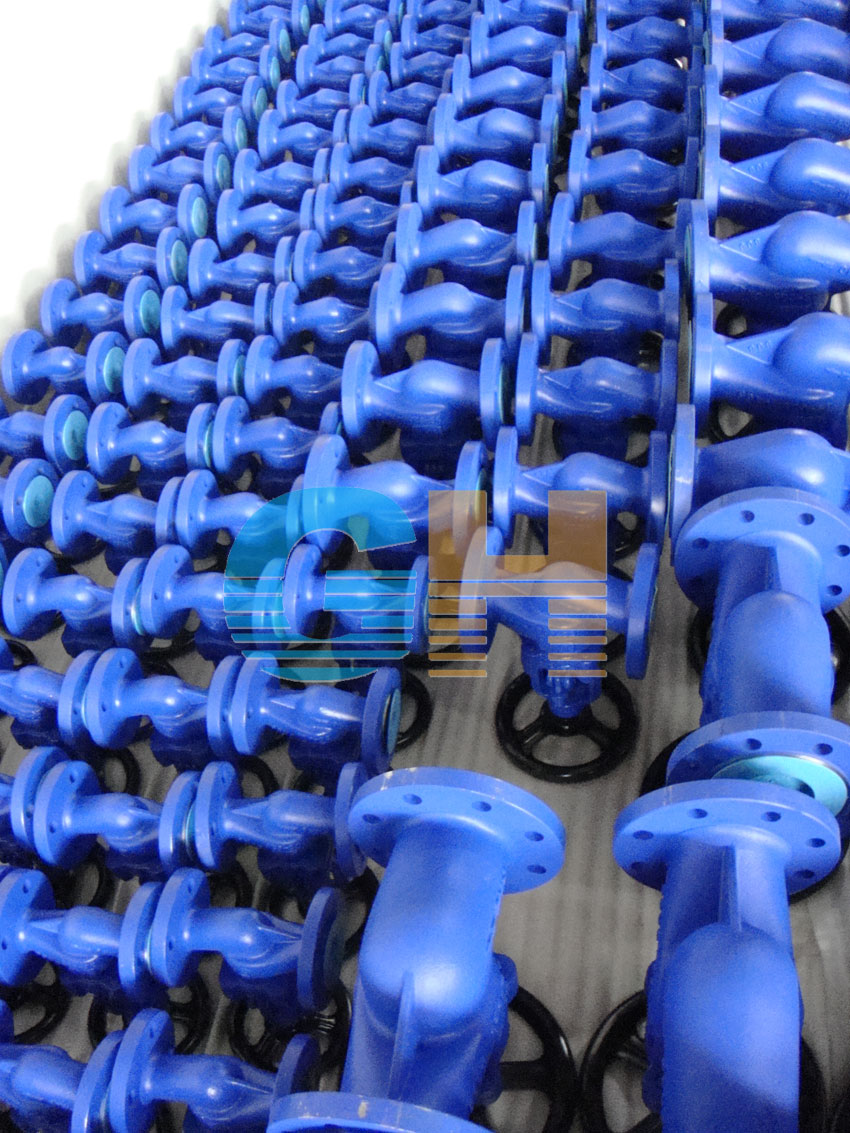

批量波纹管截止阀图


声明:本文中所有文字、数据、图片均只适用于参考,美标高压波纹管截止阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
