Q347H硬密封固定式球阀

产品概述 Q347H硬密封固定式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产;在水电、火电和核电的电力生产系 统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得...

产品型号:Q347H

产品口径(DN):25~700(mm)

产品压力(PN):1.6~10.0(Mpa)

更新日期:2015-04-15

免费询价

24小时免费咨询电话021-80392609

  • 产品详情

产品概述

Q347H硬密封固定式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产;在水电、火电和核电的电力生产系 统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。



产品特点

1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构,密封预紧力设计合理、闭启灵活,有效保证密封的可靠性。
2 、采用特殊结构装置的阀杆,不仅确保填写料处还会渗漏,且防止了阀杆脱出。
3、根据用户的需要,可设计成适应粉尘(包括含固体颗粒),浆料等介质的结构,使球阀耐磨及耐高温性能更好。
4、本身具有防火防静电功能。
5、该结构球阀应按规定流向使用。



主要用途

广泛用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;化工产品、医药和食品生产中;水电、火电和核电的电力生产系统中;城市和工业企业的给排水、供热和供气系统中。



主要零件材料

Q347H硬密封固定式球阀主要零件材料
阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13 1Cr13 司太立合金
本体材料
柔性石墨
不锈钢加柔性石墨
08软钢 F304 F316
柔性石墨
编结石墨
-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

主要连接尺寸

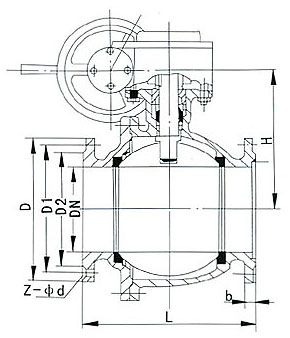

Q347H-16C硬密封固定式球阀主要连接尺寸图

Q347H-16C硬密封固定式球阀主要连接尺寸(mm)
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 400 420 400 420 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
Wt(Kg) 4.5 5.7 7.0 12 16 22 35 58 74 205 322 460 576 864 1280 1600 1600 4500
电动 H2 - - - - - - - - 554 600 652 760 770 830 - 940 940 1115
L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410
气动 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538 1538 1450
L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 1360 2840

Q347H-25C硬密封固定式球阀主要连接尺寸(mm)
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 420 420 400 400 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
Wt(Kg) 4.5 5.7 7.0 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300
电动 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690
L1 - - - - - - - - 74 350 350 420 420 400 - 400 410 650
气动 H3 215 240 264 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470
L2 200 270 270 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300
声明:本文中所有文字、数据、图片均只适用于参考,Q347H硬密封固定式球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
