釜顶取样装置
产品概述 釜顶取样装置成套集成于反应釜顶部,专为釜内液相物料密闭采样设计,整套设备由主取样阀、可视缓冲视筒、切断阀、吹扫管路、取样容器等部件组合而成。依托釜内压力实现物料输送,全程密闭无外泄,有效解决易挥发、有毒、易燃易爆、易氧化物料的取样...
- 产品详情
产品概述

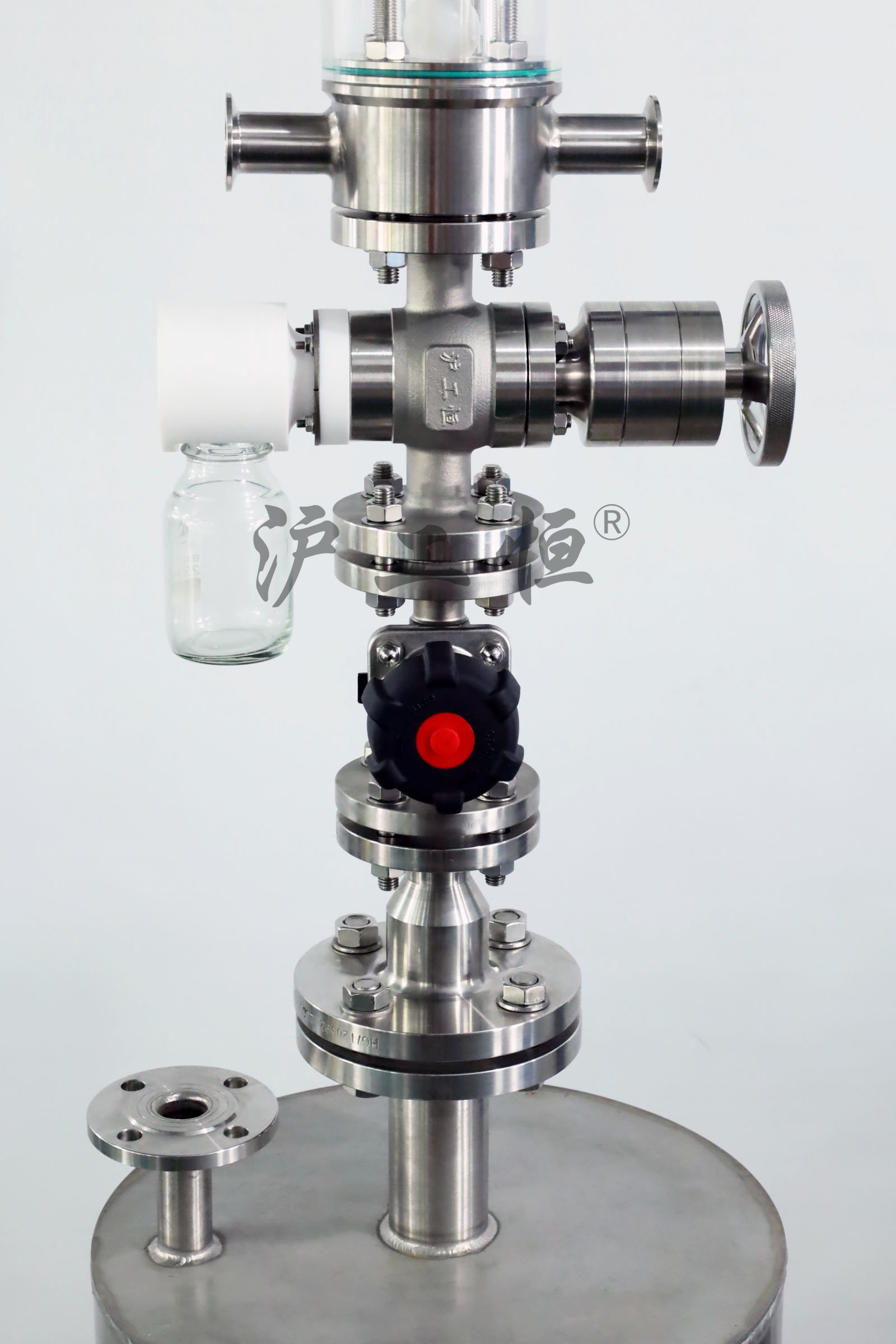

釜顶取样装置成套集成于反应釜顶部,专为釜内液相物料密闭采样设计,整套设备由主取样阀、可视缓冲视筒、切断阀、吹扫管路、取样容器等部件组合而成。依托釜内压力实现物料输送,全程密闭无外泄,有效解决易挥发、有毒、易燃易爆、易氧化物料的取样难题,广泛应用医药、精细化工、新材料、农药合成等反应釜生产线。
结构特点
-

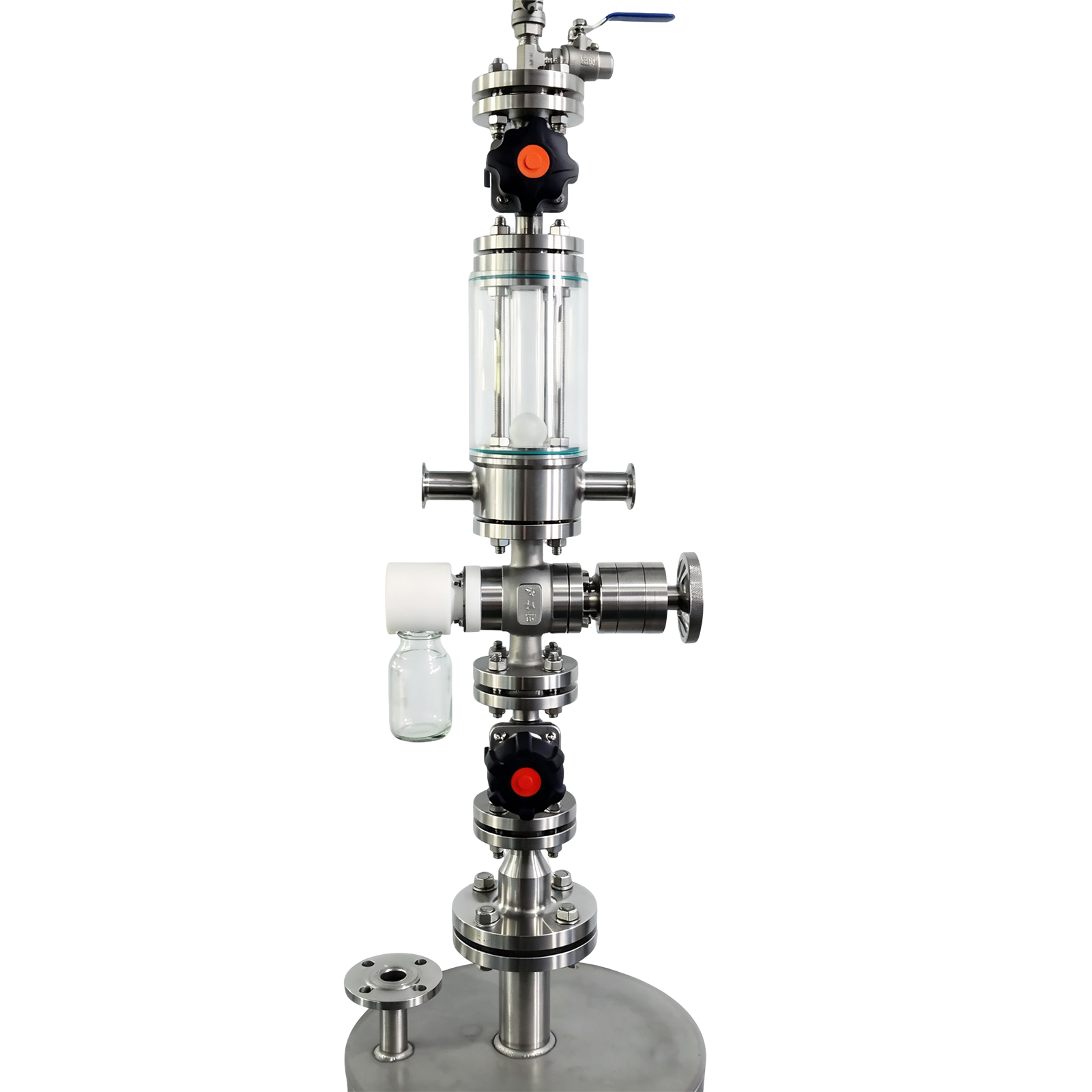

成套一体化集成模组
整套装置模块化组装,包含上下切断阀、透明可视缓冲视筒、主取样调节阀、氮气吹扫接口、取样口。出厂预装成型,现场只需对接釜顶法兰,大幅缩短安装调试时间;布局紧凑,适配反应釜狭小顶部空间。 -

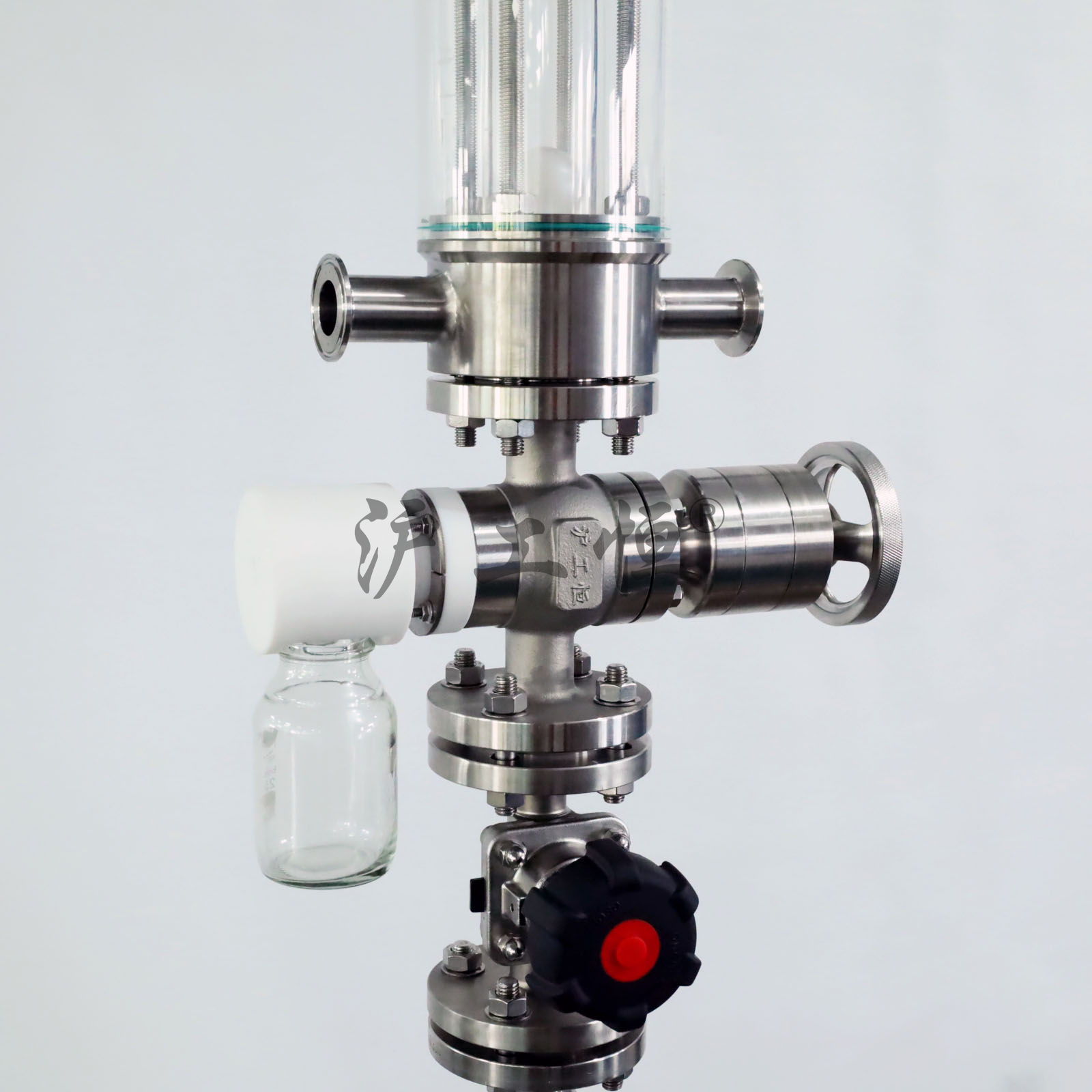

透明可视缓冲视筒
中部配置高压透明视筒,可直观观察介质状态、物料流动情况,提前预判物料性状;缓冲腔体减缓物料冲击,避免高压介质直�***缛肴⊙浚嵘⊙踩裕北阌诠鄄旃苈分没恍Ч� -
多重安全切断结构
装置上下端均配备手动切断阀,形成双重隔离保护;检修、更换配件时可关闭两端阀门,隔离釜内介质,能够安全拆卸取样单元,无需停机排空釜内物料,不影响连续生产。 -
密闭置换取样体系
预留氮气吹扫接口,取样前可对整套阀腔、视筒内部进行气体置换,隔绝空气进入;取样完成后可吹扫清除管路残留物料,防止不同批次物料交叉污染,规避样品氧化、水解问题。取样口配套玻璃瓶密闭收集样品。
核心***势
✅ 成套模块化釜顶采样系统,安装便捷,一站式采样解决方案
✅ 透明可视缓冲视筒,实时观测物料流动,缓冲高压料流冲击
✅ 上下双重切断阀门,检修安全,无需排空釜内物料
✅ 支持氮气置换,隔绝空气,适配易氧化、遇水敏感物料
✅ 全流程密闭取样,杜绝有毒、挥发性介质泄漏,安全生产
✅ 结构灵活,可根据工况增减过滤器、夹套保温等组件
✅ 透明可视缓冲视筒,实时观测物料流动,缓冲高压料流冲击
✅ 上下双重切断阀门,检修安全,无需排空釜内物料
✅ 支持氮气置换,隔绝空气,适配易氧化、遇水敏感物料
✅ 全流程密闭取样,杜绝有毒、挥发性介质泄漏,安全生产
✅ 结构灵活,可根据工况增减过滤器、夹套保温等组件
可选技术参数
主体材质:304 不锈钢、316L 不锈钢,可选 F44、哈氏合金、衬 PFA
密封材质:PTFE、FFKM 全氟密封
连接形式:法兰连接(HG/T20592 标准),可定制快装接口
公称通径:DN15、DN20、DN25
压力等级:PN16、PN25、PN40、CL150、CL300
适用温度:-20℃~250℃(依据密封材质调整)
取样容器:玻璃取样瓶、不锈钢取样瓶可选
拓展配置:夹套保温结构、精密过滤器、气动执行机构
密封材质:PTFE、FFKM 全氟密封
连接形式:法兰连接(HG/T20592 标准),可定制快装接口
公称通径:DN15、DN20、DN25
压力等级:PN16、PN25、PN40、CL150、CL300
适用温度:-20℃~250℃(依据密封材质调整)
取样容器:玻璃取样瓶、不锈钢取样瓶可选
拓展配置:夹套保温结构、精密过滤器、气动执行机构
适用介质与工况
适用介质:医药中间体、合成树脂、有机溶剂、各类有机反应料液、易氧化、易水解、刺激性液态物料;
适用场景:常压 / 中压反应釜釜顶采样、间歇化工合成生产线、精细化工成套装置、新能源材料反应设备。



适用场景:常压 / 中压反应釜釜顶采样、间歇化工合成生产线、精细化工成套装置、新能源材料反应设备。



声明:本文中所有文字、数据、图片均只适用于参考,釜顶取样装置性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
