单法兰针刺取样阀
产品概述 单法兰针刺取样阀属于高精度密闭式取样设备，采用单法兰侧进结构，依靠针刺穿刺密封隔膜实现取样作业，全程密闭无外泄。阀体整体采用不锈钢锻造加工，搭配防护支架与刻度取样瓶，广泛应用于石化、精细化工、医药、新材料行业，适用于有毒、易挥发、...
- 产品详情
产品概述
单法兰针刺取样阀属于高精度密闭式取样设备，采用单法兰侧进结构，依靠针刺穿刺密封隔膜实现取样作业，全程密闭无外泄。阀体整体采用不锈钢锻造加工，搭配防护支架与刻度取样瓶，广泛应用于石化、精细化工、医药、新材料行业，适用于有毒、易挥发、易氧化、易燃易爆介质的无泄漏采样。
结构组成

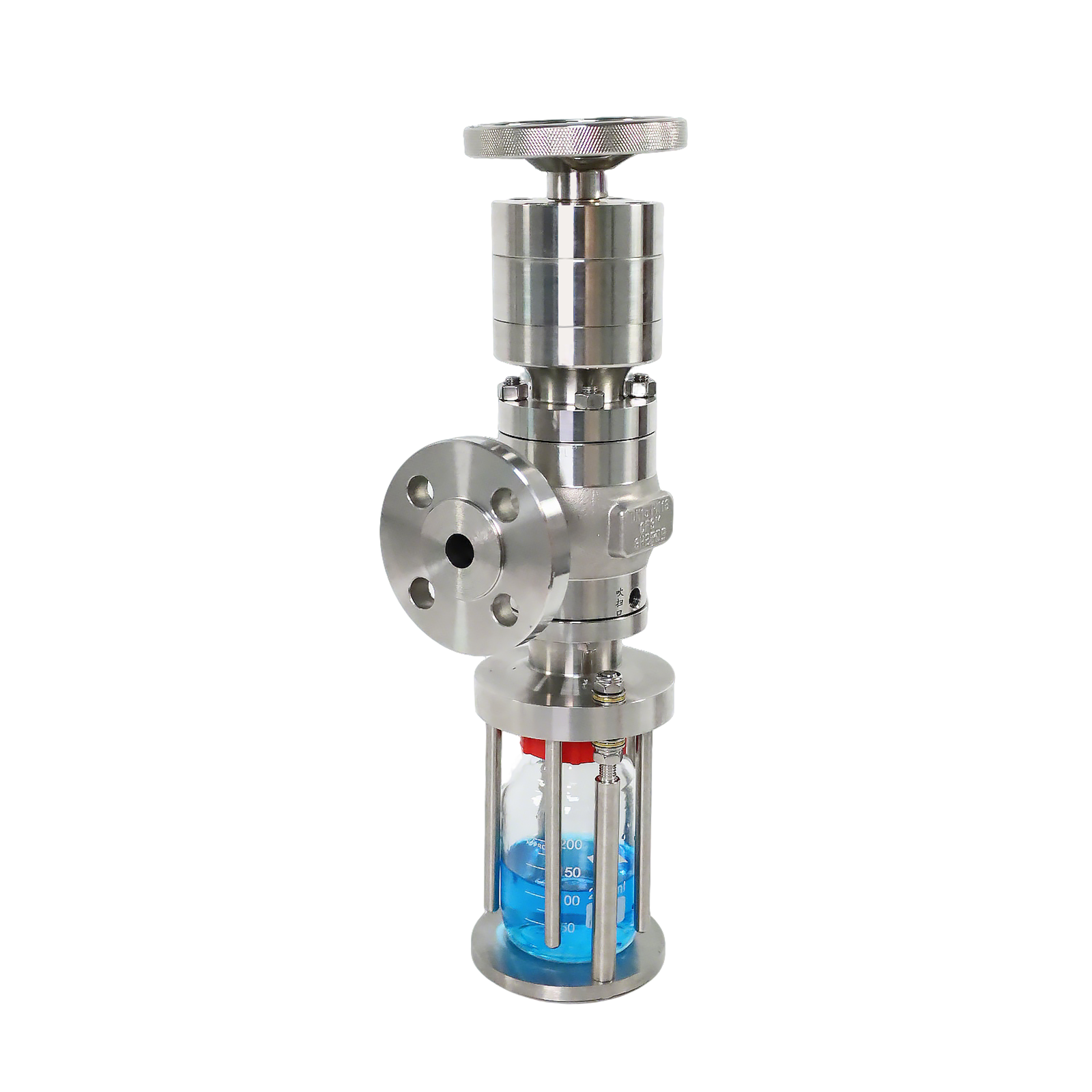

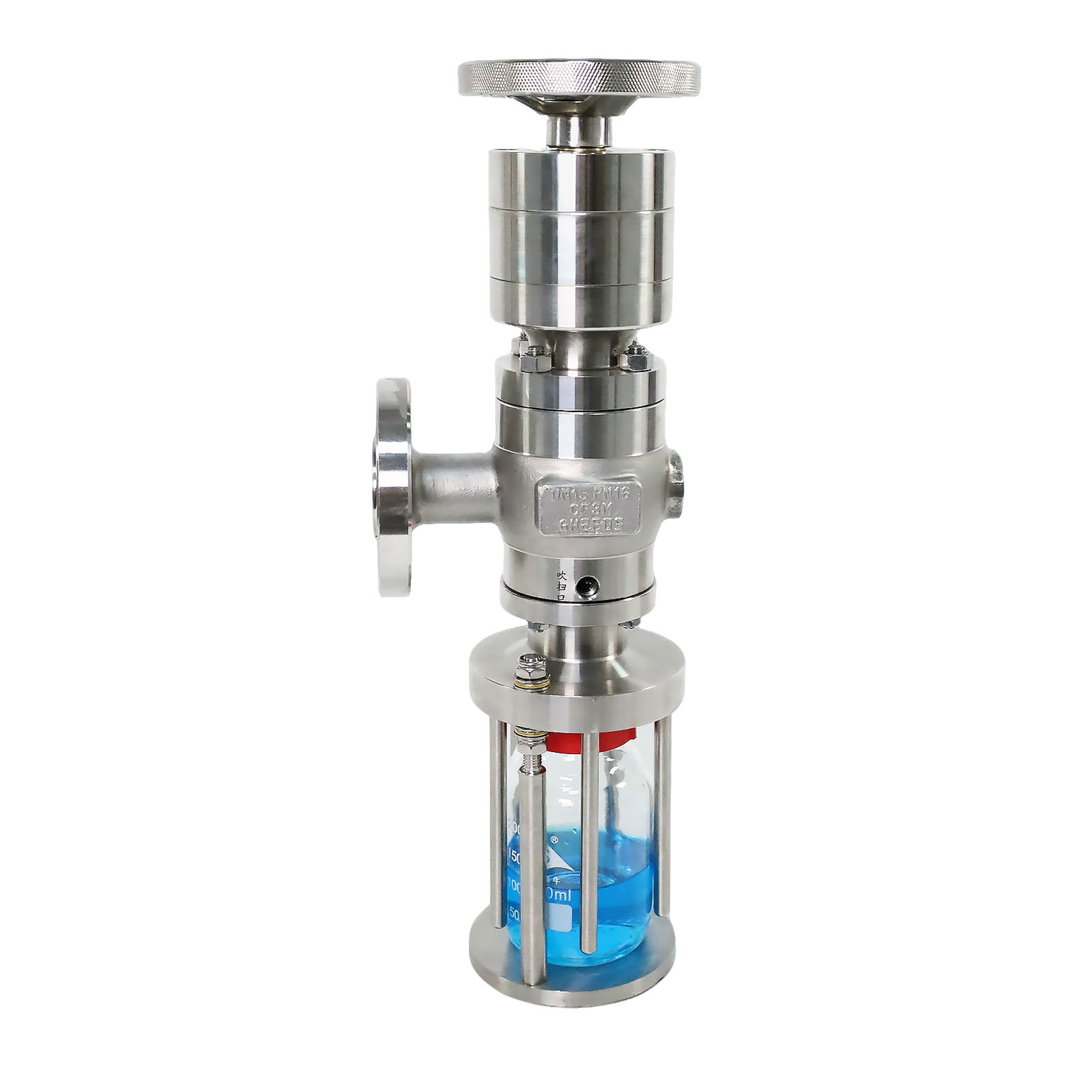

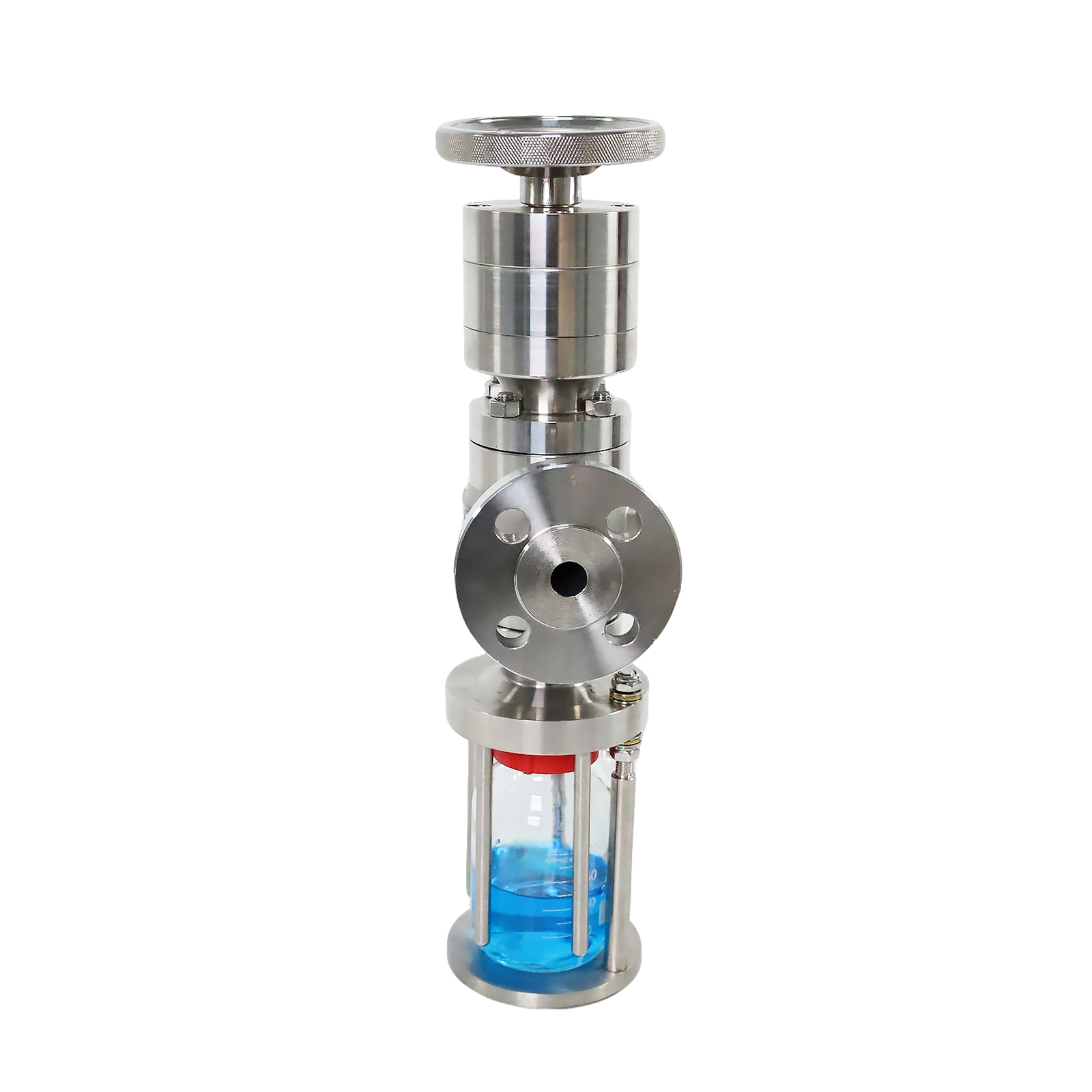

设备由法兰进料阀体、手动调节手轮、针刺执行机构、密封隔膜组件、防护框架、刻度取样瓶组成。旋转手轮驱动针刺机构，刺穿隔膜导出介质；取样完成后撤针，隔膜自动闭合密封，切断介质通路。取样瓶置于金属防护框架内，有效抵御冲击，提升操作安全性。
产品特点
-
针刺自密封结构
依靠隔膜密封，取样时针头穿刺取料；收回针头后隔膜自动复原密封，无需介质侧手动阀门关闭，杜绝介质持续渗漏，适配连续运行工艺管线。 -
单法兰安装形式
侧向法兰进料，结构紧凑，可直接安装于反应釜、管道侧壁，安装点位适应性强，现场管路改造简单。 -
全程密闭取样
介质在封闭通道流入取样瓶，样品不与空气大面积接触，可满足遇空气易氧化、易水解物料取样需求，同时抑制挥发性有害气体逸散。 -
安全防护框架
取样瓶外部配置不锈钢防护笼，防止玻璃瓶意外碎裂造成物料飞溅伤人，提升现场操作安全等级。 -
流量可控操作
顶部手轮缓慢调节针刺进给深度，能够控制出料流速，避免高压介质快速冲料，方便精准采集适量样品。 -
整机不锈钢材质
阀体采用 304/316L 不锈钢锻造，承压性能***良，结构牢固，耐受多数有机溶剂与弱腐蚀介质。
核心***势
✅ 撤针自密封，取样结束自动封堵，杜绝泄漏风险
✅ 密闭采样，适配对空气敏感、有毒、易燃易爆物料
✅ 防护笼保护取样瓶，防止玻璃破碎引发安全事故
✅ 手轮微调操作，取样流量可控，采样量易于把控
✅ 单法兰紧凑型设计，节省安装空间，适配各类设备侧壁
✅ 无死角流道，介质不易滞留，便于清洗，避免样品交叉污染
✅ 密闭采样，适配对空气敏感、有毒、易燃易爆物料
✅ 防护笼保护取样瓶，防止玻璃破碎引发安全事故
✅ 手轮微调操作，取样流量可控，采样量易于把控
✅ 单法兰紧凑型设计，节省安装空间，适配各类设备侧壁
✅ 无死角流道，介质不易滞留，便于清洗，避免样品交叉污染
适用工况
适用于化工、制药、油气等工艺管道、反应装置内液相介质取样；重点用于不允许介质外泄、物料接触空气易变质、有安全生产环保要求的工况。
可选配置
阀体材质：304 不锈钢 / 316L 不锈钢
法兰标准：国标 HG/T、美标 ANSI 法兰可选
隔膜材质：硅胶、PTFE 复合隔膜（适配不同化学介质）
配套容器：100ml、250ml、500ml 刻度取样瓶
升级方案：阀体内部衬 PTFE/PFA，用于强酸碱腐蚀工况
法兰标准：国标 HG/T、美标 ANSI 法兰可选
隔膜材质：硅胶、PTFE 复合隔膜（适配不同化学介质）
配套容器：100ml、250ml、500ml 刻度取样瓶
升级方案：阀体内部衬 PTFE/PFA，用于强酸碱腐蚀工况
声明：本文中所有文字、数据、图片均只适用于参考，单法兰针刺取样阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
