产品概述

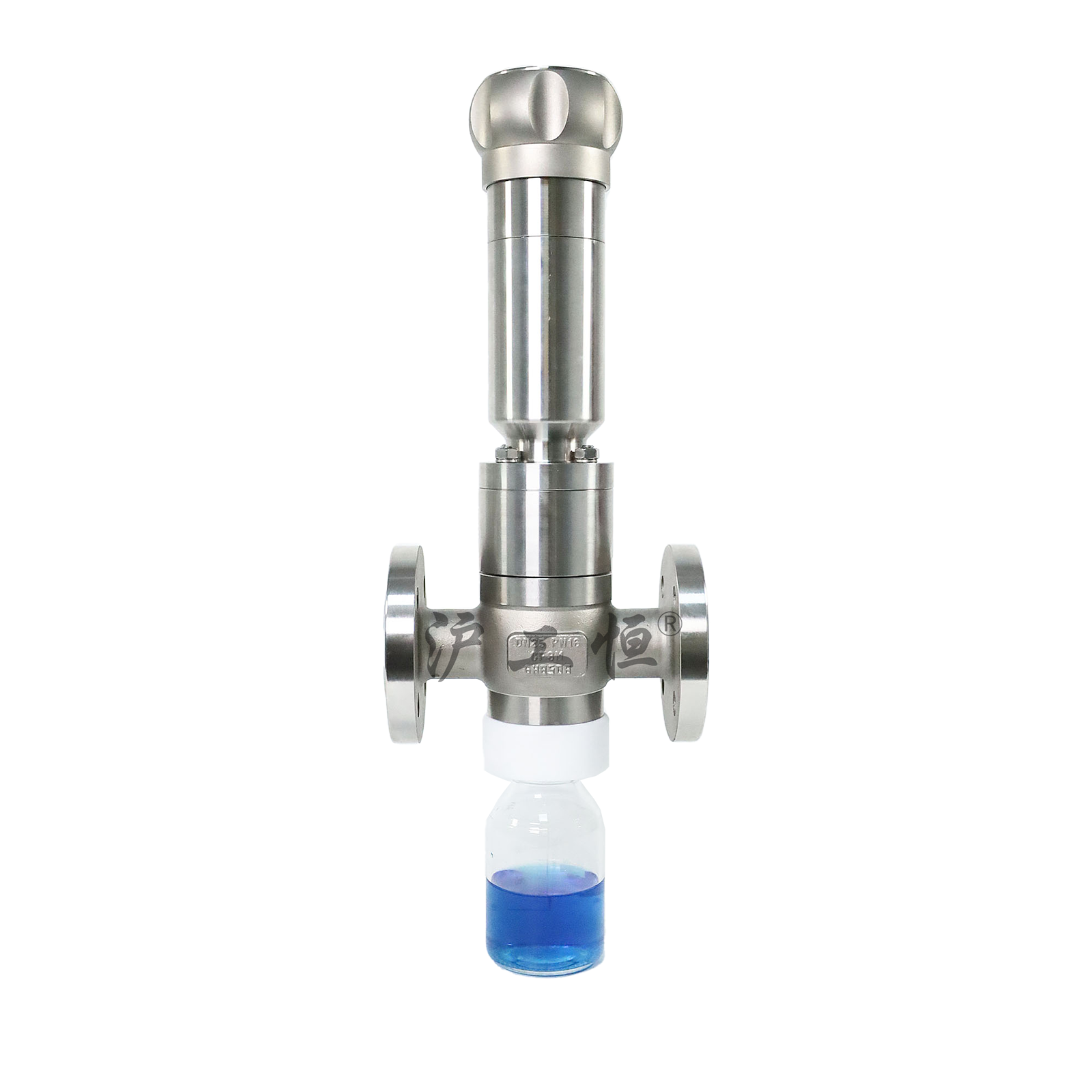

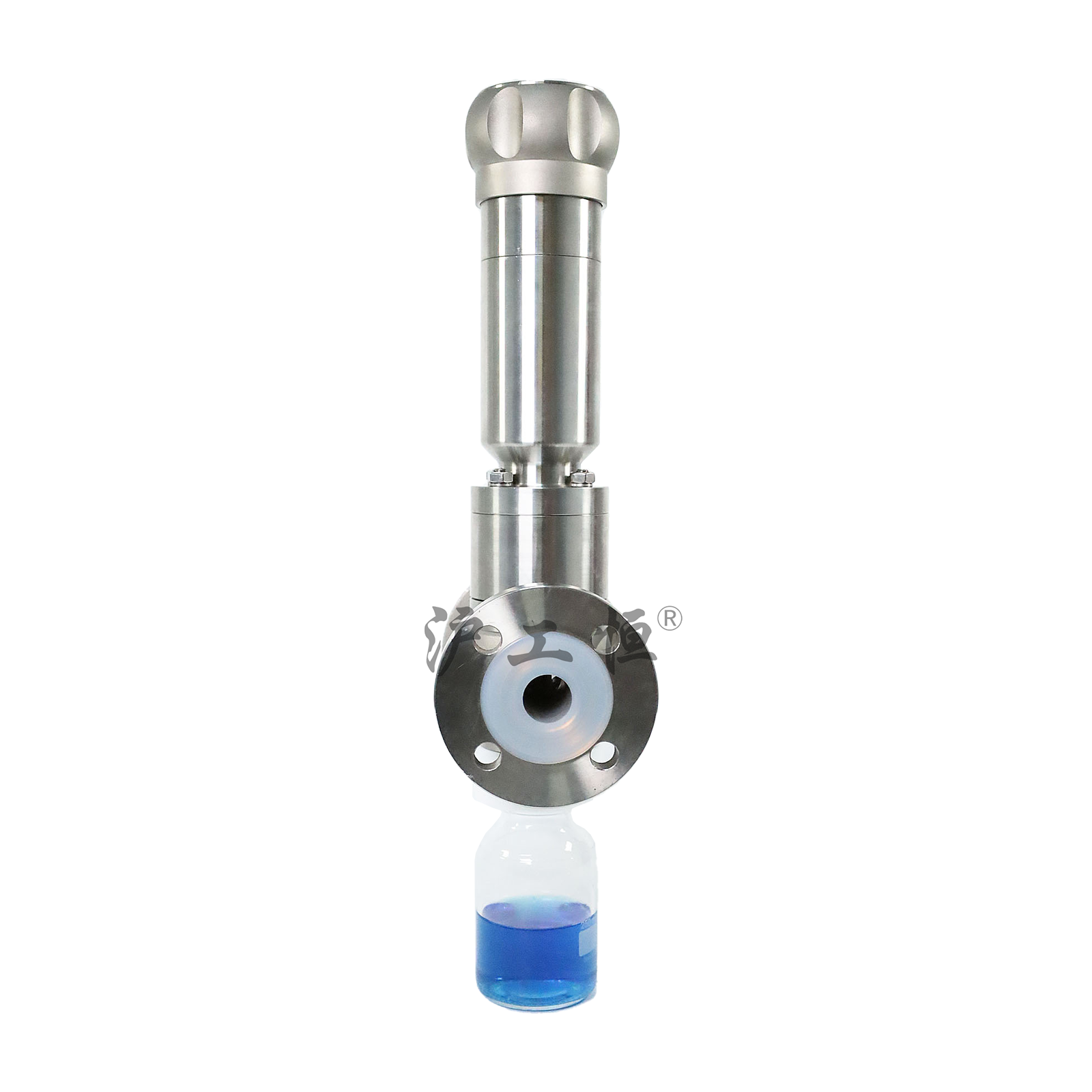

自复位取样阀属于法兰式在线密闭取样阀门，依靠内部弹簧机构实现阀芯自动复位关闭，旋转顶部手轮完成取样开启动作，阀体为三通法兰结构，下部可直接对接取样瓶，实现工艺管路的密闭安全采样。阀门串接于生产管线，不影响主管道介质正常流通，取样完成松开手轮，阀门自动回位切断取样通路，有效规避人为忘关阀门带来的泄漏风险，多用于化工、制药等行业物料在线取样检测。

结构特点

1. 弹簧自复位阀芯结构：内置强力复位弹簧，旋转顶部手轮下压开启取样通道，释放手轮后，弹簧驱动阀芯自动回弹闭合，无需人工旋回关闭，杜绝人为操作疏忽造成泄漏。
2. 三通法兰阀体：两侧为工艺管道法兰接口，直接串联接入工艺管线；下部为取样出口，可直接装配取样瓶，主管路介质正常流通，取样支路独立分开。
3. 顶部调节手轮：手轮式旋转开启，可控制阀芯开启行程，以此调节取样流量大小，控制取样流速，避免介质喷溅。
4. 密闭接瓶取样接口：阀底配置取样瓶连接接口，取样瓶直接密封对接，取样全程密闭，样品不与外界空气接触，同时防止介质挥发外泄。
5. 全不锈钢锻造阀体：整体采用不锈钢材质，流道内壁光滑，拆装便捷，便于拆解清洗，减少物料残留，满足洁净工艺使用条件。

核心***势

1. 自动复位防泄漏：松开手轮阀门立刻自动关闭，消除操作人员忘记关闭阀门引发介质泄露的安全隐患，提升现场操作安全性。
2. 密闭采样保护样品与人员：取样瓶密封对接，取样过程密闭，有毒、易挥发介质不会向外挥发，既保护操作人员，又避免样品被空气污染，保障检测数据准确。
3. 取样流量可控：通过手轮调节阀芯开启行程，可调节介质流出速率，可慢流速取样，防止高压介质喷射飞溅。
4. 不干扰主生产流程：三通法兰直通管路设计，阀门串接在工艺管线，取样作业不会中断主管路介质输送，不影响整套装置连续生产。
5. 维护清洗方便：阀体可拆卸，内部阀芯、密封组件可单独拆装更换，流道死角少，清洗方便，降低不同批次物料交叉污染风险。

可选技术参数

• 公称通径：DN15‑DN50
• 公称压力：PN16、PN25、PN40
• 阀体材质：304、316L 不锈钢，支持衬四氟防腐定制
• 连接方式：两端法兰连接，支持国标 HG/T 法兰标准
• 取样接口：适配标准取样玻璃瓶，可定制接口规格
• 操作方式：手轮旋转开启，弹簧自动复位关闭
• 适用温度：‑20℃～300℃，根据密封材质选配
• 密封材质：PTFE、PFA、石墨填料可选
• 阀体抛光：可做卫生级镜面抛光，适配 GMP 工况

适用介质与工况

适用介质

各类化工液体溶剂、制药药液、油品；低‑中粘度液体物料；衬氟版本可用于强酸强碱等强腐蚀性介质。

适用工况

广泛用于精细化工、制药、染料等行业工艺管道在线取样；适合介质有毒、易挥发、有刺激性气味，对操作安全要求高的现场；适合人员操作频次高，需要规避人为误操作风险的取样点位；卫生抛光款可用于 GMP 洁净生产工况。 不适合含有大量硬质大颗粒介质，颗粒容易卡滞阀芯弹簧机构；不适合极易凝固结垢物料，防止内部通道与弹簧部位结垢导致复位失效。
