Z941W-16Ti、Z941W-25Ti型钛合金楔式闸阀更新日期：2013-08-20
主要性能参数
主要外形及结构尺寸
| 型号 | PN |
工作压力 (Mpa) |
适用温度 （℃） |
适用介质 | 材料 | |||
| 阀体、阀盖 | 闸板 | 阀杆 | 填料 | |||||
| Z941W-16Ti | 16 | 1.6 | ≤200 | 氧化腐蚀性介质 | ZTA2 | ZTA2 | TC4 | 聚四氟乙烯 |
| Z941W-25Ti | 25 | 2.5 | ||||||

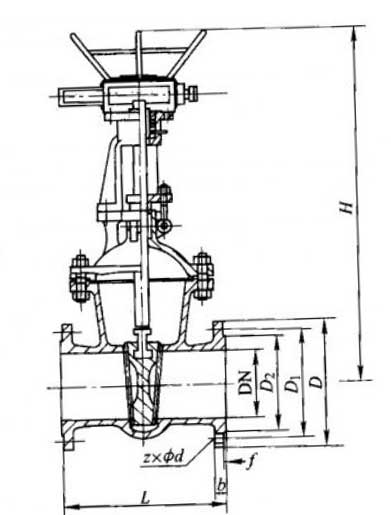

主要外形及结构尺寸
| DN | L | D | D1 | D2 | b | f | z×Φd | H | 重量/kg |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×Φ18 | 653 | 59 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×Φ18 | 665 | 62 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×Φ18 | 725 | 74 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×Φ18 | 787 | 92 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×Φ18 | 902 | 152 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×Φ23 | 955 | 161 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×Φ23 | 1105 | 219 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×Φ25 | 1343 | 376 |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12×Φ25 | 1516 | 484 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×Φ25 | 1678 | 695 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×Φ30 | 1849 | 977 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×Φ30 | 1937 | 1033 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×Φ34 | 2234 | 1087 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×Φ41 | 2432 | 1357 |
| 700 | 900 | 910 | 840 | 788 | 50 | 5 | 20×Φ41 | 2489 | 1481 |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 5 | 20×Φ41 | 2643 | 1845 |
| DN | L | D | D1 | D2 | b | f | z×Φd | H | 重量/kg |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4×Φ18 | 653 | 64 |
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 8×Φ18 | 665 | 65 |
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8×Φ18 | 725 | 79 |
| 100 | 300 | 230 | 190 | 160 | 24 | 3 | 8×Φ23 | 787 | 98 |
| 125 | 325 | 270 | 220 | 188 | 28 | 3 | 8×Φ25 | 902 | 154 |
| 150 | 350 | 300 | 250 | 218 | 30 | 3 | 8×Φ25 | 955 | 168 |
| 200 | 400 | 360 | 310 | 278 | 34 | 3 | 12×Φ25 | 1105 | 219 |
| 250 | 450 | 425 | 370 | 332 | 36 | 3 | 12×Φ30 | 1343 | 390 |
| 300 | 500 | 485 | 430 | 390 | 40 | 4 | 16×Φ30 | 1516 | 505 |
| 350 | 550 | 550 | 490 | 448 | 44 | 4 | 16×Φ34 | 1678 | 736 |
| 400 | 600 | 610 | 550 | 505 | 48 | 4 | 16×Φ34 | 1849 | 1027 |
| 450 | 650 | 660 | 600 | 555 | 50 | 4 | 20×Φ34 | 1937 | 1139 |
| 500 | 700 | 730 | 660 | 610 | 52 | 4 | 20×Φ41 | 2234 | 1228 |
| 600 | 800 | 840 | 770 | 718 | 56 | 5 | 20×Φ41 | 2432 | 1502 |
| 700 | 900 | 955 | 845 | 815 | 60 | 5 | 24×Φ48 | 2489 | 1617 |
| 800 | 1000 | 1070 | 990 | 930 | 64 | 5 | 24×Φ48 | 2643 | 1923 |
