升降式止回阀

H41J-10衬胶升降式止回阀

产品概述 H41J衬胶升降式止回阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。 H41J衬胶升降式止回阀属于一种自动阀门,其主要作用是防止介质倒流、泵及驱动电动机反转,以及容器介质的...

产品型号:H41J-10、H41J-16

产品口径(DN):15~300(mm)

产品压力(PN):1.0、1.6Mpa(Mpa)

更新日期:2015-07-02

免费询价

24小时免费咨询电话021-80392609

  • 产品详情
产品概述
H41J衬胶升降式止回阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。 H41J衬胶升降式止回阀属于一种自动阀门,其主要作用是防止介质倒流、泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升到超过系统压的辅助系统提供补给的管路上。 H41J衬胶升降式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作升降式运动,升降式止回阀密封性能比旋启式要***越。

主要零部件材料表
H41J-10衬胶升降式止回阀主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 紧固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 PTFE(F4) CF8 CF8


主要外形和连接尺寸

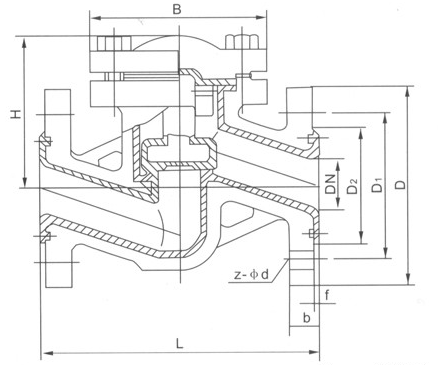

H41J-10衬胶升降式止回阀主要外形和连接尺寸图

H41J-10衬胶升降式止回阀主要外形和连接尺寸(mm)
公称通径
(DN)
公称压力
(Mpa)
工作压力
(Mpa)
L
mm
D
mm
D1
mm
n-φd
mm
15 1.6
1.0
1.6
1.0
130 95 65 4-13.6
20 150 105 75 4-13.5
2S 160 115 8S 4-13.6
32 180 140 100 4-17.6
40 200 150 110 4-17.6
50 230 165 125 4-17.6
65 290 185 145 4-17.6
80 310 200 160 6/2-17.5
100 3S0 220 180 6/2-17.5
125 400 250 210 6/2-17.5
150 480 285 240 6/2-22
200 600 340 295 6/2-22
250 730 395 350 10/2-22
300 850 445 400 10/2-22
注:衬胶阀耐腐蚀情况参考衬橡胶阀门、衬塑料阀门各种化工介质耐腐蚀性能表
声明:本文中所有文字、数据、图片均只适用于参考,H41J-10衬胶升降式止回阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
