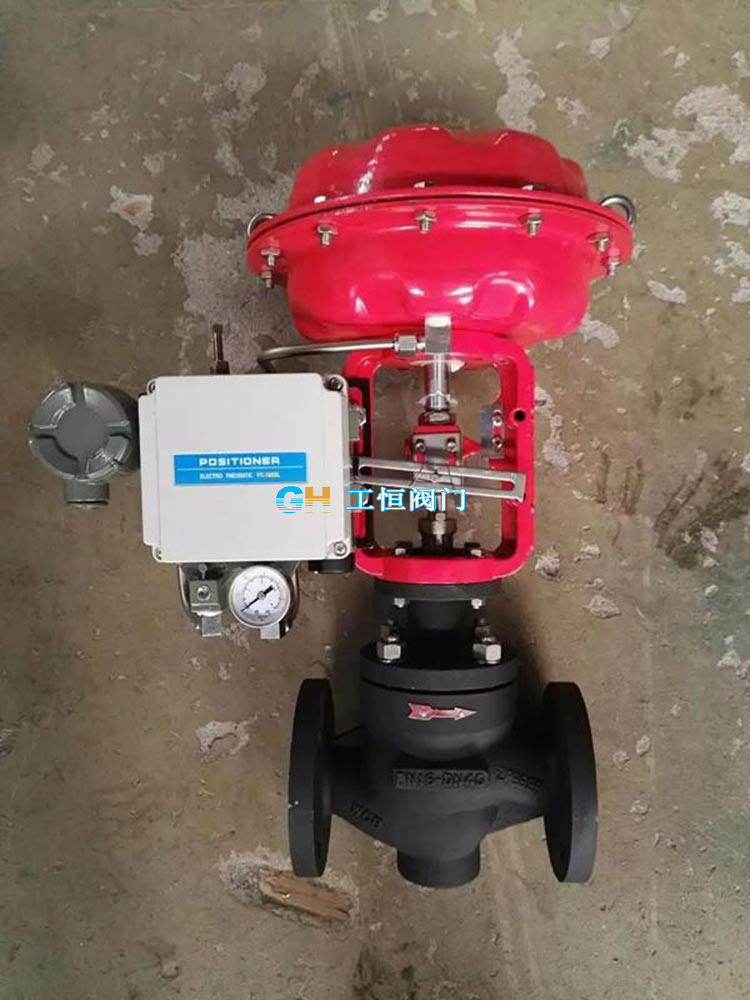

沪工恒牌 ZJHP-16K气动薄膜调节阀不锈钢单座薄膜调节阀法兰气动调节阀

ZJHP-16K气动薄膜调节阀不锈钢单座薄膜调节阀法兰气动调节阀更新日期：2020-03-26

*** :	GH/工恒	型号 :	ZJHP-16K
材质 :	不锈钢	连接形式 :	法兰
加工定制 :	是	公称通径 :	DN20~200
适用介质 :	水,蒸汽,油品	压力环境 :	常压
工作温度 :	常温	流动方向 :	单向
驱动方式 :	气动	零部件及配件 :	执行器
形态 :	隔膜式	类型(通道位置) :	二通式
标准 :	国标	密封形式 :	硬密封型

产品详情

参数

型号：ZJHP-16K
名称：气动薄膜调节
阀体型式：直通铸造球型阀体
阀芯型式：非平衡式单座柱塞阀芯
公称通径：DN20~200 NPS 3/4〞~ 8〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
接：SW、BW
法兰距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型、
保温夹套型
填料：V型聚四乙烯填料、柔性石墨填料等
密封垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构、活塞式执行机构
表面涂漆：绿色丙稀酸聚胺酯磁漆

概述

ZJHP-16K气动薄膜调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。而足够的顶部导向系统克服小开度时的震动，使用寿命更长。可选择多弹簧气动薄膜机构或电动执行机构等。
、

内部设计选材不同处

我公司生产的套筒调节阀区别于其他公司的是内件选材其他公司内件选材基本都是304不锈钢材质不经过硬化处理耐用效果差、我公司内件选材标配是阀芯阀座2Cr13不锈钢堆焊STL合金、阀杆2Cr13不锈钢氮化处理耐用效果好

型号编制方法

Z	执行机构	H	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	J:气动薄膜执行机构	H直行程	P:标准型单座调节阀	PN16=16	C=WCB	DN25= DN25
	H:气动活塞执行机构		PF:软密封单座调节阀	CL150LB=150 LB	LC=LCB	NPS1〞=NPS1〞
			PL:单座笼式调节阀	JIS10K=10K	P=CF8
			PG:带散热型单座调节阀		PL=CF3
			PV:波纹管型单座调节阀		R=CF8M
			PD:低温型单座调节阀		RL=CF3M
					D=特殊材质

如：Z型气动薄膜单座调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHP-16C DN50

技术参数选型表

阀座直径（mm）		10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Cv	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定流量系数Cv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
公称通径	行程	可选流量系数Cv（★标准型 ●推荐 ○定制）
DN20	16mm	●	●	●	★
DN25	16mm	●	●	●	●	★
DN32	25 mm	○	○	○	○	○	★
DN40			○	○	○	○	●	★
DN50				○	○	○	●	●	★
DN65	40mm						○	○	○	★
DN80							○	○	○	●	★
DN100							○	○	○	●	●	★
DN125	60mm									○	○	○	★
DN150											○	○	●	★
DN200											○	○	●	●	★
气动执行机构		ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45
膜片面积Ae (cm2)		350					350			560			900
作用方式	弹簧范围	金属密封允许压差（MPa）
气开	20-100KPa	4.46	3.09	1.98	1.16	0.7	0.44	0.28	0.18	0.17	0.11	0.07	0.07	0.05	0.03
	40-200 KPa	6.4	6.4	5.94	3.34	2.14	1.31	0.84	0.53	0.51	0.33	0.21	0.22	0.15	0.09
	80-240 KPa	6.4	6.4	6.4	6.4	4.99	3.05	1.95	1.25	1.18	0.78	0.5	0.51	0.36	0.21
气关	20-100KPa	6.4	6.19	3.96	2.23	2.14	0.87	0.56	0.35	0.34	0.22	0.14	0.15	0.1	0.06
	40-200 KPa	6.4	6.4	6.4	6.4	6.4	5.86	3.64	2.3	2.21	1.43	0.91	0.95	0.66	0.37
	80-240 KPa	6.4	6.4	6.4	6.4	6.4	6.4	5.04	3.18	3.06	1.98	1.26	1.32	0.92	0.52

零部件材料

零部件材质

零件名称	材料	温度范围
阀体上阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-40～600℃
阀芯、阀座	1Cr18Ni9	-250～550℃
阀芯、阀座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四乙烯	-40～200℃
膜片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜盖	A3

外形尺寸

外形连接尺寸

DN	L			H		H1				质量（kg）		A
	PN16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6	PN40
	PN16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN16	PN64
25	185	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580

外形尺寸图

故障分析与排除

故障分析		原因分析	排除故障
阀不动作	有气源但没输出	中放大器的恒节流孔堵塞	按一下清洗件旋钮进行清洗
	有气源但没输出	压缩空气中有水份，聚积于放大器球阀处	用手推动滑阀动作数次，并应增加净化空气措施
	有信号但仍无动作	阀芯与阀座卡死	拆卸重装
		阀杆变形或折断	更换阀杆
		阀芯脱落(销子断了)，阀塞脱落	更换销子
		执行机构故障	检查各接管连接是否正确，气源压力是否达标
阀的动作不稳定	气源、信号压力一定，但调节阀动作仍不稳定	有毛病	重装
		输出管线漏气	紧固管线接头
		执行机构开度太小，流体压力变化造成推力不足	加大气源压力
		阀门摩擦力大	调整阀座压入间隙
阀震荡，有鸣声	调节阀接近全闭位置时的震动	调节阀选大了，常在小开度时使用	重新选取
	调节阀接近全闭位置时的震动	介质流动方向与阀门关闭方向相同	重新安装
	调节阀任何开度都震动	支撑不稳	加固支撑
		附近有震动源	采取减振、除振措施
		各连接处有磨损间隙	调整除磨损间隙
阀的动作迟钝	阀杆往复行程动作迟钝	阀体内有泥浆或粘性大的介质，有堵塞或结焦现象	阀体内腔
	阀杆往复行程动作迟钝	密封填料硬化变质	更换填料
	阀杆单方向动作迟钝	气室中的膜片破损	更换膜片
	阀杆单方向动作迟钝	气室有漏气现象	紧固各连接处螺栓
阀的泄漏量太大	阀全闭时的泄漏量太大	套筒下面的密封垫损坏	换件
	阀达不到全闭位置	介质压差太大，执行机构输出力不够	加大气源压力
	阀达不到全闭位置	阀体内有异物	除异物
填料及连接处渗漏	密封填料渗漏	填料压盖没压紧	紧固连接螺栓
		密封填料老化变质	更换填料
		阀杆损坏	更换阀杆
	阀体与上阀盖连接处渗漏	紧固螺栓	重新紧固连接螺栓
	阀体与上阀盖连接处渗漏	密封垫损坏	更换密封垫

订货须知

订货时请用户提供以下资料
1.调节阀名称、型号
2.公称压力(MPa)
3.公称通径(mm)
4.额定流量系数(Kv)
5.固有流量特性
6.介质名称；
7.工作温度及范围
8.整机作用方式
9.压力设定点及调节范围
10.阀体、阀内件及填料材质
11.所配附件
12.其它特殊要求
